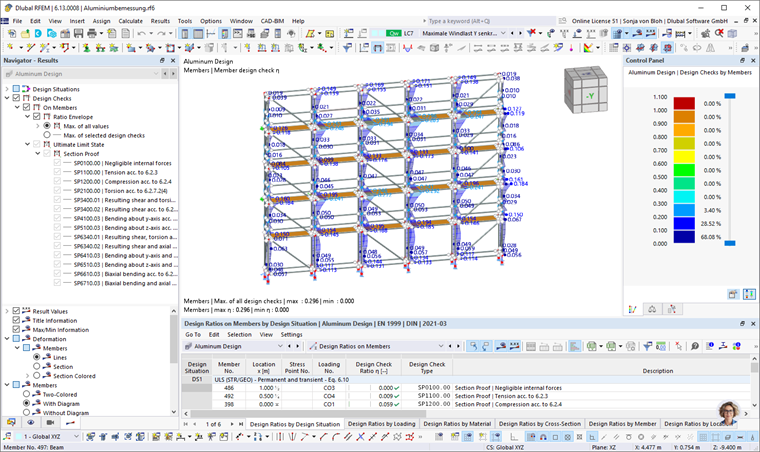

Po obliczeniach wyniki są wyświetlane w tabelach, posortowane według różnych kryteriów. Są one również przedstawiane w grafice okna roboczego na modelu. 'Nawigator - Wyniki' jest dostosowany do obliczeń aluminiowych, co pozwala na odpowiednie sterowanie wyświetlaniem grafiki dla różnych rodzajów dowodów.
Możesz również obejrzeć szczegóły dowodów z wartościami pośrednimi i formułami dowodowymi. Ponadto możliwe jest przedstawienie rozkładu wyników na przekroju wraz z rozkładem naprężeń.
W poniższych podrozdziałach przedstawiono różne możliwości, które są dostępne dla wyświetlania i analizy wyników obliczeń. Rozdział dokumentacja natomiast, opisuje, jak przygotować wyniki do wydruku.
Obiekty bez wyników
Jeśli wyniki pręta lub powierzchni nie są wyświetlane, może to być spowodowane następującymi przyczynami:
- Obiekt nie został wybrany do obliczeń w tabeli przeznaczone do obliczeń.
- Wyniki zostały ukryte z powodu ustawień filtrów.
Sprawdź widoczności oraz ustawienia filtrów dla wyników graficznych w panelu sterującym. Jeśli wynik nie znajduje się w tabeli wyników, sprawdź ustawienia filtrów w menedżerze tabel wyników. Zwróć także uwagę na wybrane ustawienia synchronizacji z grafiką; na przykład istnieje możliwość wyświetlania tylko widocznych lub wybranych obiektów. Natomiast w dialogu szczegóły dowodów dostępne są wszystkie wyniki - niezależnie od ustawień filtrów i selekcji.
Do sprawdzenia obiektów na podstawie których obliczenia zostały przeprowadzone, odpowiednia jest kategoria wyników tabeli przegląd: Jeśli obiekt jest nieprawidłowy z powodu właściwości materiału lub przekroju, lub został dezaktywowany w związku z obliczeniami wchodzącymi w skład zestawienia prętów, będzie to odpowiednio odnotowane w tabeli wyników jako Nieprawidłowy / dezaktywowany.
Ponadto każdemu obiektowi, który w tabeli wprowadzania danych przeznaczone do obliczeń został wybrany do obliczeń, musi być przyporządkowana konfiguracja obliczeniowa dla stanu granicznego. W przeciwnym razie dla stanu granicznego nie zostanie wykonany żaden dowód (zobacz rozdział obliczenia aluminiowe).
