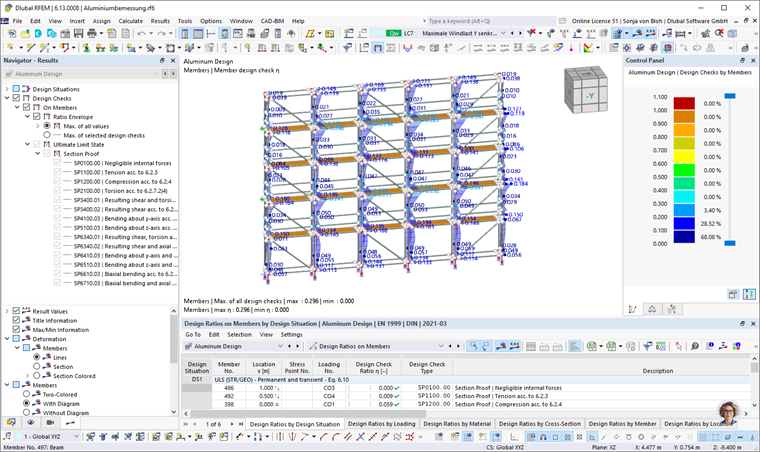

Dopo il calcolo, i risultati vengono presentati per criteri diversi nelle tabelle. Vengono anche visualizzati nel grafico della finestra di lavoro sul modello. Il 'Navigatore - Risultati' è adattato alla progettazione dell'alluminio, quindi è possibile controllare la visualizzazione grafica per i vari tipi di verifica in base alle necessità.
È possibile anche visualizzare i dettagli della verifica con valori intermedi e formule di verifica. Inoltre, è possibile rappresentare i andamenti dei risultati nella sezione trasversale con la distribuzione delle tensioni.
Nei seguenti sotto-capitoli vengono presentate varie opzioni disponibili per la visualizzazione e la valutazione dei risultati di progettazione. Il capitolo documentazione descrive invece come preparare i risultati per la stampa.
Oggetti senza risultati
Se i risultati di un'asta o di una superficie non vengono visualizzati, le cause possono essere le seguenti:
- L'oggetto non è selezionato per la progettazione nella tabella Oggetti da progettare.
- I risultati sono nascosti a causa delle impostazioni di filtro.
Controlla le visibilità e le impostazioni di filtro per i risultati grafici nel pannello di controllo. Se il risultato manca nella tabella dei risultati, verifica le impostazioni di filtro nel Gestore delle tabelle dei risultati. Fai attenzione anche alle impostazioni scelte per la sincronizzazione con il grafico; ad esempio, è possibile visualizzare solo gli oggetti visibili o selezionati. Nel dialogo dei dettagli della verifica, invece, tutti i risultati sono disponibili, indipendentemente dalle impostazioni di filtro e selezioni.
Per la verifica degli oggetti progettati è adatta la categoria dei risultati tabellari panoramica: se un oggetto è invalido a causa delle proprietà del materiale o della sezione trasversale, o è stato disattivato per la progettazione tramite un set di aste, viene riportato nella tabella dei risultati come Non valido/disattivato.
Inoltre, a ogni oggetto selezionato per la progettazione nella tabella degli input Oggetti da progettare deve essere assegnata una configurazione di progettazione per uno stato limite. In assenza di tale assegnazione, non viene eseguita alcuna verifica per lo stato limite (vedi capitolo progettazione dell'alluminio).
