La configuración de capacidad de carga está dividida en varias pestañas que estructuran de manera clara las especificaciones para los diferentes comprobantes.
Barras | Base

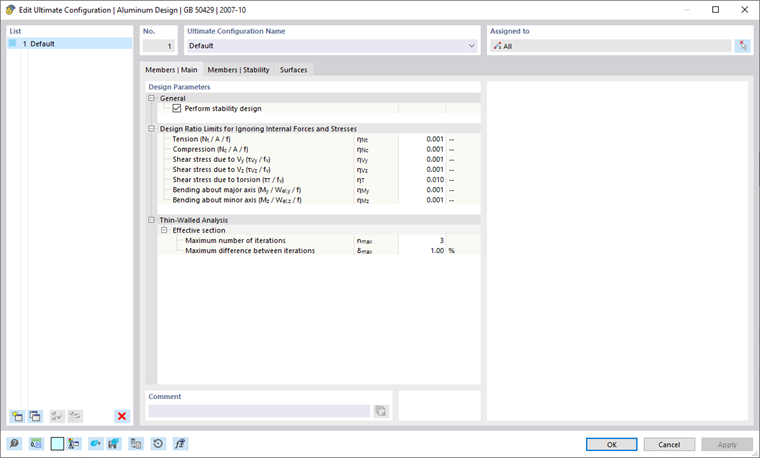

En la pestaña Barras | Base del cuadro de diálogo 'Configuración de capacidad de carga', realiza configuraciones básicas para el dimensionamiento de barras y conjuntos de barras.
General
El campo de control 'Realizar comprobación de estabilidad' controla si además de las comprobaciones de sección transversal también se realizan comprobaciones de estabilidad como contra pandeo por compresión o pandeo lateral-torsional. Debe desactivar este campo de control si no desea realizar una comprobación de estabilidad.
Si la comprobación de estabilidad está activada, deben definirse Longitudes de pandeo y asignarse a las respectivas barras o conjuntos de barras. Si no es así, no será posible realizar una comprobación de estabilidad. En la tabla de resultados Errores & Advertencias se mostrará un mensaje correspondiente tras el cálculo. Las barras de cuerda y las barras de tracción están exentas de esto, ya que sólo pueden soportar fuerzas de tracción y no requieren comprobaciones de estabilidad.
Límites de utilización para ignorar fuerzas internas y tensiones
Las normas de diseño, que en su mayoría están destinadas a cálculos manuales, contienen fórmulas de comprobación o condiciones de interacción que a menudo solo están diseñadas para ciertas combinaciones de fuerzas internas. Sin embargo, en el contexto del cálculo estructural en el modelo 3D se obtienen generalmente valores muy pequeños para las fuerzas internas. Aunque desde un punto de vista ingenieril son insignificantes para la capacidad de carga, pueden impedir ciertas comprobaciones si se sigue estrictamente la norma de diseño o requieren el uso de fórmulas de interacción más desfavorables. Los 'Límites de utilización para ignorar fuerzas internas y tensiones' ofrecen, por lo tanto, una manera simple y transparente de omitir ciertas fuerzas internas durante la comprobación y evitar los problemas mencionados.
El valor límite η describe la relación entre la fuerza interna aplicada y la resistencia de la sección transversal, determinada de manera simplificada mediante los valores de la sección transversal. Estos no son capacidades de carga de diseño reguladas por normativa: no se tienen en cuenta las regulaciones específicas de las normas; esto no corresponde al propósito de la configuración de límite. Por lo tanto, debe usar valores límite altos solo con fines de prueba.
Si una fuerza interna está por debajo de la condición de límite, el dimensionamiento se realiza sin advertencia de que la fuerza interna es ignorada. Sin embargo, en los Detalles de la comprobación puede verificar qué fuerzas internas fueron ignoradas debido a los límites y no se consideraron en la comprobación bajo la anotación 'Negligible'. Si todas las fuerzas internas son despreciables en un punto, solo se indicará como comprobación la revisión de las fuerzas internas despreciables.
Análisis de estructuras de paredes delgadas
El cálculo de la sección transversal efectiva requiere un procedimiento iterativo. En el campo de entrada 'Número máximo de iteraciones' puede establecer el número máximo de ciclos de cálculo. La cálculación se detiene una vez que la 'Diferencia máxima entre iteraciones' entre los resultados de dos iteraciones consecutivas es menor.
Barras | Estabilidad

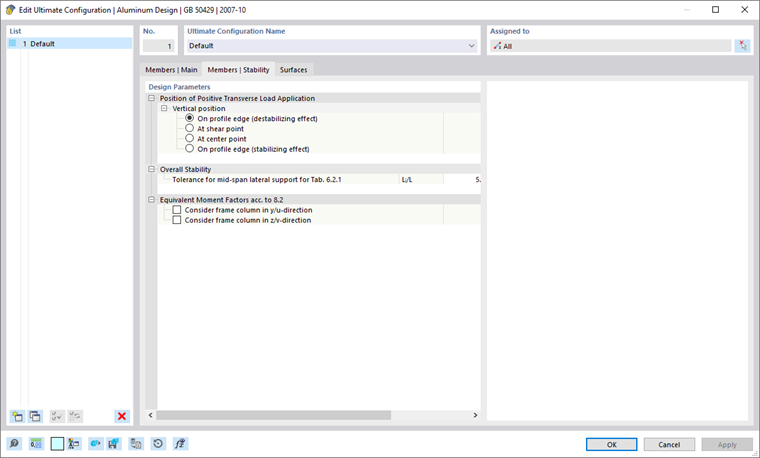

La pestaña Barras | Estabilidad está disponible si se ha marcado el campo de control 'Realizar comprobación de estabilidad' en la pestaña Barras | Base. Aquí puede realizar configuraciones adicionales para las comprobaciones de estabilidad.
Punto de aplicación de la carga lateral positiva
Si hay cargas laterales (en dirección del eje débil), es importante definir dónde actúan estas fuerzas en el perfil. Estas pueden influir significativamente en el momento crítico de bifurcación: una carga que actúa en la cuerda superior de una viga en dirección al centro de corte tiene un efecto desestabilizante. Cuando la carga tira en la cuerda inferior, tiene un efecto estabilizador. Determine la 'Ubicación vertical' utilizando los campos de selección.
Estabilidad global
Según GK 50429, sección 6.2.1 (2), la estabilidad global de una viga de vano simple con sección transversal I constante puede ser desestimada si la relación máxima de largo a ancho no excede los valores indicados en la tabla 6.2.1. Se diferencia entre vigas sin soporte lateral y aquellas con soporte lateral en el medio del vano. Con el ajuste de tolerancia, puede definir hasta qué punto un soporte lateral puede considerarse ubicado en el medio del vano.
Coeficientes de momento equivalentes según 8.2
Mediante el campo de control puede establecer si la barra o conjunto de barras para el cálculo del coeficiente de momento equivalente según GK 50429, sección 8.2, debe considerarse como un marco desplazable o no desplazable.
Superficies

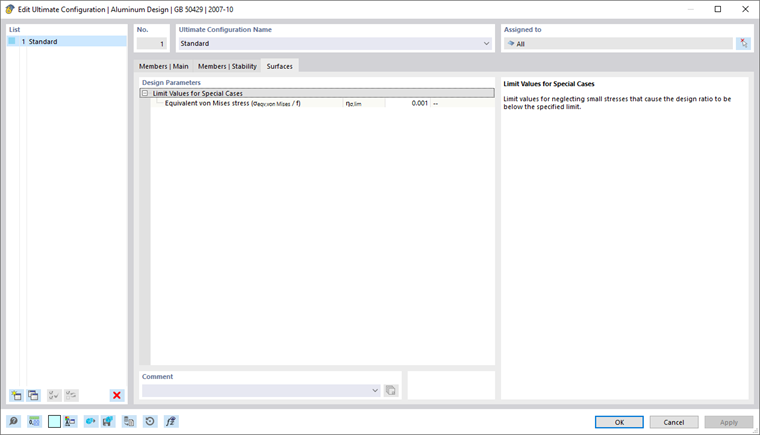

En la pestaña Superficies del cuadro de diálogo 'Configuración de capacidad de carga', realiza configuraciones básicas para el dimensionamiento de superficies.
Límites de utilización para ignorar fuerzas internas y tensiones
Esta categoría administra un valor límite que se refiere a tensiones muy pequeñas. Si la tensión está por debajo de la relación η definida, no se considerará durante la comprobación. El trasfondo para esta opción se describe más detalladamente en la sección Barras | Base.
