La configurazione della capacità portante è suddivisa in diverse schede che strutturano in modo chiaro i requisiti per le singole verifiche.

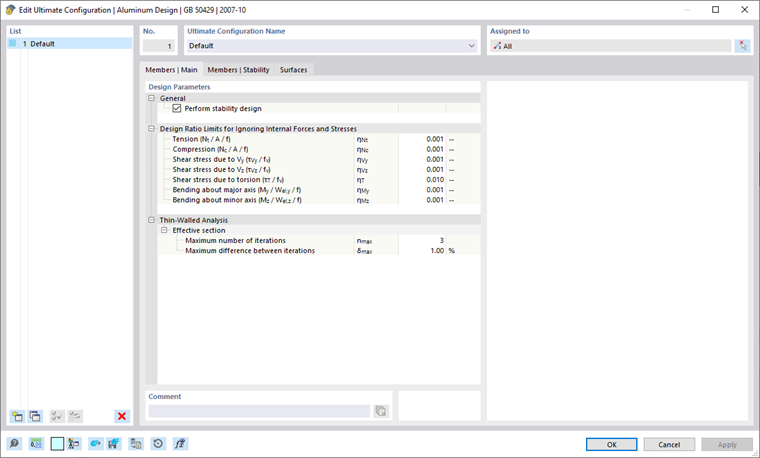

Aste | Base
Nella scheda Aste | Base della finestra di dialogo 'Configurazione della capacità portante', si effettuano impostazioni di base per la progettazione di aste e insieme di aste.
Generale
La casella di controllo 'Esegui verifica di stabilità' determina se, oltre alle verifiche della sezione trasversale, vengono eseguite anche verifiche di stabilità come quelle contro il carico di buckling per flessione o torsione-flessione. Si dovrebbe deselezionare la casella se non si desidera effettuare una verifica di stabilità.
Se la verifica di stabilità è attivata, devono essere definiti Lunghezze di buckling ed assegnati alle rispettive aste o insieme di aste. Altrimenti, non è possibile eseguire una verifica di stabilità. Nella tabella dei risultati Errori & Avvertenze, verrà visualizzato un messaggio appropriato dopo il calcolo. Le aste di cavo e di trazione ne sono esenti, poiché possono sopportare solo forze di trazione e non richiedono verifiche di stabilità.
Limiti di sfruttamento per ignorare momenti interni e tensioni
Le norme di progettazione, principalmente ideate per calcoli manuali, contengono formule di verifica o condizioni d'interazione che spesso sono previste solo per determinate combinazioni di momenti interni. Tuttavia, nel contesto della progettazione strutturale con un modello 3D, si ottengono generalmente valori molto piccoli per i momenti interni. Anche se questi sono ingegneristicamente irrilevanti per la capacità portante, se si segue rigorosamente la norma di progettazione potrebbero impedire alcune verifiche o costringere all'uso di formule d'interazione meno favorevoli. I 'Limiti di sfruttamento per ignorare momenti interni e tensioni' offrono quindi un modo semplice e trasparente per trascurare determinati momenti interni nella verifica e aggirare i problemi sopra menzionati.
Il limite η descrive il rapporto tra il momento interno agente e la resistenza della sezione trasversale, determinata in modo semplificato tramite i valori della sezione. Non si tratta di capacità portanti definite normativamente: le regolamentazioni specifiche della norma non vengono considerate; ciò non corrisponde allo scopo dell'impostazione del limite. Per questo motivo, dovresti utilizzare valori limiti elevati solo per scopi di test.
Se un momento interno rientra nella condizione di limite, la progettazione avviene senza avviso che il momento interno viene trascurato. Tuttavia, nei Dettagli di verifica è possibile verificare con la nota 'Trascurabile' quali momenti interni sono stati trascurati a causa dei limiti e quindi non considerati nella verifica. Se in un punto tutti i momenti interni sono trascurabili, sarà indicata solo la verifica dei momenti interni trascurabili.
Analisi delle strutture sottili
La determinazione della sezione trasversale effettiva richiede un approccio iterativo. Nel campo di input 'Numero massimo di iterazioni', è possibile impostare il numero massimo di calcoli iterativi. Quando la 'Differenza massima tra le iterazioni' fra i risultati di due iterazioni viene superata, il calcolo termina.

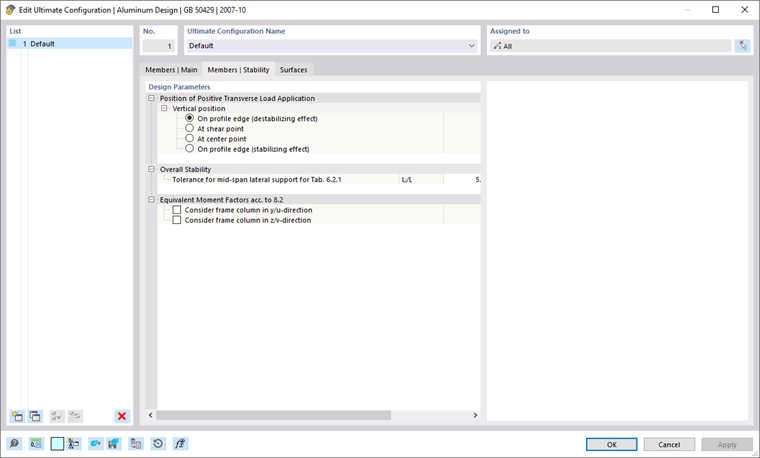

Aste | Stabilità
La scheda Aste | Stabilità è disponibile quando nella scheda Aste | Base è selezionata la casella 'Esegui verifica di stabilità'. Qui, è possibile effettuare ulteriori impostazioni per le verifiche di stabilità.
Punto di applicazione dei carichi trasversali positivi
Se ci sono carichi trasversali (nella direzione dell'asse debole), è importante definire dove queste forze agiscono sul profilo. Possono influenzare significativamente il momento critico ideale: un carico che agisce sulla corda superiore di una trave in direzione del punto di cerniera ha un effetto destabilizzante. Se il carico è applicato sulla corda inferiore, ha un effetto stabilizzante. Imposta la 'Posizione verticale' utilizzando i campi di selezione.
Stabilità complessiva
Secondo il GB 50429, sezione 6.2.1 (2), la stabilità complessiva di una trave a campata singola con sezione trasversale I costante può essere trascurata se il rapporto massimo fra lunghezza e larghezza non supera i valori indicati nella Tabella 6.2.1. Si distingue tra travi senza supporto laterale e quelle con supporto laterale a metà campata. Con l'impostazione di tolleranza puoi determinare fino a che valore un supporto laterale può essere considerato come situato a metà campata.
Coefficienti di momento equivalente secondo l'8.2
Con la casella di controllo è possibile definire se l'asta o insieme di aste debba essere considerato come telaio traslabile o non traslabile per il calcolo del coefficiente di momento equivalente secondo GB 50429, sezione 8.2.

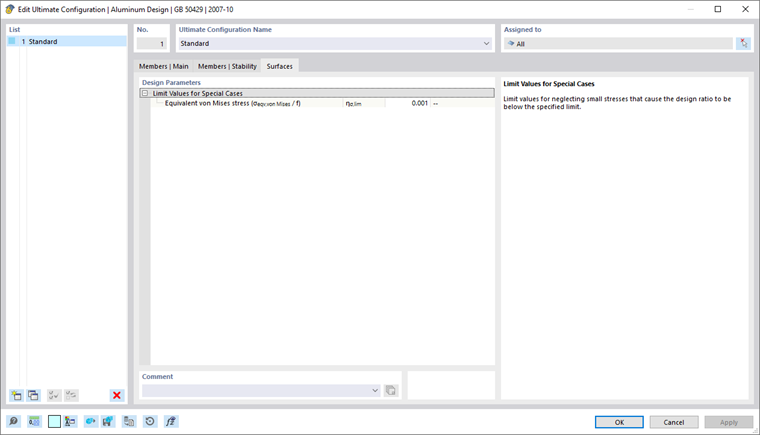

Superfici
Nella scheda Superfici della finestra di dialogo 'Configurazione della capacità portante', si effettuano impostazioni di base per la progettazione di superfici.
Limiti di sfruttamento per ignorare momenti interni e tensioni
Questa categoria gestisce un limite che riguarda tensioni molto piccole. Se la tensione è inferiore al rapporto definito η, non viene considerata nella verifica. Il contesto di questa opzione è descritto più approfonditamente nella sezione Aste | Base.
