Konfigurace únosnosti je rozdělena do několika záložek, které přehledně strukturovaně upravují zadání pro jednotlivé posudky.
Pruty | Základ

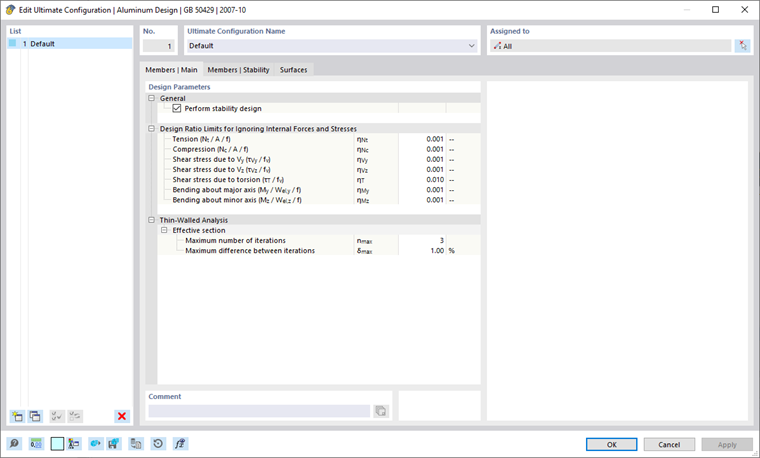

V záložce Pruty | Základ dialogu 'Konfigurace únosnosti' provádíte základní nastavení pro dimenzování prutů a prutových sad.
Obecně
Kontrolní pole 'Provést stabilitní posudek' řídí, zda budou kromě posudků na průřezy provedeny také stabilitní posudky, jako je ohybové nebo vzpěrné klopení. Kontrolní pole byste měli deaktivovat, pokud nechcete provádět stabilitní posudek.
Pokud je stabilitní posudek aktivován, musí být definovány Délky klopení a přiřazeny příslušným prutům nebo prutovým sadám. Pokud tomu tak není, není stabilitní posudek možný. V tabulce výsledků Chyby a varování bude po výpočtu zobrazeno odpovídající hlášení. Tyčové pruty a tahové pruty jsou z toho vyloučeny, protože mohou přenášet pouze tahové síly a nevyžadují stabilitní posudky.
Meze využití pro ignorování vnitřních sil a napětí
Dimenzovací normy, které se často zaměřují na ruční výpočty, obsahují formulace nebo interakční podmínky, které jsou často zaměřeny pouze na určité kombinace vnitřních sil. Při konstrukčním výpočtu 3D modelu však obecně vznikají velmi malé hodnoty vnitřních sil. Ty jsou z inženýrského hlediska bezvýznamné pro únosnost, ale při striktním dodržování dimenzovací normy brání určitým posudkům nebo nutí k použití nepříznivějších interakčních formulí. 'Meze využití pro ignorování vnitřních sil a napětí' proto nabízejí jednoduchou a transparentní možnost určit, které vnitřní síly při posudku opomenout a překonat výše zmíněné problémy.
Mezní hodnota η popisuje poměr působící vnitřní síly k odolnosti průřezu, která je zjednodušeně určena pomocí hodnot průřezu. Nejblíže nejde o normativně regulované dimenzovací únosnosti: Normativní pravidla nejsou proto brána v úvahu; toto neodpovídá účelu mezního nastavení. Vysoce mezní hodnoty byste proto měli používat pouze pro testovací účely.
Pokud je vnitřní síla pod mezní podmínkou, dimenzování probíhá bez upozornění, že byla vnitřní síla opomenuta. V Podrobnosti posudku však můžete pomocí poznámky 'Zanedbatelné' u dimenzovacích vnitřních sil zkontrolovat, které vnitřní síly byly v důsledku mezní podmínky opomenuty a nebyly při posudku brány v úvahu. Pokud jsou na určitém místě všechny vnitřní síly zanedbatelné, je jako posudek uvedena pouze kontrola zanedbatelných vnitřních sil.
Analýza tenkostěnných struktur
Výpočet efektivního průřezu vyžaduje iterativní postup. V poli 'Maximální počet iterací' můžete stanovit maximální počet běhů výpočtu. Jakmile bude 'Maximální rozdíl mezi iteracemi' mezi výsledky dvou iterací pod hodnotou, výpočet končí.
Pruty | Stabilita

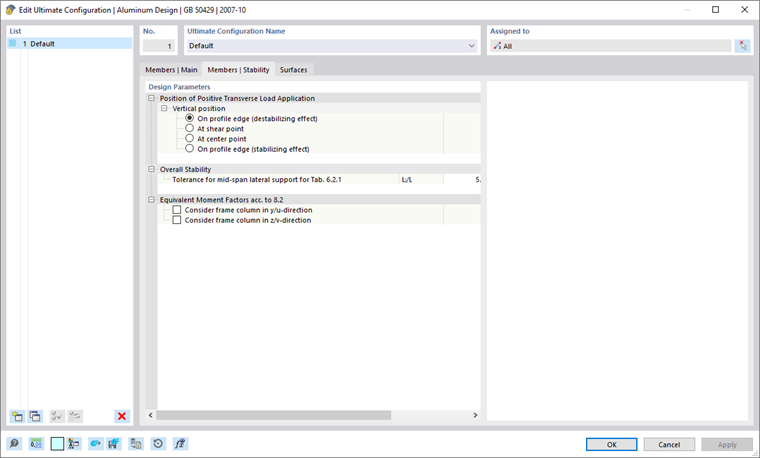

Záložka Pruty | Stabilita je dostupná, pokud je v záložce Pruty | Základ zaškrtnuto kontrolní pole 'Provést stabilitní posudek'. Zde můžete provést další nastavení pro stabilitní posudky.
Místo působení kladných příčných zatížení
Jsou-li přítomna příčná zatížení (ve směru slabé osy), je důležité definovat, kde tyto síly na profil působí. Mohou totiž významně ovlivnit ideální kritický moment: zatížení působící na horní pas ohýbaného nosníku směrem k bodu tahu má destabilizační účinek. Pokud zatížení působí na dolní pas, má stabilizační účinek. Pomocí výběrových polí stanovte 'Vertikální polohu'.
Celková stabilita
Podle GB 50429, oddíl 6.2.1 (2), může být celková stabilita jednoho hlavního nosníku s konstantním I-průřezem zanedbána, pokud maximální poměr délky k šířce nepřekračuje hodnoty uvedené v tabulce 6.2.1. Rozdíl se přitom dělí mezi nosníky bez bočního podepření a ty s bočním podepřením uprostřed pole. Pomocí nastavení tolerance můžete určit, do jaké míry má být boční podepření považováno za umístěné uprostřed pole.
Ekvivalentní momentové součinitele dle 8.2
Pomocí kontrolního pole můžete určit, zda má být prut nebo sada prutů považována pro výpočet ekvivalentního momentového součinitele podle GB 50429, oddíl 8.2 jako kluzný nebo nekluzný rám.
Plochy

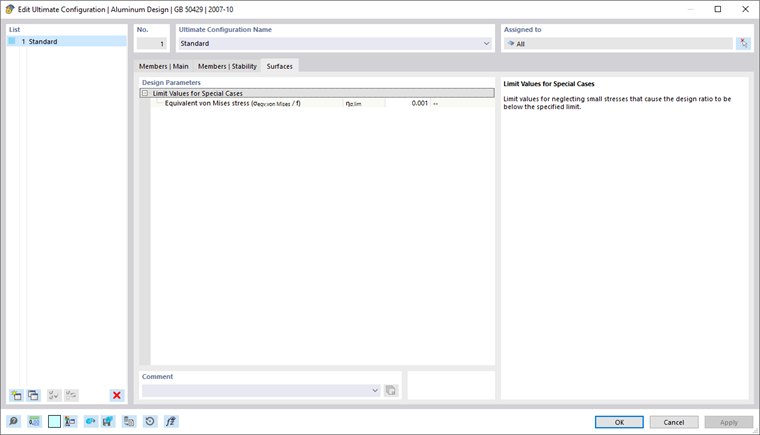

V záložce Plochy dialogu 'Konfigurace únosnosti' provádíte základní nastavení pro dimenzování ploch.
Meze využití pro ignorování vnitřních sil a napětí
Tato kategorie spravuje mezní hodnotu, která se týká velmi malých napětí. Pokud je napětí pod definovaným poměrem η, není při posudku bráno v úvahu. Pozadí této volby je podrobněji popsáno v oddílu Pruty | Základ.
