La configuration de la capacité portante est structurée en plusieurs onglets qui organisent clairement les paramètres pour les vérifications individuelles.
Barres | Base
Dans l'onglet Barres | Base de la boîte de dialogue 'Configuration de la capacité portante', vous effectuez des réglages fondamentaux pour le dimensionnement des barres et des ensembles de barres.
Limites d'utilisation pour ignorer les efforts internes et les contraintes
Les normes de dimensionnement, souvent conçues pour les calculs manuels, contiennent des formules de vérification ou des conditions d'interaction souvent destinées uniquement à certaines combinaisons d'efforts internes. Dans le cadre du calcul de structure sur le modèle 3D, on obtient généralement des valeurs très faibles pour les efforts internes. Bien qu'ils soient sans importance pour la capacité portante du point de vue de l'ingénierie, ils empêchent, en respectant strictement la norme de dimensionnement, certaines vérifications ou forcent l'utilisation de formules d'interaction plus défavorables. Les 'Limites d'utilisation pour ignorer les efforts internes et les contraintes' offrent donc un moyen simple et transparent d'ignorer certains efforts internes lors de la vérification et de contourner les problèmes mentionnés.
La limite η décrit le rapport entre l'effort interne appliqué et la résistance de la section, déterminé de manière simplifiée par les valeurs de la section. Il ne s'agit pas de capacités portantes de dimensionnement réglementées par la norme : Les réglementations spécifiques à la norme ne sont donc pas prises en compte ; cela ne correspond pas à l'objectif du réglage des limites. Vous ne devriez donc utiliser des limites élevées qu'à des fins de test.
Si un effort interne est inférieur à la condition de limite, le dimensionnement est effectué sans avertissement que l'effort est ignoré. Toutefois, dans les Détails de vérification, vous pouvez vérifier à l'aide de la mention 'Négligeable' sur les efforts de dimensionnement quels efforts ont été négligés en raison des limites et n'ont pas été pris en compte lors de la vérification. Si tous les efforts à un endroit donné sont négligeables, seule la vérification des efforts négligeables est indiquée comme vérification.
Analyse des structures à parois minces
La détermination de la section efficace nécessite une approche itérative. Dans le champ de saisie 'Nombre maximal d'itérations', vous pouvez définir le nombre maximal d'exécutions de calcul. Dès que la 'Différence maximale entre les itérations' entre les résultats de deux itérations est dépassée, le calcul se termine.
Barres | Stabilité

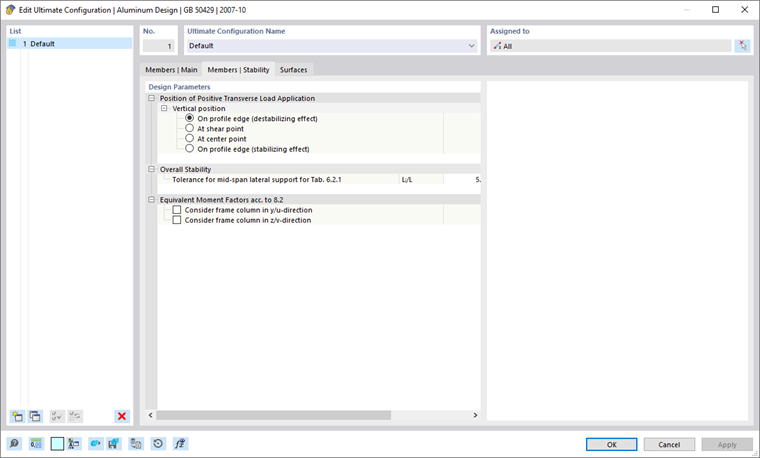

L'onglet Barres | Stabilité est disponible lorsque la case 'Effectuer la vérification de stabilité' est cochée dans l'onglet Barres | Base. Vous pouvez y effectuer d'autres réglages pour les vérifications de stabilité.
Point d'application des charges transversales positives
S'il existe des charges transversales (dans le sens de l'axe faible), il est important de définir où ces forces agissent sur la section. Elles peuvent influencer de manière significative le moment de bifurcation critique : Une charge agissant sur la couronne d'une poutre en flexion en direction du centre de cisaillement a un effet déstabilisant. Si la charge tire sur la couronne inférieure, elle a un effet stabilisant. Définissez la 'Position verticale' à l'aide des champs de sélection.
Stabilité globale
Selon la norme GB 50429, section 6.2.1 (2), la stabilité globale d'une poutre à portée simple avec section transversale I constante peut être négligée si le rapport maximum longueur sur largeur ne dépasse pas les valeurs indiquées dans le tableau 6.2.1. Une distinction est faite entre les poutres sans support latéral et celles avec support latéral au milieu de la portée. Avec le réglage de tolérance, vous pouvez définir jusqu'à quelle valeur un support latéral est considéré comme situé au milieu de la portée.
Facteurs de moment équivalents selon 8.2
Avec la case à cocher, vous pouvez définir si la barre ou l'ensemble de barres doit être considéré comme un cadre aisément ou non aisément déformable pour le calcul du facteur de moment équivalent selon la norme GB 50429, section 8.2.
Surfaces

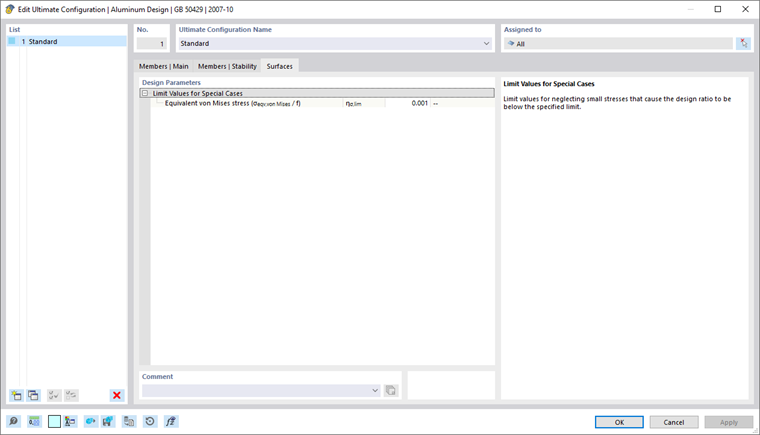

Dans l'onglet Surfaces de la boîte de dialogue 'Configuration de la capacité portante', vous effectuez des réglages fondamentaux pour le dimensionnement des surfaces.
Limites d'utilisation pour ignorer les efforts internes et les contraintes
Cette catégorie gère une limite qui concerne les contraintes très petites. Si la contrainte est inférieure au rapport η défini, elle n'est pas prise en compte lors de la vérification. L'arrière-plan de cette option est décrit plus en détail dans la section Barres | Base.
