Konfiguracja nośności jest podzielona na kilka zakładek, które w przejrzysty sposób strukturyzują ustawienia dla poszczególnych dowodów.
Pręty | Podstawowe

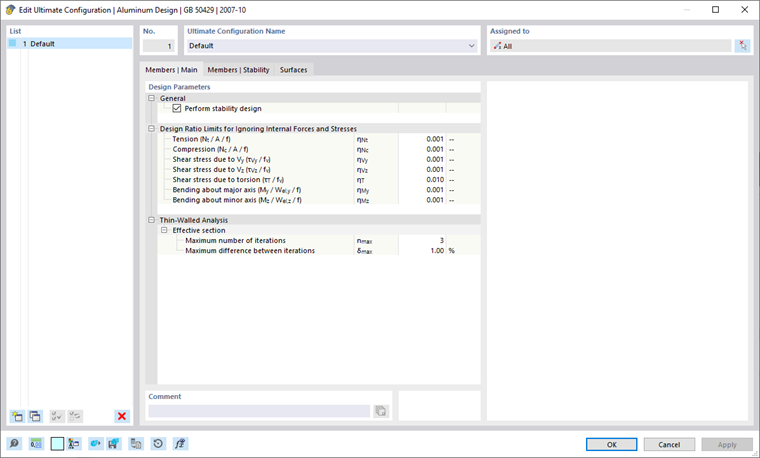

W zakładce Pręty | Podstawowe w oknie dialogowym 'Konfiguracja nośności' określasz podstawowe ustawienia dotyczące wymiarowania prętów i zestawów prętów.
Ogólne
Pole wyboru 'Przeprowadź dowód stateczności' kontroluje, czy oprócz dowodów przekrojowych będą również przeprowadzane dowody stateczności, takie jak wyboczenie lub dźwiganie. Powinieneś odznaczyć to pole, jeśli nie chcesz przeprowadzać dowodu stateczności.
Jeśli dowód stateczności jest aktywowany, muszą być zdefiniowane Długości wyboczeniowe i przypisane do odpowiednich prętów lub zestawów prętów. W przeciwnym razie nie jest możliwe przeprowadzenie dowodu stateczności. W tabeli wyników Błędy i ostrzeżenia po obliczeniach pojawi się odpowiednie powiadomienie. Pręty linowe i pręty rozciągane są wyłączone z tego, ponieważ mogą przenosić tylko siły rozciągające i nie wymagają dowodów stateczności.
Granice wykorzystania do ignorowania sił przekrojowych i naprężeń
Normy do wymiarowania, często opracowane na potrzeby obliczeń ręcznych, zawierają formuły dowodowe lub warunki interakcji, które są często zdefiniowane tylko dla określonych kombinacji sił przekrojowych. Podczas obliczeń konstrukcji 3D modelu zazwyczaj uzyskuje się bardzo małe wartości sił przekrojowych. Choć z inżynierskiego punktu widzenia są one bez znaczenia dla nośności, to jednak mogą uniemożliwić pewne dowody przy ścisłym przestrzeganiu norm wymiarowych lub wymusić zastosowanie bardziej niekorzystnych formuł interakcji. 'Granice wykorzystania do ignorowania sił przekrojowych i naprężeń' oferują prostą i przejrzystą możliwość pominięcia niektórych sił przekrojowych podczas dowodów i uniknięcia wspomnianych problemów.
Parametr granicy η opisuje stosunek działającej siły przekrojowej do odporności przekroju, określony w sposób uproszczony na podstawie wartości przekrojowych. Nie są to normatywnie regulowane nośności wymiarowane: Regulacje normatywne nie są zatem uwzględniane; nie jest to celem ustawienia granic. Wysokie wartości graniczne powinieneś zatem używać tylko w celach testowych.
Jeśli siła przekrojowa znajduje się poniżej warunku granicznego, wymiarowanie odbywa się bez ostrzeżenia, że siła przekrojowa jest pomijana. W Szczegóły dowodu jednak możesz sprawdzić za pomocą adnotacji 'Pomijalne' dla wielkości obliczeniowych, które siły przekrojowe zostały pominięte z powodu granic i nie były uwzględniane w dowodzie. Jeśli w jakimś miejscu wszystkie siły przekrojowe są pomijalne, jako dowód podawana jest jedynie kontrola pomijalnych sił przekrojowych.
Analiza cienkościennych struktur
Określenie czynnego przekroju wymaga podejścia iteracyjnego. W polu wejściowym 'Maksymalna liczba iteracji' możesz określić maksymalną liczbę przebiegów obliczeniowych. Gdy 'Maksymalna różnica między iteracjami' zostanie przekroczona między wynikami dwóch iteracji, obliczenia kończą się.
Pręty | Stabilność

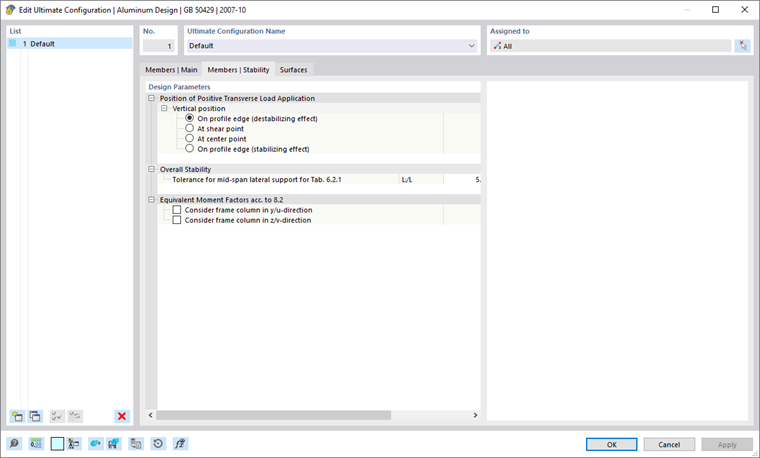

Zakładka Pręty | Stabilność jest dostępna, jeśli w zakładce Pręty | Podstawowe jest zaznaczone pole wyboru 'Przeprowadź dowód stateczności'. Tutaj możesz dokonać dalszych ustawień dla dowodów stateczności.
Punkt działań obciążenia poprzecznego
Jeśli występują obciążenia poprzeczne (w kierunku słabej osi), ważne jest zdefiniowanie, gdzie te siły działają na profilu. Mogą one znacząco wpływać na idealny moment graniczny: Obciążenie działające na górną krawędź belki działające w kierunku punktu ścinania ma destabilizujący wpływ. Jeśli obciążenie działa na dolną krawędź, ma działanie stabilizujące. Określ 'Wysokość pionową' za pomocą pól wyboru.
Stabilność globalna
Zgodnie z GB 50429, rozdział 6.2.1 (2), stabilność globalna belki jednoprzęsłowej z stałym przekrojem I może być pominięta, jeśli maksymalny stosunek długości do szerokości nie przekracza wartości podanych w tabeli 6.2.1. Wyróżnia się między belkami bez bocznego podparcia a tymi z bocznym podparciem w środku przęsła. Ustawieniem tolerancji możesz określić, do jakiej wartości podparcie boczne uważa się za znajdujące się w środku przęsła.
Współczynniki momentów według 8.2
Za pomocą pola wyboru możesz określić, czy pręt lub zestaw prętów ma być traktowany jako rama przesuwna lub nieprzesuwna do obliczania współczynnika momentu równoważnego zgodnie z GB 50429, rozdział 8.2.
Powierzchnie

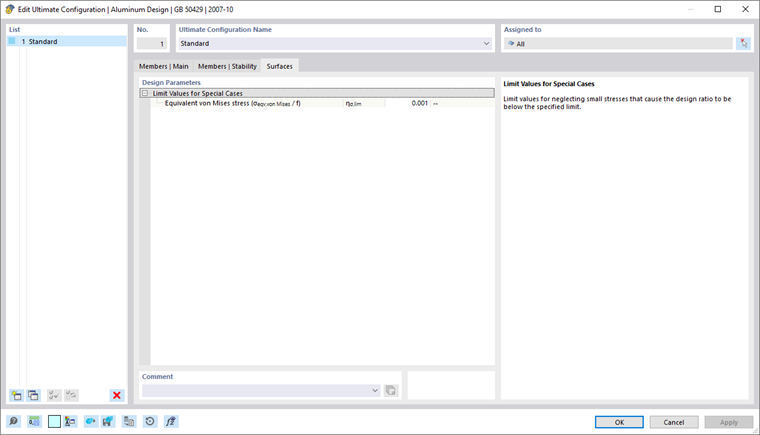

W zakładce Powierzchnie w oknie dialogowym 'Konfiguracja nośności' określasz podstawowe ustawienia dotyczące wymiarowania powierzchni.
Granice wykorzystania do ignorowania sił przekrojowych i naprężeń
Ta kategoria zarządza wartością graniczną, która dotyczy bardzo małych naprężeń. Jeśli naprężenie jest poniżej zdefiniowanego stosunku η, nie jest ono uwzględniane w dowodzie. Tło dla tej opcji jest szczegółowo opisane w sekcji Pręty | Podstawowe.
