Výsledkové křivky v bodě plochy zobrazují výsledky v řezu plochy. Pro vyvolání tohoto zobrazení klikněte na tlačítko
. Je k dispozici v tabulkách výsledků v kategorii 'Posouzení hliníku' pro plošné objekty.
Zobrazí se okno 'Výsledkové křivky v bodě plochy'.
Grafika ukazuje stav napětí, který odpovídá výsledku aktuálního řádku tabulky. V závislosti na nastavení v dialogu Globální nastavení jsou to výsledky pro síťový uzel nebo rastrový bod. Jsou zobrazeny jako lineární průběhy z výsledků stran plochy (horní, spodní, střed).
Grafiku můžete přizpůsobit pomocí tlačítek na panelu nástrojů. Jsou použita pro následující funkce:
| Tlačítko | Funkce |
|---|---|
|
Tlačítko s výběrem pro druhy výsledků |
|
Zobrazí nebo skryje hodnoty stran plochy |
|
Zobrazí pouze extrémní hodnoty kladných a záporných výsledků |
|
Zobrazí nebo skryje kótování |
|
Zobrazí nebo skryje obrysy vrstev |
|
Zobrazí nebo skryje lokální osu z |
|
Otevře dialog 'Upravit tloušťku' |
|
Umožňuje tisk aktuálního zobrazení |
Druhy výsledků
Pomocí tlačítka

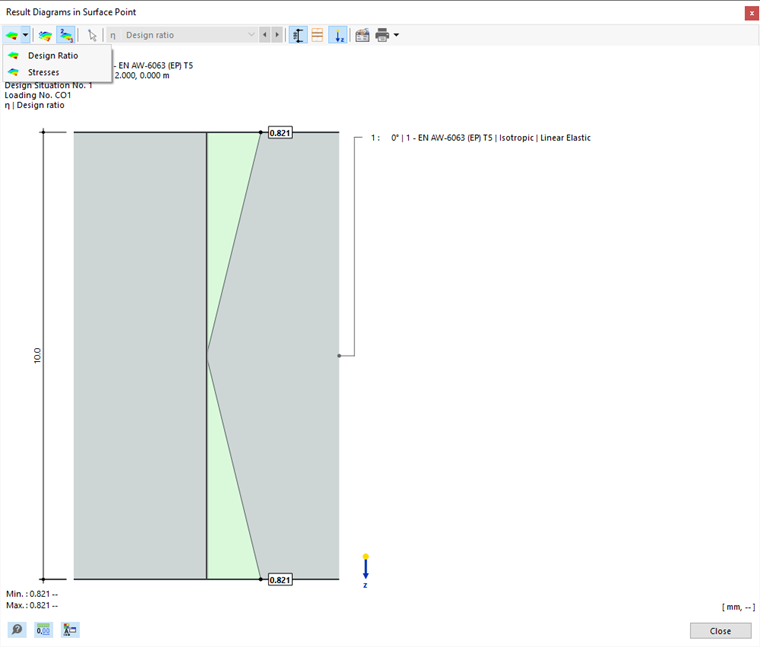

můžete vybrat, který druh výsledku v řezu plochy chcete zobrazit. K dispozici jsou dvě možnosti (viz obraz Výsledkové křivky v bodě plochy):
- Využití
- Napětí
U napětí můžete v seznamu lišty nabídky stanovit druh napětí, jehož průběhy chcete kontrolovat.
Grafický výtisk
Tlačítkem
můžete přímo vytisknout aktuální grafiku, uložit ji jako PDF nebo ji převést do tiskového protokolu. Zobrazované detaily lze také nastavit v náhledu tisku.
