Les distributions de résultats au point de surface représentent les résultats dans la section transversale de surface. Pour appeler cette représentation, cliquez sur le bouton
. Il est disponible dans les tableaux de résultats de la catégorie 'Dimensionnement en aluminium' pour les objets de surface.
La fenêtre 'Distributions de résultats au point de surface' apparaît.
Le graphique montre l'état de contrainte correspondant au résultat de la ligne actuelle du tableau. Selon le paramètre dans la boîte de dialogue Réglages globaux, ces résultats concernent soit le nœud de maillage, soit le point de grille. Ils sont représentés sous forme de distributions linéaires à partir des résultats des côtés de surface (haut, bas, milieu).
Vous pouvez ajuster le graphique avec les boutons de la barre d'outils. Ils sont assignés aux fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Bouton liste avec possibilité de sélection pour Types de résultats |
|
Affiche ou masque les valeurs des côtés de surface |
|
N'affiche que les valeurs extrêmes des résultats positifs et négatifs |
|
Affiche ou masque les cotes |
|
Affiche ou masque les contours des couches |
|
Affiche ou masque l'axe z local |
|
Ouvre la boîte de dialogue 'Modifier l'épaisseur' |
|
Permet d'imprimer la représentation actuelle |

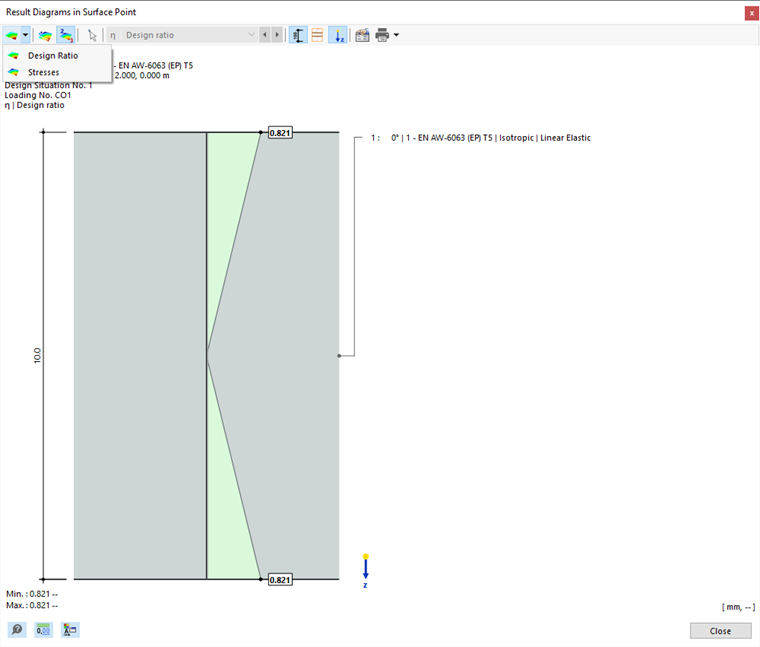

Types de résultats
Avec le bouton liste
, vous pouvez choisir quel type de résultat doit être représenté dans la coupe de surface. Deux options sont disponibles (voir l'image Distributions de résultats au point de surface) :
- Exploitations
- Contraintes

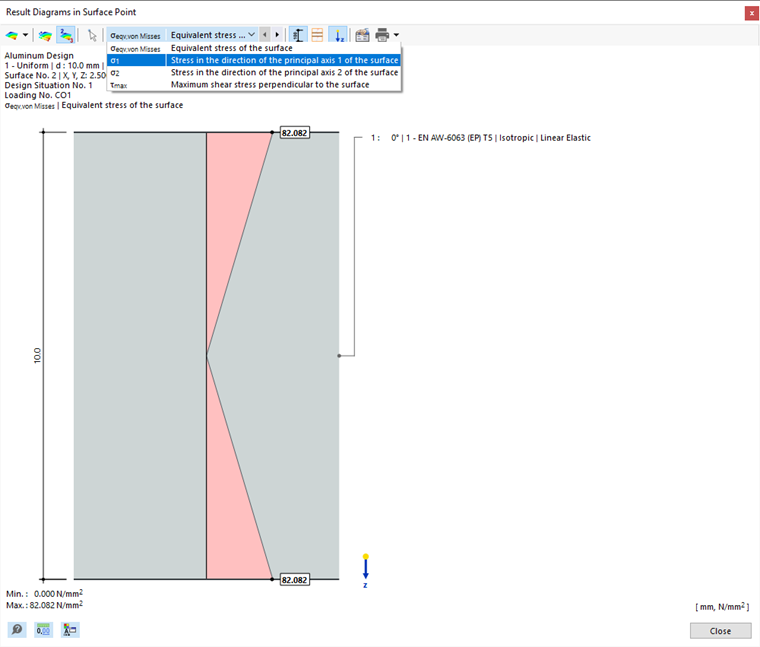

Pour les contraintes, vous pouvez définir dans la liste de la barre de menu le type de contrainte dont vous souhaitez vérifier les distributions.
Impression graphique
Avec le bouton liste
, vous pouvez imprimer directement le graphique actuel, le sauvegarder en PDF ou le transférer dans le rapport d'impression. Les détails à afficher peuvent également être définis dans l'aperçu avant impression.
