Przebiegi wyników w punkcie powierzchni odwzorowują wyniki w przekroju powierzchni. Aby wywołać to przedstawienie, kliknij przycisk
. Jest on dostępny w tabelach wyników w kategorii 'Obliczenia aluminiowe' dla obiektów powierzchniowych.

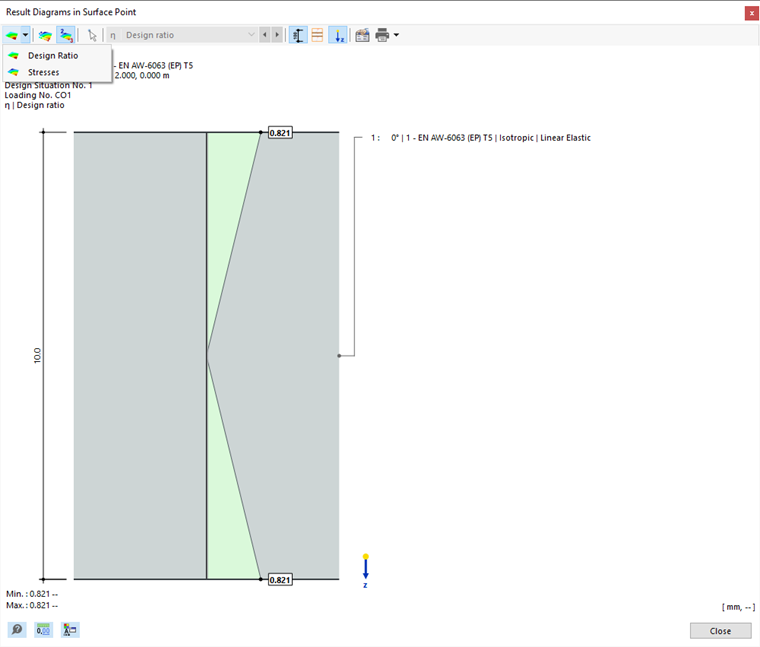

Pojawi się okno 'Przebiegi wyników w punkcie powierzchni'.
Grafika przedstawia stan naprężeń odpowiadający wynikowi bieżącego wiersza tabeli. W zależności od ustawienia w oknie dialogowym Ustawienia globalne, są to wyniki dla węzła siatki lub punktu rastra. Są one przedstawiane jako liniowe przebiegi z wyników stron powierzchni (góra, dół, środek).
Możesz dostosować grafikę za pomocą przycisków na pasku narzędzi. Mają one przypisane następujące funkcje:
| Przycisk | Funkcja |
|---|---|
|
Przycisk listy z możliwością wyboru dla Rodzajów wyników |
|
Wyświetla lub ukrywa wartości stron powierzchni |
|
Pokazuje tylko ekstremalne wartości wyników dodatnich i ujemnych |
|
Wyświetla lub ukrywa wymiary |
|
Wyświetla lub ukrywa kontury warstw |
|
Wyświetla lub ukrywa lokalną oś z |
|
Otwiera dialog 'Edycja grubości' |
|
Umożliwia drukowanie bieżącego przedstawienia |
Rodzaje wyników
Za pomocą przycisku listy
możesz wybrać, jaki rodzaj wyniku ma być przedstawiony w przekroju powierzchni. Są dwie możliwości do wyboru (patrz rysunek Przebiegi wyników w punkcie powierzchni):
- Wykorzystania
- Naprężenia

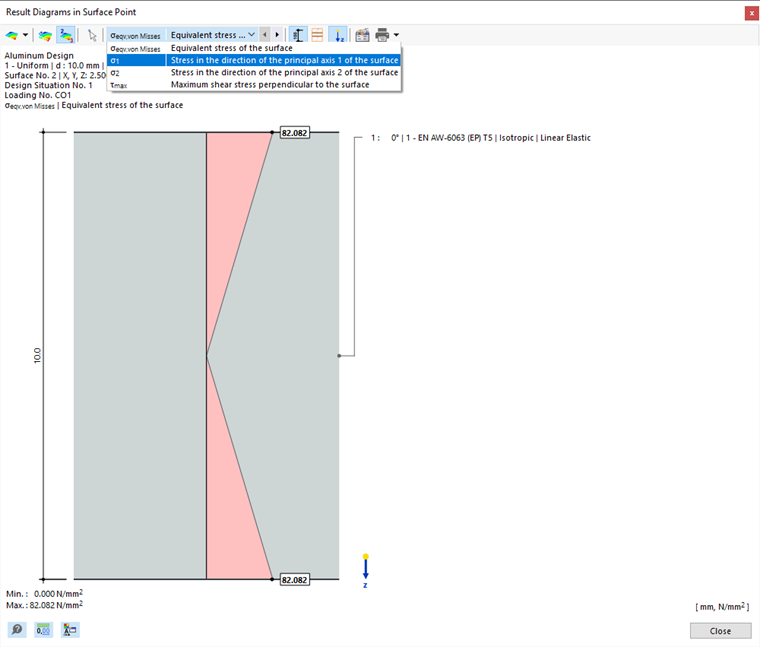

W przypadku naprężeń, możesz w menu listy ustalić rodzaj naprężeń, którego przebiegi chcesz sprawdzić.
Drukowanie grafiki
Za pomocą przycisku listy
możesz bezpośrednio wydrukować bieżącą grafikę, zapisać ją jako PDF lub przekazać do protokołu wydruku. Wyświetlane szczegóły mogą być również ustalone w podglądzie wydruku.
