I risultati nei punti superficiali rappresentano i risultati nella sezione trasversale delle superfici. Per richiamare questa visualizzazione, fare clic sul pulsante
. È disponibile nelle tabelle dei risultati della categoria 'Verifica alluminio' per oggetti superficiali.

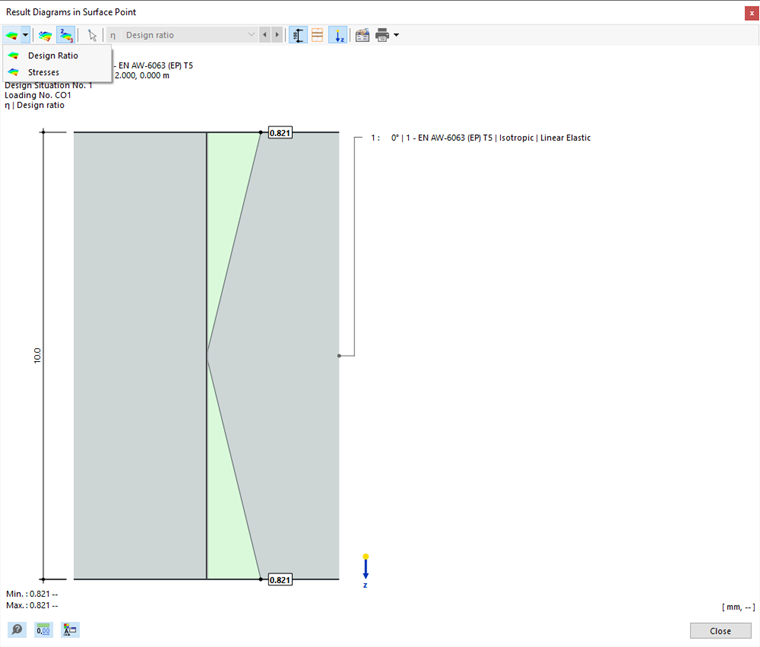

Appare la finestra 'Andamento dei risultati nel punto superficiale'.
Il grafico mostra lo stato di tensione che è presente per il risultato della riga corrente della tabella. A seconda delle impostazioni nel dialogo Impostazioni globali, questi sono i risultati per il nodo della mesh o il punto della griglia. Vengono visualizzati come andamenti lineari basati sui risultati dei lati della superficie (superiore, inferiore, centrale).
È possibile modificare il grafico con i pulsanti nella barra degli strumenti. Sono dotati delle seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
Pulsante di lista con opzioni di selezione per Tipi di risultati |
|
Mostra e nasconde i valori dei lati della superficie |
|
Mostra solo i valori estremi dei risultati positivi e negativi |
|
Mostra e nasconde le dimensioni |
|
Mostra e nasconde i contorni degli strati |
|
Mostra e nasconde l'asse z locale |
|
Apre il dialogo 'Modifica spessore' |
|
Consente di stampare la visualizzazione corrente |
Tipi di risultati
Con il pulsante di lista
è possibile selezionare quale tipo di risultato deve essere rappresentato nella sezione superficiale. Sono disponibili due opzioni (vedi immagine Andamento dei risultati nel punto superficiale):
- Utilizzi
- Tensioni

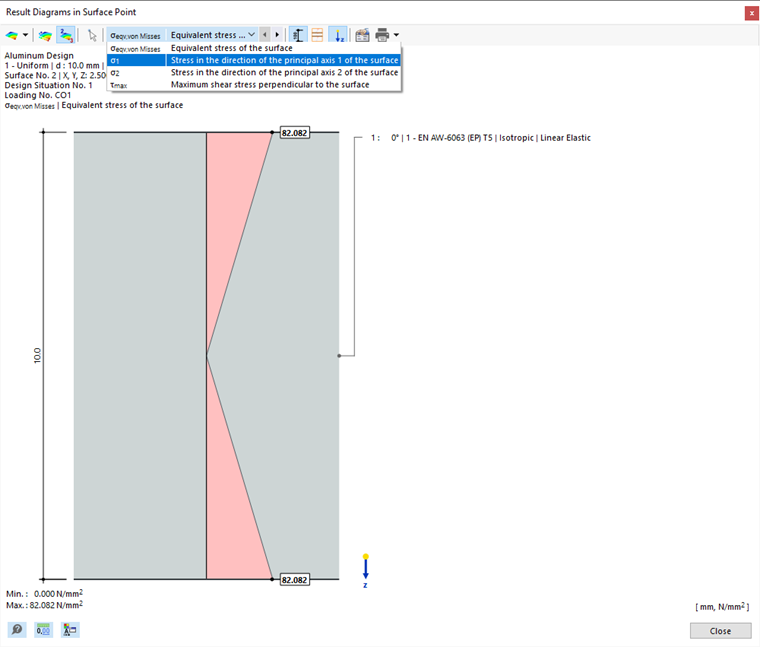

Per le tensioni, è possibile specificare nel menu a tendina della barra dei menu il tipo di tensione di cui si desidera verificare l'andamento.
Stampa grafica
Con il pulsante di lista
è possibile stampare direttamente il grafico attuale, salvarlo come PDF o trasferirlo al rapporto di stampa. I dettagli da visualizzare possono essere definiti anche nell'anteprima di stampa.
