Los recorridos de resultados en el punto de la superficie representan los resultados en la sección de la superficie. Para acceder a esta representación, haga clic en el botón
. Está disponible en las tablas de resultados de la categoría 'Dimensionamiento de aluminio' para los objetos de superficie.

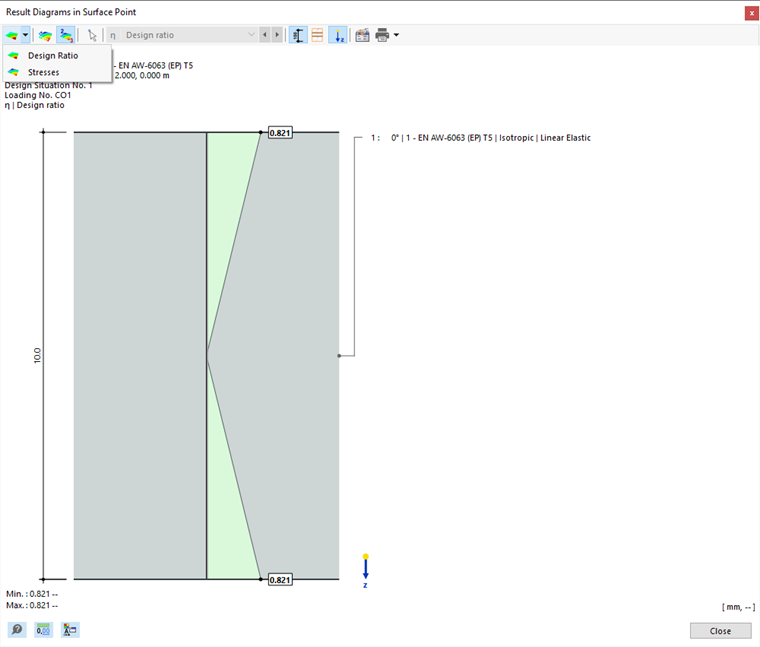

Aparece la ventana 'Recorridos de resultados en el punto de la superficie'.
El gráfico muestra el estado de esfuerzo correspondiente al resultado de la fila actual de la tabla. Dependiendo de la configuración en el diálogo Configuración global, estos son los resultados para el nudo de red o punto de rejilla. Se representan como recorridos lineales a partir de los resultados de las caras de la superficie (superior, inferior, medio).
Puede ajustar el gráfico con los botones en la barra de herramientas. Estos están asignados con las siguientes funciones:
| Botón | Función |
|---|---|
|
Botón desplegable con opción de seleccionar Tipos de resultado |
|
Oculta y muestra los valores de las caras de la superficie |
|
Muestra solo los valores extremos de resultados positivos y negativos |
|
Oculta y muestra las dimensiones |
|
Oculta y muestra los contornos de capas |
|
Oculta y muestra el eje local z |
|
Abre el diálogo 'Editar espesor' |
|
Permite imprimir la representación actual |
Tipos de resultado
Con el botón desplegable
, puede seleccionar qué tipo de resultado se desea representar en la sección de la superficie. Hay dos opciones a elegir (ver imagen Recorridos de resultados en el punto de la superficie):
- Utilización
- Esfuerzos

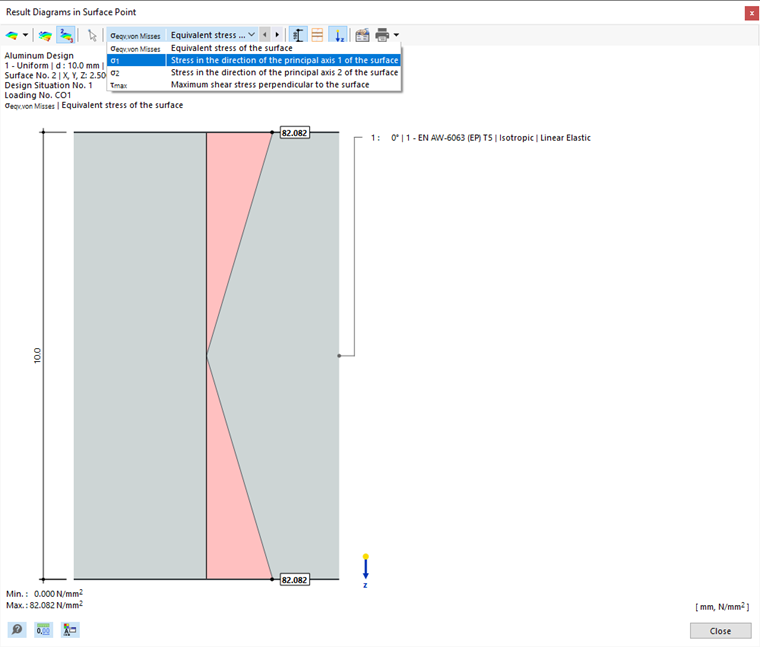

Para los esfuerzos, puede especificar en la lista de la barra de menú el tipo de esfuerzo cuyos recorridos desea comprobar.
Impresión del gráfico
Con el botón desplegable
, puede imprimir directamente el gráfico actual, guardarlo como PDF o incorporarlo al informe de impresión. Los detalles a mostrar también se pueden configurar en la vista previa de impresión.
