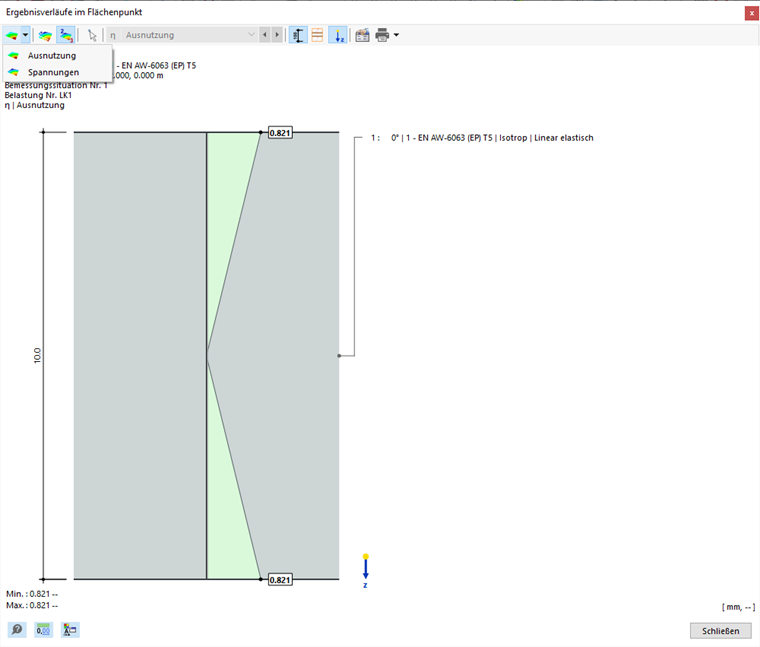

Die Ergebnisverläufe im Flächenpunkt bilden die Ergebnisse im Flächenquerschnitt ab. Um diese Darstellung aufzurufen, klicken Sie auf die Schaltfläche
. Sie steht in den Ergebnistabellen der Kategorie 'Aluminiumbemessung' für Flächenobjekte zur Verfügung.
Es erscheint das Fenster 'Ergebnisverläufe im Flächenpunkt'.
Die Grafik zeigt den Spannungszustand, der für das Ergebnis der aktuellen Tabellenzeile vorliegt. Je nach Einstellung im Dialog Globale Einstellungen sind dies die Ergebnisse für den Netzknoten oder Rasterpunkt. Sie werden aus den Ergebnissen der Flächenseiten (oben, unten, Mitte) als lineare Verläufe dargestellt.
Sie können die Grafik mit den Schaltflächen in der Symbolleiste anpassen. Sie sind mit folgenden Funktionen belegt:
| Schaltfläche | Funktion |
|---|---|
|
Listenschaltfläche mit Auswahlmöglichkeit für Ergebnisarten |
|
Blendet die Werte der Flächenseiten ein und aus |
|
Zeigt nur die Extremwerte von positiven und negativen Ergebnissen an |
|
Blendet die Bemaßungen ein und aus |
|
Blendet die Schichtenumrisse ein und aus |
|
Blendet das lokale z-Achse ein und aus |
|
Öffnet den Dialog 'Dicke bearbeiten' |
|
Ermöglicht das Drucken der aktuellen Darstellung |
Ergebnisarten
Über die Listenschaltfläche
können Sie auswählen, welche Ergebnisart im Flächenschnitt dargestellt werden sollen. Es stehen zwei Möglichkeiten zur Auswahl (siehe Bild Ergebnisverläufe im Flächenpunkt):
- Ausnutzungen
- Spannungen

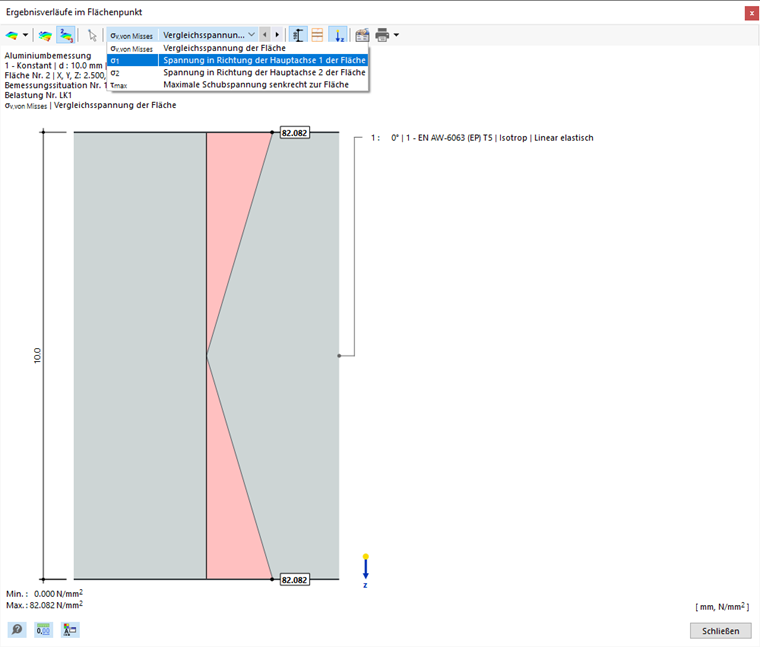

Bei Spannungen können Sie in der Liste der Menüleiste die Spannungsart festlegen, deren Verläufe Sie überprüfen möchten.

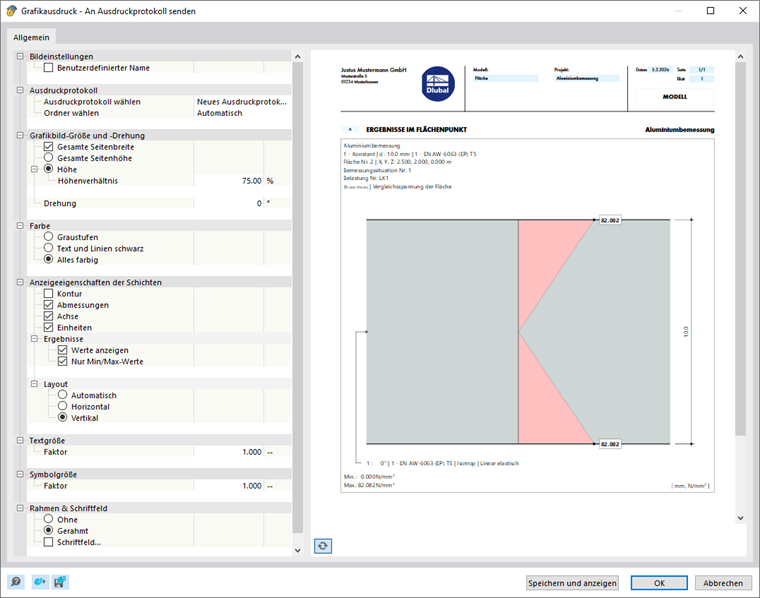

Grafikausdruck
Mit der Listenschaltfläche
können Sie die aktuelle Grafik direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben. Die anzuzeigenden Details lassen sich dabei auch in der Druckvorschau festlegen.
