En un análisis estático, se definen las cargas y se determinan los esfuerzos internos. Un análisis dinámico, por otro lado, se basa en masas. Para el complemento 'Análisis modal', hay varias opciones para definir masas para determinar las frecuencias naturales y las deformadas del modo.
Importar masas

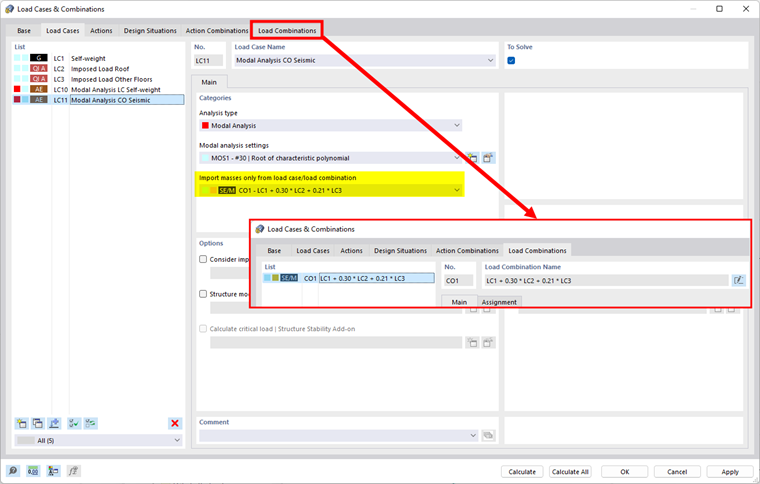

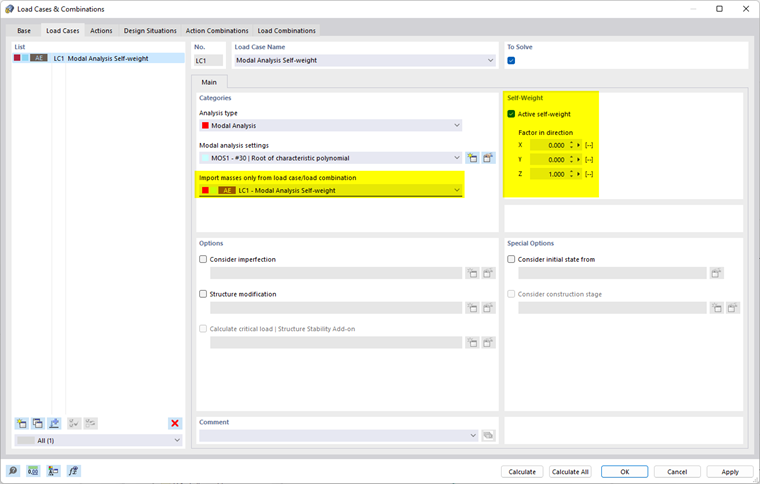

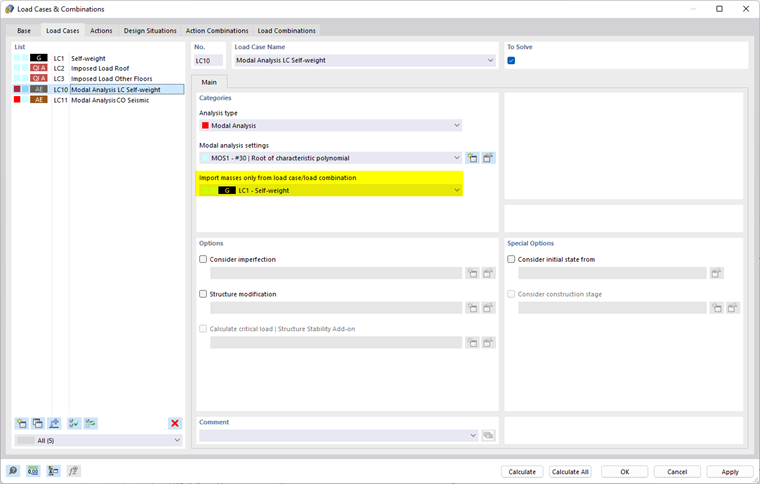

Puede importar cargas y masas desde un caso de carga al que le haya asignado el tipo de análisis 'Análisis modal', y así usarlos directamente para el análisis modal (consulte la imagen Caso de carga del tipo 'Análisis modal' para transferencia de carga directa). También puede tomar el control de masas de otro caso de carga o una combinación de carga (consulte la imagen Importar masas del caso de carga y la imagen Importar masas de la combinación de carga). Importa tipos de carga como fuerzas y momentos y los convierte en masas.
Puede realizar más especificaciones para las masas (tipo de conversión de masa, configuración de la matriz de masa, omisión de masas) en la Configuración de análisis modal.
Las fuerzas se convierten en masas utilizando la Constante de conversión de masas, que se utiliza para el modelo, se almacena la información básica. La configuración predeterminada para g es 10 m/s² (1 kN = 100 kg).
Puede combinar casos de carga en una situación de proyecto para formar una combinación sísmica o de masas (consulte la imagen Situación de proyecto 'Combinación sísmica/de masas' ).
Definir masas
Además o como alternativa a las opciones descritas para importar masas, puede definir manualmente masas de nudos, líneas, barras o áreas en un caso de carga de análisis modal o definir momentos de inercia del área. Estas posibilidades se describen en el capítulo Masas adicionales.
Si ha establecido un 'Factor multiplicador' para la carga en la Configuración del análisis estático, esto no se tendrá en cuenta para el análisis modal. En este caso, establezca el factor del caso de carga en una Combinación de carga definida manualmente para modificar la escala de las masas.
