Em uma análise estática, as cargas são definidas e os esforços internos são determinados. Por outro lado, uma análise dinâmica é baseada em massas . Para o módulo ' Análise modal ', existem diversas opções para a definição de massas para a determinação das frequências naturais e formas próprias.
Importar massas

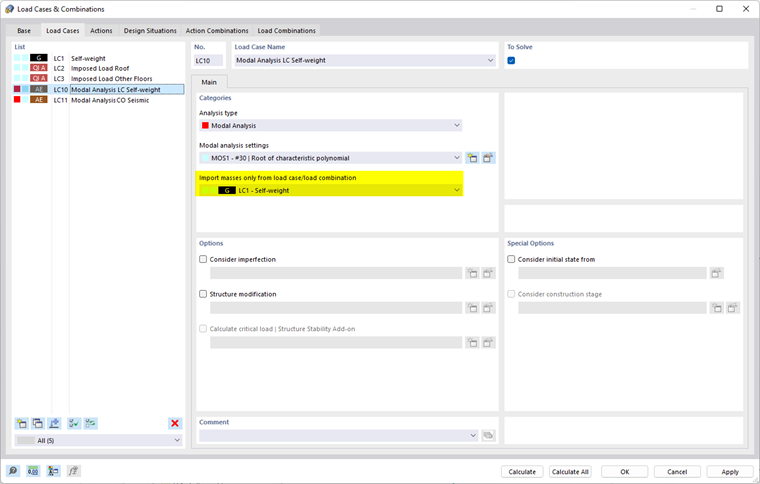

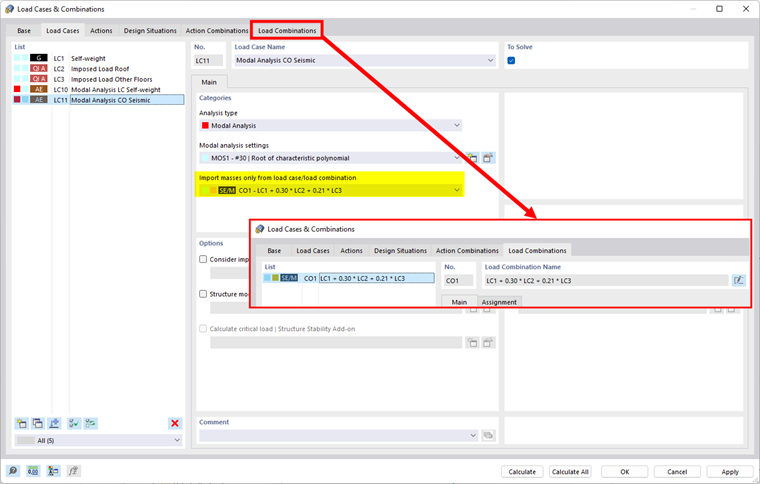

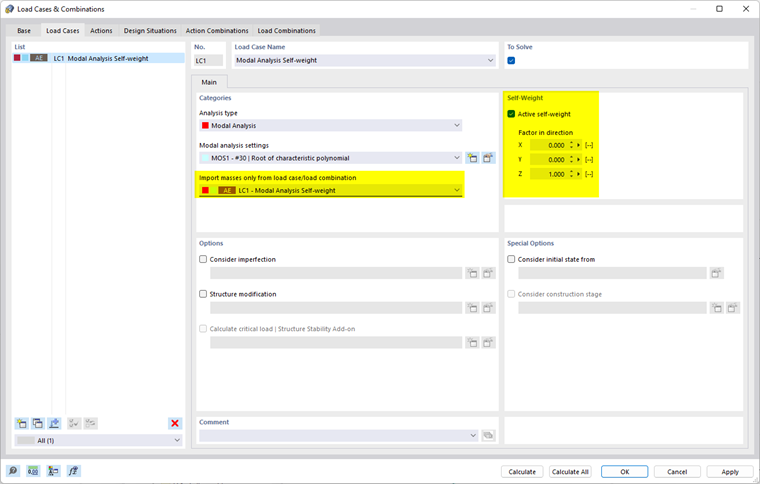

Pode importar cargas e massas de um caso de carga para o qual atribuiu o tipo de análise 'Análise modal ' e, assim, utilizá-los diretamente para a análise modal (ver imagem image027385 Caso de carga do tipo ' Análise modal ' para transferência de carga direta ). Também é possível recuperar massas de outro caso de carga ou combinação de cargas (ver figura image027386 Recuperar massas do caso de carga e figura image027388 Recuperar massas da combinação de cargas ). Importa os tipos de carga, tais como forças e momentos, e converte-os em massas.
Pode efetuar mais especificações para as massas (tipo de conversão de massa, definições de matriz de massas, massas desprezáveis) nas configurações de análise modal .
As forças são convertidas em massas utilizando a constante de conversão de massa , que é utilizado para o modelo - a informação básica é armazenada. A predefinição para g é 10 m/s² (1 kN = 100 kg).
Pode combinar os casos de carga numa situação de dimensionamento para formar uma combinação de sismo/massa (ver figura # extbookmark manual|imagem027382|Situação de cálculo 'combinação sismo/massa' #).
Definir massas
Além ou como alternativa às opções descritas para a importação de massas, é possível definir manualmente as massas de nós, linhas, barras ou áreas num caso de carga de análise modal ou definir momentos de inércia da área. Estas possibilidades estão descritas no capítulo Massas adicionais .
Se tiver definido ]] um 'fator de multiplicação' para a carga, este não é considerado para a análise modal. Neste caso, define o fator do caso de carga num manual # extbookmark manual|CC-manual|combinação de cargas definida manualmente # para dimensionar as massas.
