spektrum odpowiedzi

W zakładce Spektrum odpowiedzi można przypisać spektra odpowiedzi do poszczególnych kierunków wzbudzenia, które mogą zostać wykorzystane do określenia obciążeń sejsmicznych.

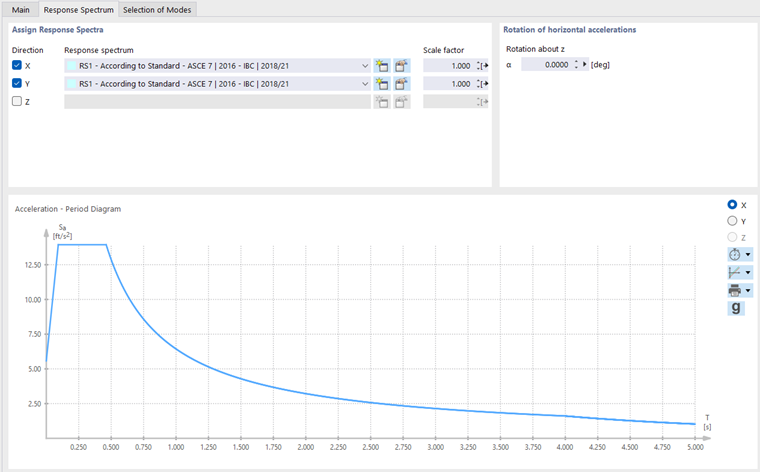

Określ widma odpowiedzi dla kierunków

Przypisz spektra odpowiedzi

W tej sekcji należy określić, w którym kierunku osi globalnej działa spektrum odpowiedzi i które spektrum jest w każdym przypadku istotne. Różne spektra odpowiedzi mogą być efektywne dla poszczególnych kierunków wzbudzenia.

Co najmniej jeden 'kierunek' musi być aktywowany. Następnie należy wybrać z listy jedno z istniejących widm odpowiedzi dla tego kierunku. Przyciskiem można utworzyć nowe widmo, a przyciskiem edytować wybrane widmo.

Dla każdego kierunku można określić 'współczynnik skalujący', aby zwiększyć lub spłaszczyć spektrum odpowiedzi. Wynik skalowania można sprawdzić na wykresie diagramResponseSpectra oraz w rejestrze Wybór kształtów w tabeli. Wartości wykresu są tam przeskalowane.

Obrót przyspieszeń poziomych

Kierunek wzbudzenia można obrócić o kąt w płaszczyźnie XY. Na przykład, jeśli spektrum odpowiedzi ma wzbudzać model pod kątem 45° wokół osi Z, należy aktywować tylko kierunek X dla spektrum odpowiedzi i określić kąt α jako 45°.

Wykres

W dolnej części przedstawiono wczytane spektrum odpowiedzi w postaci wykresu. Domyślny wykres to Przyspieszenie ' - Wykres okresu '. Za pomocą przycisków X, Y i Z znajdujących się po prawej stronie wykresu można określić kierunek wyświetlania.

Wybierz kierunek dla 'Wykres przyspieszenia - okresu'

Przesuwając kursor myszy wzdłuż wykresu, pojawiają się odpowiednie odcięte i rzędne. Można przybliżać za pomocą kółka myszy, przesuwać wykres lewym przyciskiem myszy, a następnie kliknąć dwukrotnie kółkiem myszy, aby przywrócić ogólny widok wykresu.

Odcięta: okres lub częstotliwość

Wykres może być wyświetlany jako 'wykres przyspieszenia - okres' lub 'wykres przyspieszenia - częstotliwość '. Za pomocą przycisku listy należy określić, jaki rozmiar zostanie zastosowany dla osi odciętej.

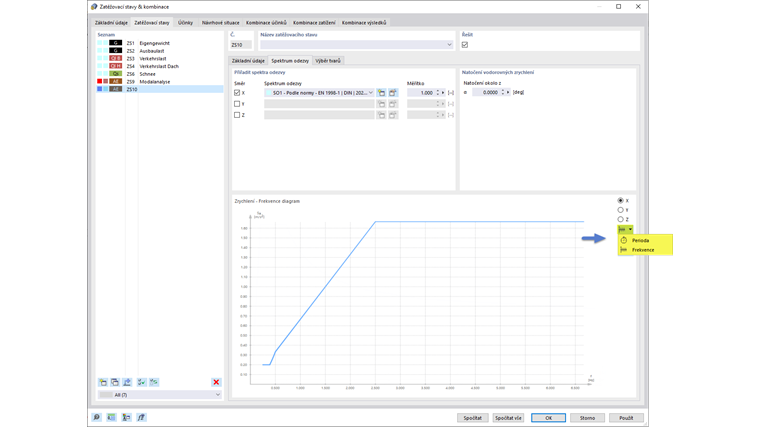

Wyświetl 'Wykres Przyspieszenie - Częstotliwość'

Reprezentacja: liniowa lub logarytmiczna

Dla optymalnego wyświetlania możliwy jest podział osi liniowy (lin) i logarytmiczny (log). Za pomocą przycisku listy dostępne są następujące opcje:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

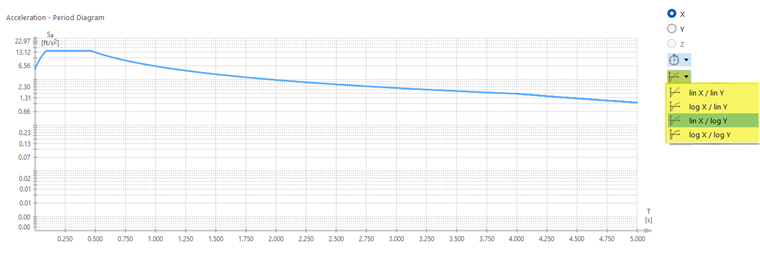

Wyświetl wykres z dzieleniem logarytmicznym

Funkcja drukowania

Schemat można również wydrukować. Do dyspozycji są następujące opcje:

• Wyślij do drukarki
• W protokole wydruku
• Drukuj grafikę do PDF
• Drukuj do schowka
• Drukuj do pliku

Wydrukuj wykres

Sposób drukowania grafik opisano w rozdziale Grafiki podręcznika do programu RFEM.
