Spectre de réponse

Dans l'onglet Spectre de réponse, vous pouvez assigner des spectres de réponse aux différentes directions d'excitation qui peuvent être utilisées pour déterminer les charges sismiques.

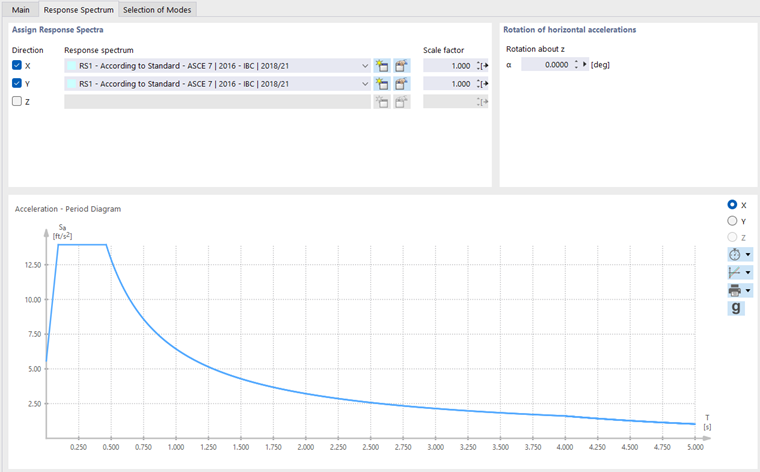

01 Spécifier les spectres de réponse pour les directions

Assigner les spectres de réponse

Dans cette section, il s'agit de déterminer dans quelle direction d'axe global un spectre de réponse agit et quel spectre est pertinent dans chaque cas. Différents spectres de réponse peuvent agirent pour différentes directions d'excitation.

Au moins une « direction » doit être activée. Sélectionnez ensuite l'un des spectres de réponse existants pour cette direction dans la liste. Le bouton permet de créer un nouveau spectre et le bouton permet de modifier le spectre sélectionné.

Vous pouvez spécifier un « Facteur d'échelle » pour chaque direction afin d'augmenter ou de réduire le spectre de réponse. Vous pouvez vérifier le résultat de la mise à l'échelle dans le diagramme et dans l'onglet Sélection des modes sous forme de tableau. Les valeurs du diagramme y sont affichées à l'échelle.

Rotation des accélérations horizontales

La direction d'excitation peut être tournée d'un angle dans le plan XY. Par exemple, si le spectre de réponse doit exciter le modèle à un angle de 45° autour de l'axe Z, activez uniquement la direction X pour le spectre de réponse et spécifiez l'angle α à 45°.

Diagramme

La partie inférieure montre le spectre de réponse lu sous forme de diagramme. Le graphique par défaut est « Diagramme Accélération - Période ». Les boutons X, Y et Z à droite du graphique permettent de contrôler la direction à afficher.

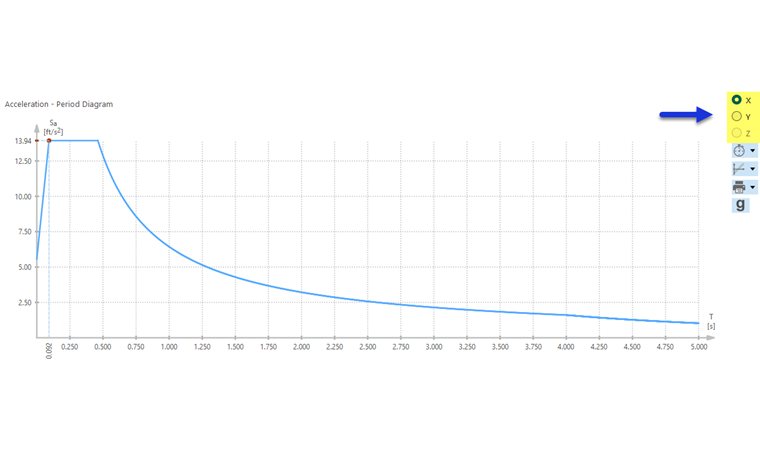

04 Sélectionnez la direction pour « Diagramme Accélération - Période »

Si vous déplacez la souris le long du graphique, les abscisses et les ordonnées correspondantes apparaissent. Vous pouvez zoomer avec la molette de la souris, déplacer le diagramme avec le bouton gauche de la souris et double-cliquer sur la molette de la souris pour restaurer la vue d'ensemble du diagramme.

Abscisse : période ou fréquence

Le diagramme peut être affiché sous la forme d'un « Diagramme Accélération - Période » ou « Diagramme Accélération - Fréquence ». Spécifiez la taille à utiliser pour l'axe des abscisses à l'aide des boutons de la liste.

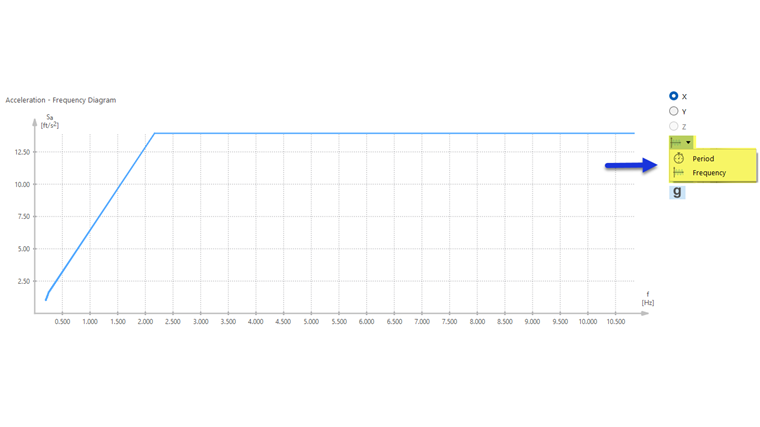

05 Afficher « Diagramme Accélération - Fréquence »

Représentation : linéaire ou logarithmique

Une division linéaire (lin) et logarithmique (log) des axes est possible pour un affichage optimal. Les options suivantes sont disponibles dans la liste :

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

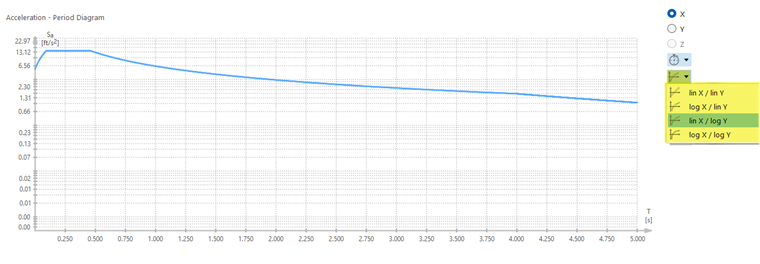

06 Afficher le diagramme avec la division logarithmique

Fonction d'impression

Le diagramme peut également être imprimé. Vous disposez des options suivantes :

• Imprimer les graphiques
• Dans le rapport d'impression
• Imprimer les graphiques en PDF
• Copier les graphiques dans le presse-papiers
• Imprimer les graphiques dans un fichier

07 Imprimer le diagramme

L'impression des graphiques est décrite au chapitre Graphiques du manuel de RFEM.
