espectro de resposta

No separador Espectro de resposta , pode atribuir espectros de resposta a direções de excitação individuais que podem ser utilizados para determinar as cargas sísmicas.

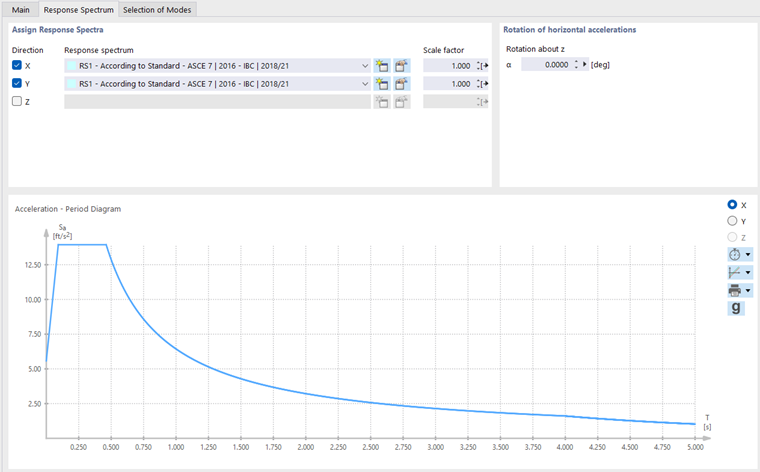

01 Especificar espectros de resposta para direções

Atribuir espectros de resposta

Nesta secção, deve ser determinado em que direção do eixo global atua um espectro de resposta e qual espectro é relevante em cada caso. Diferentes espectros de resposta podem ser efetivos para as direções de excitação individuais.

Pelo menos uma 'direção' tem de estar ativada. Em seguida, selecione um dos espectros de resposta existentes para esta direção na lista. Pode criar um novo espectro com o botão e editar o espectro selecionado com o botão .

Você pode especificar um 'fator de escala' para cada direção a fim de aumentar ou achatar o espectro de resposta. Pode verificar o resultado da escala no diagramaResponseSpectra diagrama e no registo Escolha das formas na tabela. Aqui os valores do diagrama são apresentados numa escala.

Rotação de rotações horizontais

A direção de excitação pode ser rodada de um ângulo no plano XY. Por exemplo, se o espectro de resposta tem de excitar o modelo num ângulo de 45 ° em torno do eixo Z, então apenas ative a direção X para o espectro de resposta e especifique o ângulo α como 45 °.

Gráfico

A secção inferior apresenta o espectro de resposta lido como um diagrama. O gráfico padrão é a Aceleração ' - Gráfico de período '. Pode utilizar os botões X, Y e Z à direita do diagrama para controlar a direção que deve ser apresentada.

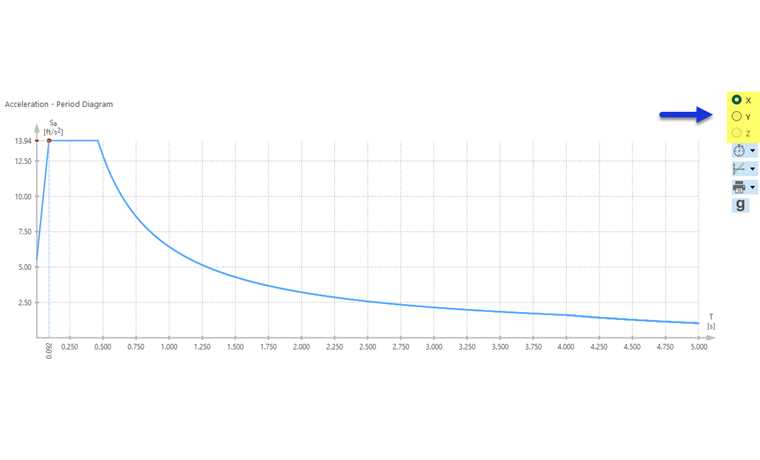

04 Selecionar a direção para 'Aceleração – diagrama de período'

Se desloca o rato ao longo do gráfico, aparecem as respetivas abcissas e ordenadas. Pode ampliar com a roda do rato, mover o diagrama com o botão esquerdo do rato e clicar duas vezes com a roda do rato para repor a vista geral do diagrama.

Abscissas: período ou frequência

O diagrama pode ser apresentado como uma 'aceleração - diagrama de período' ou ' aceleração - diagrama de frequência '. Utilize o botão de lista para especificar que tamanho é utilizado para o eixo de abcissas.

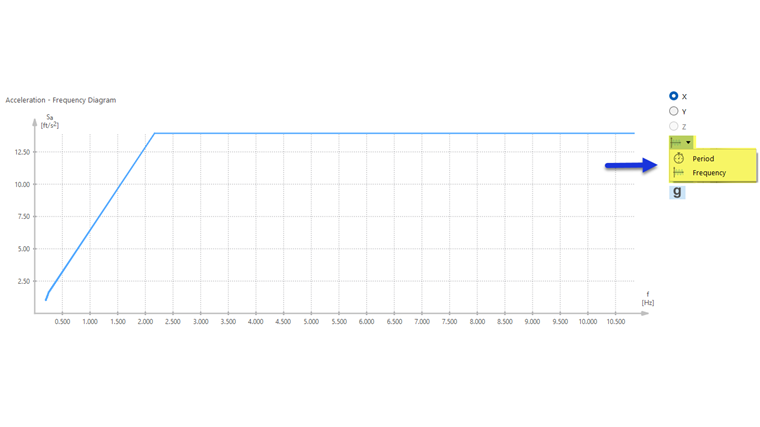

05 Exibir 'Aceleração – diagrama de frequência'

Representação: linear ou logarítmica

Para uma visualização ideal, é possível uma divisão linear (lin) e logarítmica (log) dos eixos. As seguintes opções estão disponíveis através do botão de lista:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

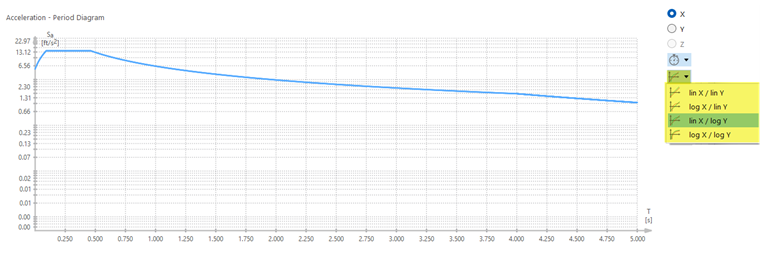

06 Diagrama de representação com divisão logarítmica

Função de impressão

O diagrama também pode ser impresso. Tem as seguintes opções:

• Direto para a impressora
• No relatório de impressão
• Imprimirgráficos no PDF
• Imprimir gráfico na área de transferência
• Imprimir gráfico no ficheiro

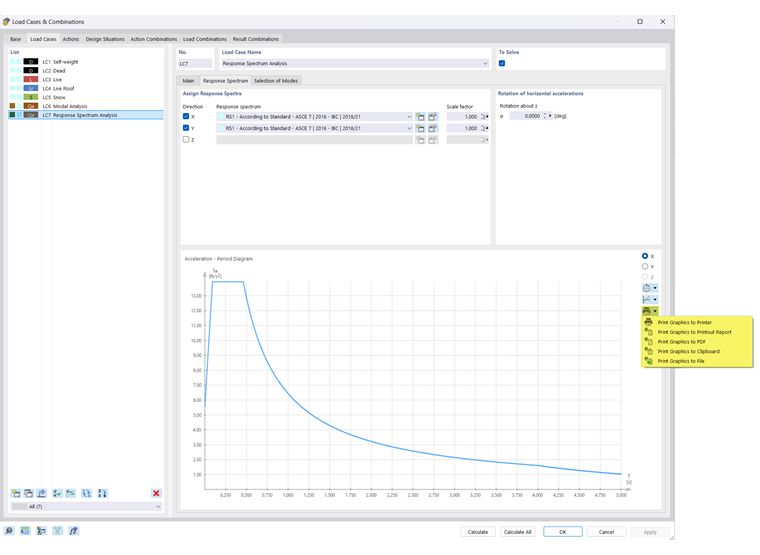

07 Imprimir diagrama

A impressão de gráficos é descrita no capítulo Gráficos do manual do RFEM.
