Časový diagram

Záložka Časový diagram je k dispozici, pokud je nastaven typ analýzy Časová analýza ❘ Časový diagram .

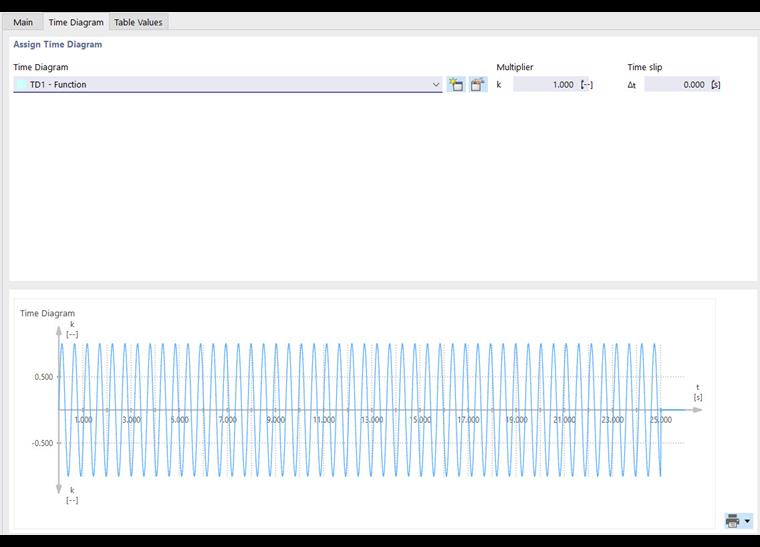

Zadání časového diagramu

Přiřadit časový diagram

V této sekci zadáme časový diagram, který zadaná zatížení proměnně popisuje v čase. Pokud jste již definovali jeden nebo více časových diagramů, můžete je vybrat ze seznamu. Pomocí tlačítka lze vytvořit nový časový diagram, tlačítkem lze vybraný časový diagram upravit.

Kromě toho je možné časový diagram globálně zveličit nebo zploštit pomocí 'násobitele'. Výsledek úpravy měřítka pomocí obecného součinitele k můžete zkontrolovat v níže uvedeném diagramu a také v záložce Tabulkové hodnoty.

Můžete také zadat 'Časový posun', který posune časový diagram o časovou vzdálenost Δ_t.

Graf

Ve spodní části se zobrazí importovaný časový diagram v grafické podobě. Při pohybu myší po grafu se zobrazí příslušná osa x a pořadnice. Pomocí kolečka myši lze přibližovat, levým tlačítkem myši posouvat diagram a dvojím kliknutím kolečkem myši obnovit celkový pohled na diagram.
