O separador Diagrama de tempo está disponível se tiver definido o tipo de análise Análise de histórico de tempo ❘ Diagrama de tempo .

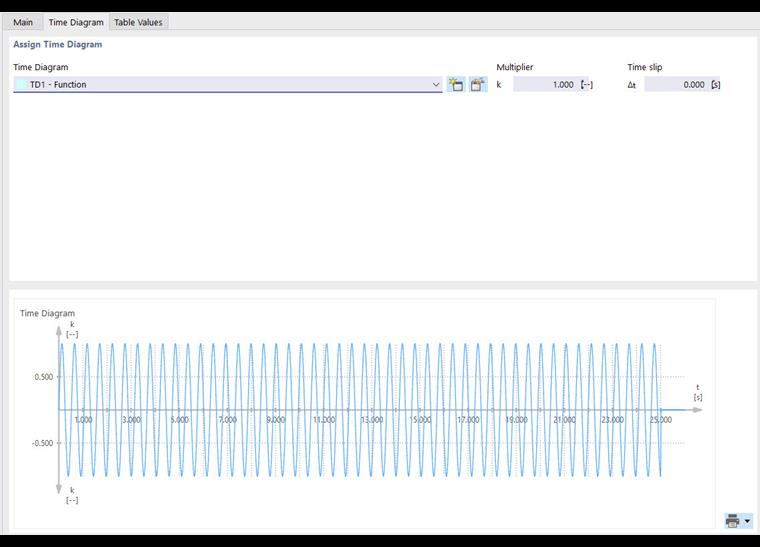

Atribuir diagrama de tempo
Nesta secção de diálogo, define o diagrama de tempo que descreve as cargas definidas de forma variável ao longo do tempo. Se já definiu um ou mais {%>
para criar um novo diagrama de tempo, ou no botão
para editar o diagrama de tempo selecionado.
Além disso, é possível exagerar ou achatar globalmente o diagrama de tempo utilizando um 'multiplicador'. Pode verificar o resultado da escala com o fator geral k no diagrama abaixo, bem como no separador Valores da tabela.
Também é possível definir um 'Desvio temporal' que desloca o diagrama de tempo de acordo com a distância temporal Δt.
Gráfico
A parte inferior mostra o diagrama de tempo importado na forma gráfica. Quando desloca o rato sobre o gráfico, aparecem as respetivas abcissas e ordenadas. Utilize a roda do rato para ampliar, utilize o botão esquerdo do rato para deslocar o diagrama e faça duplo clique com a roda do rato para restaurar a vista geral do diagrama.
