Um diagrama de tempo pode ser utilizado para definir a relação entre a carga e o tempo. A análise do histórico de tempo utilizando diagramas de tempo é, portanto, dependente da carga estática definida.

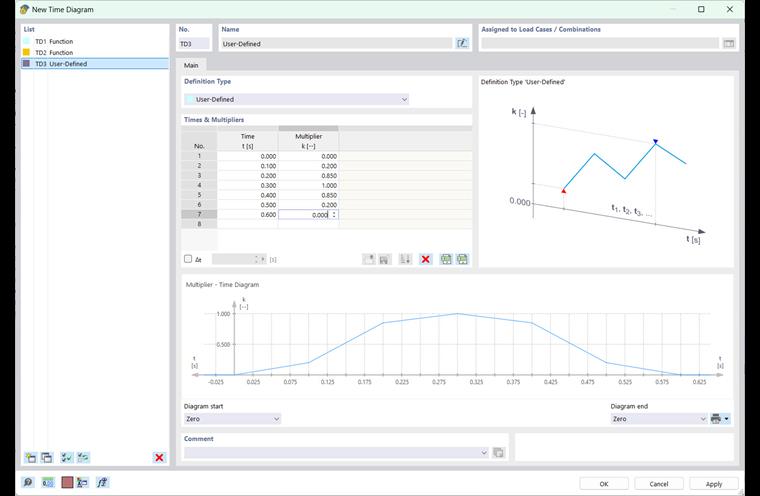

Os diagramas de tempo utilizados no modelo são geridos na caixa de diálogo Diagramas de tempo.
Tipo de definição
Estão disponíveis dois tipos de definição para selecção na lista desta secção de diálogo:
- Definido pelo utilizador
- Função
As restantes secções de diálogo são adaptadas ao tipo de definição.

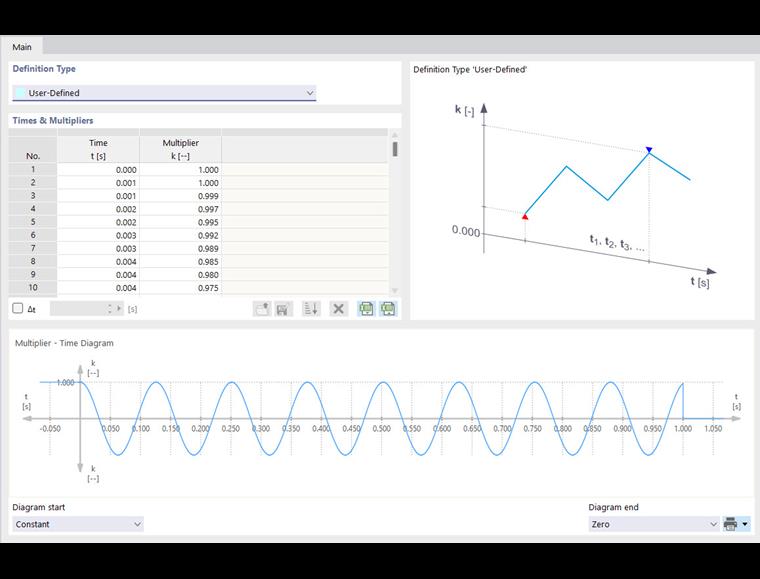

Definido pelo utilizador
Para um diagrama de tempo definido pelo utilizador, pode especificar os valores característicos do diagrama' numa tabela na secção de diálogo 'Tempo e multiplicadores'.
Na tabela, introduz o 'tempo' t com o correspondente 'multiplicador' k linha a linha. As linhas introduzidas podem estar em qualquer ordem. Desta forma, é possível adicionar posteriormente pares de valores que se encontram entre valores já definidos.
Informação

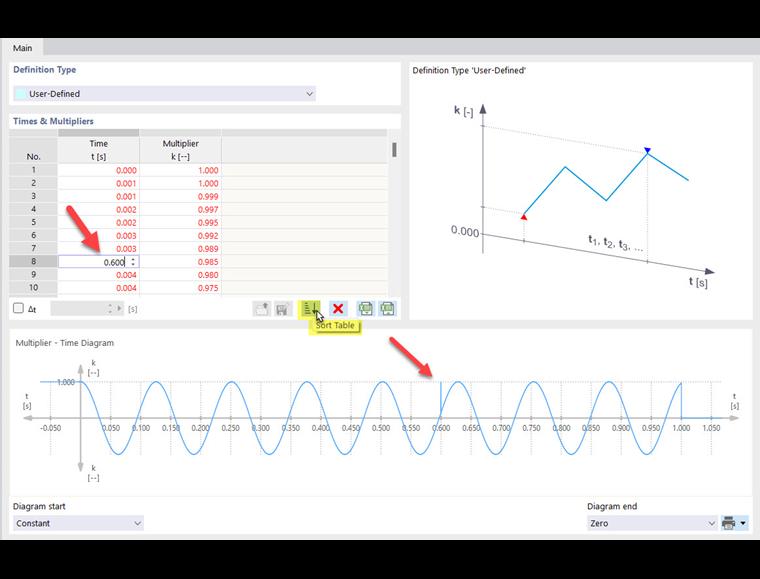

Uma vez que um diagrama de tempo consistente tem de estar disponível, os valores serão apresentados a vermelho se estiverem fora de ordem. Neste caso, utilize o botão
para ordenar as linhas de forma ascendente.
Utilize o botão
para eliminar a linha da tabela selecionada.
O botão
permite importar os valores da tabela de um diagrama do Excel. Clique no botão
para exportar o diagrama de tempo definido pelo utilizador para o Excel.
As funções para guardar diagramas de tempo definidos pelo utilizador e importá-los novamente a partir da biblioteca ainda estão em desenvolvimento. Portanto, os botões
encontram-se bloqueados.
Se os pares de valores tem um intervalo de tempo constante, active a caixa de selecçãoΔt abaixo da tabela. De seguida, introduz o intervalo de tempo na caixa de texto à direita de
. Se introduzir agora os multiplicadores na tabela, o tempo é aplicado automaticamente com os níveisΔt. Pode ajustar o passoΔt a qualquer momento de forma a introduzir outros pares de valores com um intervalo de tempo diferente. Esta função é descrita no manual
Acelerogramas
chapter.
O diagrama criado a partir das especificações é apresentado na secção inferior. As opções para 'Inicio do diagrama' e 'Fim do diagrama' são descritas na secção do diagrama.

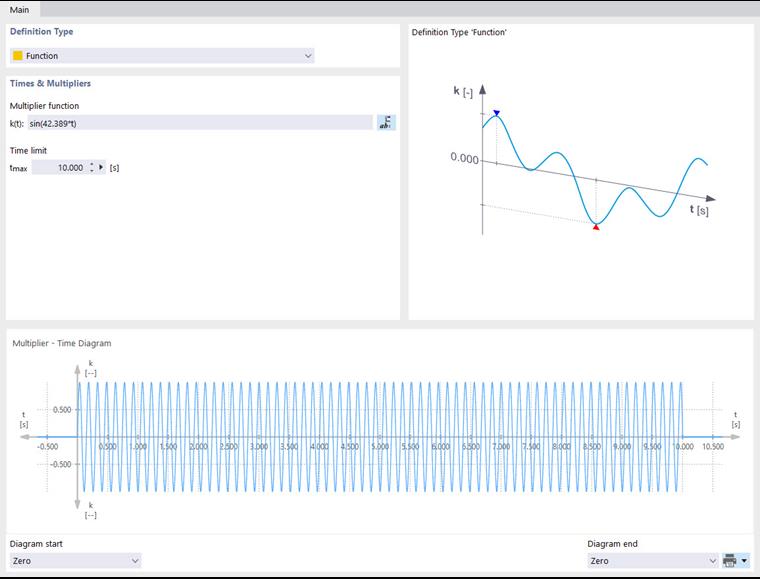

Função
O segundo tipo de definição permite definir o diagrama de tempo através de qualquer função. O parâmetro t está reservado para o tempo.
Introduza a função ao longo do tempo no campo 'Função multiplicadora'. Pode utilizar todas as operações e funções como no programa principal (ver Capítulo {%>
para abrir a caixa de diálogo 'Editar parâmetros globais'.
Exemplo de função periódica
f (t) = k1 · sen (ω1 · t + φ1) + k2 · sen (ω2 · t + φ2) + ...
O 'Tempo limite' tmáx especifica o tempo máximo para a validade da função. As alterações são aplicadas imediatamente no 'Diagrama de tempo e multiplicador'.
Abaixo do diagrama, estão disponíveis duas opções para o 'Inicio do diagrama' e 'Fim do diagrama'. Desta forma, pode controlar quais os valores que devem ser assumidos se o Configuração de análise do histórico de tempo ou a opção de Lapso de tempo tipo.
'Zero' significa que todos os valores na zona negativa ou se t > tmáx estão definidos como zero. Se seleciona 'Constante', o primeiro ou o último valor do diagrama é mantido. Esta opção é útil, por exemplo para curvas lineares para continuar a curva com a mesma inclinação.
