Stosunek obciążenia do czasu można zdefiniować za pomocą wykresu czasowego. Analiza przebiegu czasowego za pomocą wykresów czasowych jest zatem zależna od zdefiniowanego obciążenia statycznego.

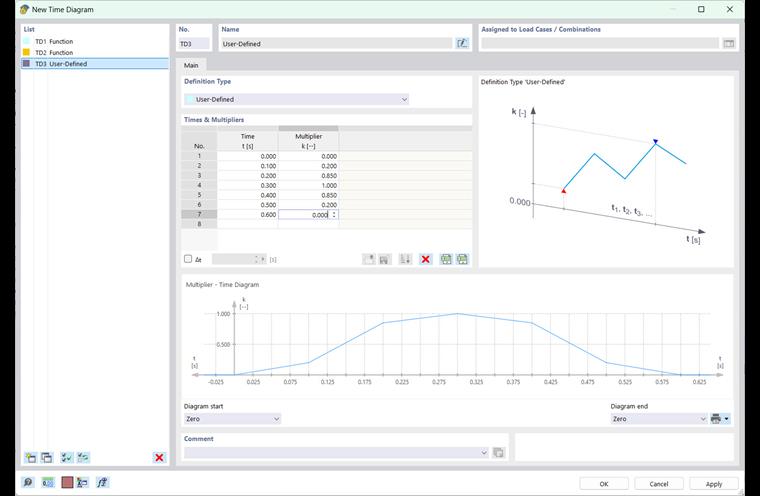

Wykresy czasowe używane w modelu są zarządzane w oknie dialogowym Wykresy czasowe.
Typ definicji
Na liście w tej sekcji do wyboru dostępne są dwa typy definicji:
- Zdefiniowane przez użytkownika
- Funkcja
Pozostałe sekcje okna dialogowego są dostosowywane do typu definicji.
Zdefiniowane przez użytkownika

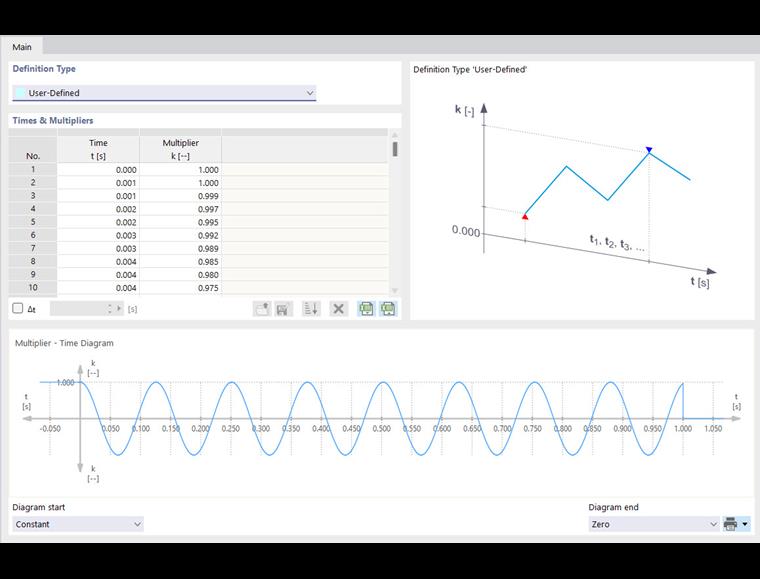

W przypadku wykresu czasowego zdefiniowanego przez użytkownika można wprowadzić wartości charakterystyczne wykresu' w tabeli, w sekcji 'Liczniki czasowe i mnożniki'.
W tabeli należy wprowadzić 'czas' t z odpowiednim 'mnożnikiem' k wiersz po wierszu. Kolejność wierszy może być dowolna. W ten sposób można później dodawać pary wartości, które leżą między już zdefiniowanymi wartościami.

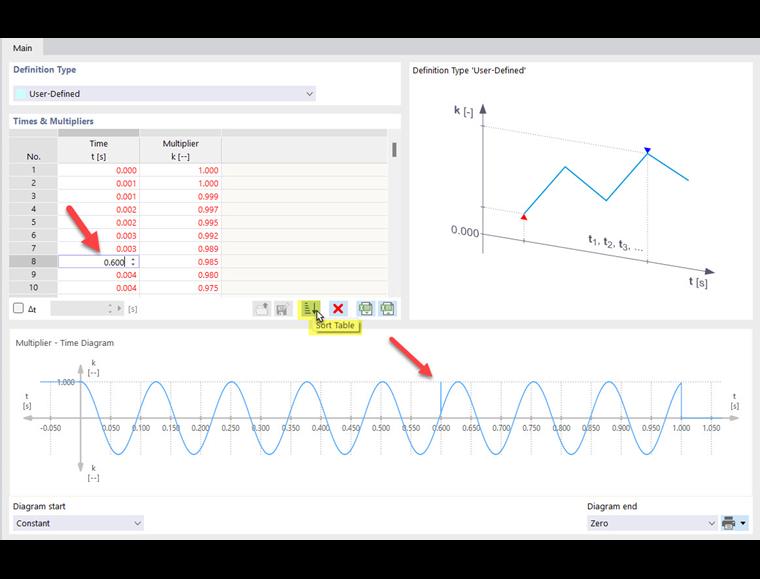

Ponieważ musi być dostępny spójny wykres czasowy, wartości są wyświetlane w kolorze czerwonym, jeśli są nieprawidłowe. W tym przypadku należy użyć przycisku
, aby posortować wiersze w kolejności rosnącej.
Za pomocą przycisku
można usunąć wybrany wiersz tabeli.
Za pomocą przycisku
można importować wartości tabelaryczne wykresu z programu Excel. Za pomocą przycisku
można wyeksportować zdefiniowany przez użytkownika wykres czasowy do programu Excel.
Funkcje umożliwiające zapisywanie wykresów czasowych zdefiniowanych przez użytkownika w bibliotece i ponowne ich importowanie są nadal w fazie rozwoju. Z tego względu przyciski
są zablokowane.
Jeżeli pary wartości mają stały interwał czasowy, należy aktywować pole wyboru Δt pod tabelą. Krok czasowy należy wprowadzić w polu po prawej stronie od
. W przypadku wprowadzenia do tabeli mnożników czas zostanie automatycznie zastosowany w krokachΔt. Krokt można dostosować w dowolnym momencie, aby wprowadzić kolejne pary wartości z innym krokiem czasowym. Funkcja ta jest opisana w
Akcelerogramy
rozdział.
W dolnej części okna znajduje się wykres utworzony na podstawie zestawień. Opcje dla 'Początku wykresu' i 'Końca wykresu' są opisane w rozdziale #diagramu.
Funkcja

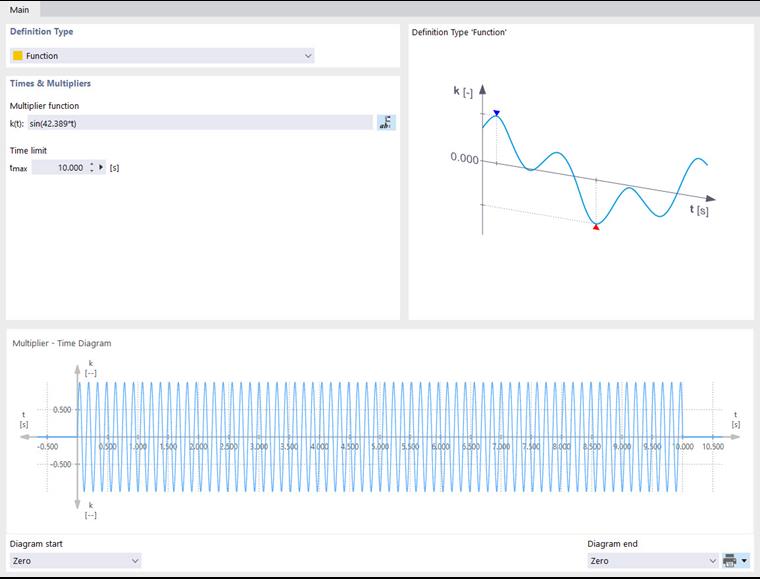

Drugi typ definicji umożliwia zdefiniowanie wykresu czasowego za pomocą dowolnej funkcji. Parametr t jest zarezerwowany dla czasu.
W polu 'Funkcja mnożnika' należy wprowadzić funkcję w czasie. Można używać wszystkich operatorów i funkcji w programie głównym (patrz rozdział Wzory w programie RFEM instrukcji). W tym przypadku można również wykorzystać parametry globalne, zdefiniowane dla danych wejściowych w programie RFEM. Kliknięcie przycisku
powoduje otwarcie okna dialogowego 'Edytować parametry globalne'.
Przykład funkcji okresowej
f (t) = k1 · sin (ω1 · t + φ1) + k2 · sin (ω2 · t + φ2) + ...
'Limit czasu' tmax określa maksymalny czas ważności funkcji. 'Mnożnik - wykres czasowy' wprowadzane są natychmiast zmiany.
Pod wykresem dostępne są dwie opcje dla 'Początku wykresu' i 'Końca wykresu'. W ten sposób można określić, które wartości mają zostać przyjęte, jeśli Ustawienia analizy historii czasowej lub opcja Typ przesunięcia czasowego .
'Zero' oznacza, że wszystkie wartości w strefie ujemnej lub t > tmax są ustawione na zero. W przypadku wybrania opcji 'Stała' pierwsza lub ostatnia wartość wykresu zostaje zachowana i kontynuowana. Opcja ta jest przydatna na przykład w przypadku krzywych liniowych w celu kontynuacji krzywej z tym samym nachyleniem.
