Pomocí časového diagramu lze definovat vztah mezi zatížením a časem. Časová analýza pomocí časových diagramů je tak závislá na definovaném statickém zatížení.

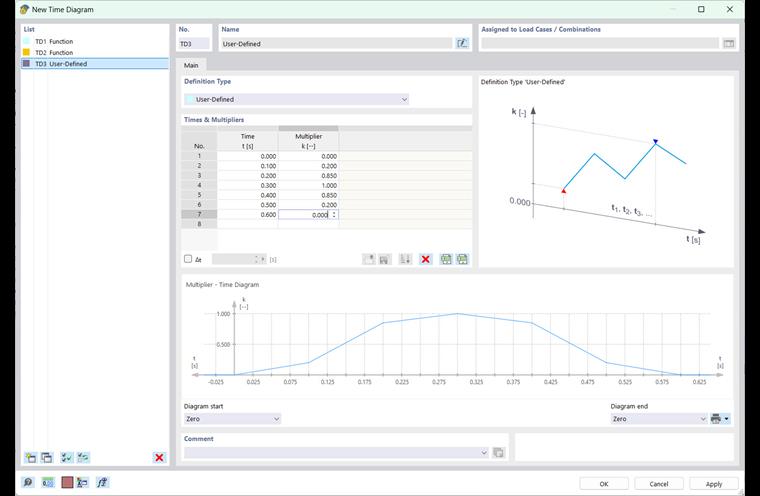

Časové diagramy použité v modelu se spravují v dialogu Časové diagramy.
Typ zadání
V seznamu v této sekci jsou k dispozici dva typy zadání:
- Uživatelské zadání
- Funkce
Ostatní části dialogu se přizpůsobí typu zadání.

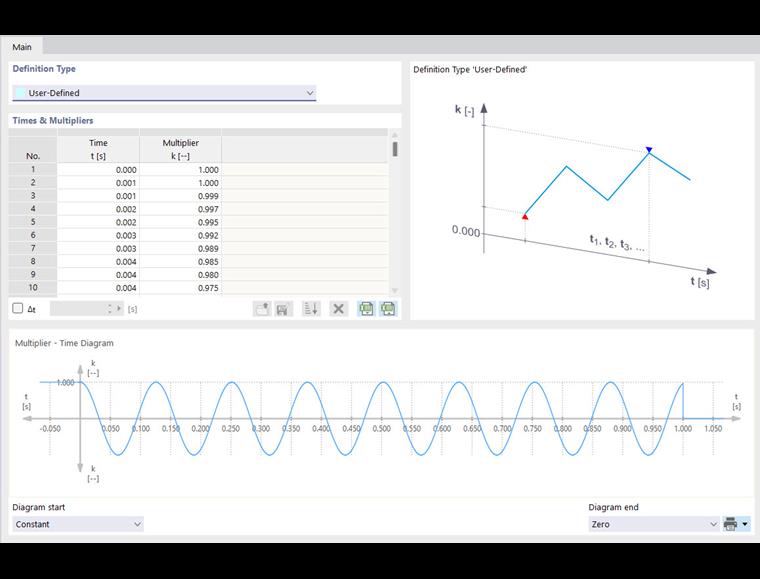

Uživatelské zadání
V případě uživatelského časového diagramu lze v sekci 'Časovače a násobitele' zadat charakteristické hodnoty diagramu v tabulce.
V tabulce zadáme 'čas' t s příslušným 'násobitelem' k po řádcích. Zadané řádky mohou být v libovolném pořadí. Tímto způsobem lze dodatečně sčítat dvojice hodnot, které leží mezi již definovanými hodnotami.

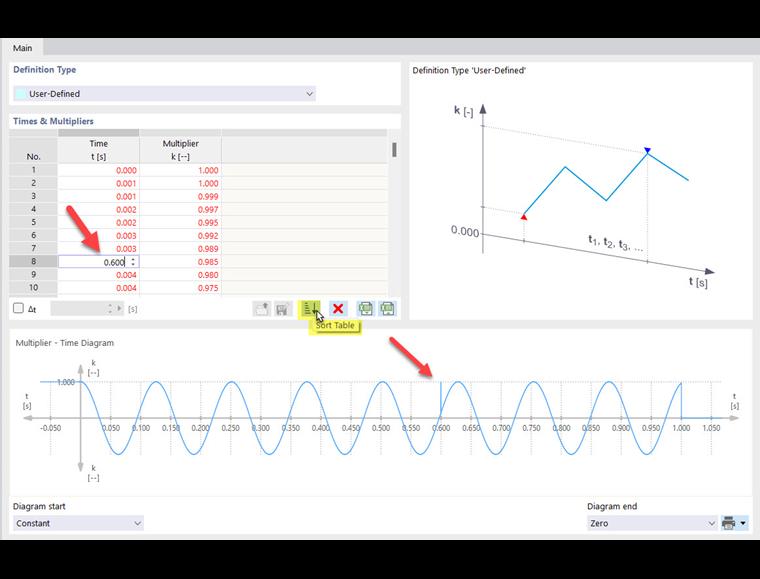

Protože musí být k dispozici konzistentní časový diagram, zobrazí se hodnoty červeně, pokud nejsou v pořádku. V tomto případě lze pomocí tlačítka
seřadit řádky vzestupně.
Pomocí tlačítka
lze vybraný řádek tabulky smazat.
Pomocí tlačítka
lze převzít tabulkové hodnoty diagramu z Excelu. Kliknutím na tlačítko
lze uživatelsky definovaný časový diagram exportovat do Excelu.
Funkce pro ukládání uživatelsky definovaných časových diagramů do databáze a jejich opětovné importování jsou stále ve vývoji. Proto jsou tlačítka
zamknutá.
Pokud mají dvojice hodnot konstantní časový interval, je třeba zaškrtnout políčko Δt pod tabulkou. Poté zadejte časový krok do textového pole vpravo od
. Pokud nyní do tabulky zadáme násobitele, čas se automaticky použije v krocích Δt. Krok Δt lze kdykoli upravit a zadat tak další dvojice hodnot s různým časovým krokem. Tato funkce je popsána v
Akcelerogramy
kapitola.
Diagram vytvořený ze zadání je znázorněn v dolní části. Možnosti pro 'Začátek diagramu' a 'Konec diagramu' jsou popsány v sekci Function.

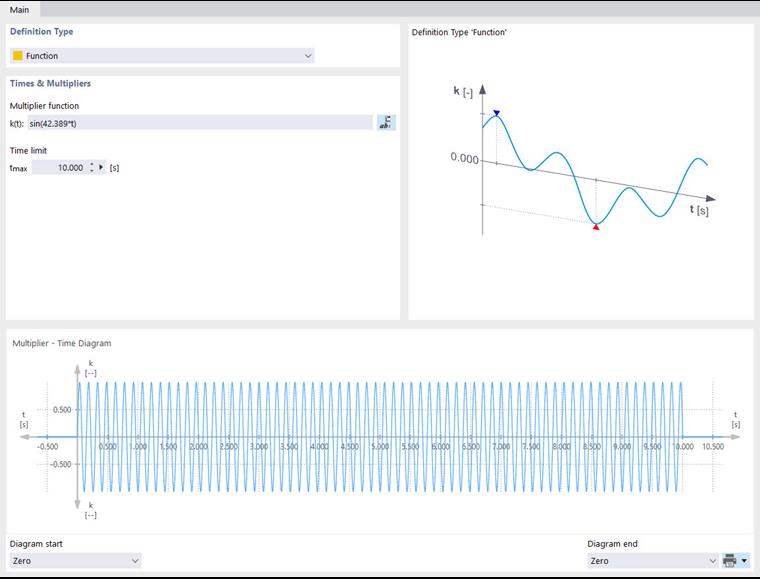

Funkce
Druhý typ zadání umožňuje definovat časový diagram libovolnou funkcí. Parametr t je vyhrazen pro čas.
V poli 'Funkce násobení' zadejte funkci v čase. K dispozici jsou všechny operátory a funkce jako v hlavním programu (viz kapitola Vzorce programu RFEM manuál). V tomto případě můžete také použít globální parametry, které jste definovali pro zadání v programu RFEM. Po kliknutí na tlačítko
se otevře dialog 'Upravit globální parametry'.
Příklad periodické funkce
f(t) = k1 · sin (ω1 · t + φ1) + k2 · sin (ω2 · t + φ2) + ...
'Time Limit' tmax udává maximální dobu platnosti funkce. Změny se okamžitě projeví v 'Násobitel - časový diagram'.
Pod diagramem jsou k dispozici dvě možnosti pro 'začátek diagramu' a 'konec diagramu'. Tímto způsobem můžete určit, které hodnoty se mají převzít, pokud Nastavení pro časovou analýzu nebo možnost Časový skluz type.
'Nula' znamená, že všechny hodnoty v záporné oblasti nebo pokud t >tmax jsou nastaveny na nulu. Pokud vyberete možnost 'Konstantní', zůstane první nebo poslední hodnota diagramu zachována a bude pokračovat. Tato volba je užitečná například pro lineární křivky, aby křivka pokračovala se stejným sklonem.
