Os materiais são necessários para a definição de elementos e partes.
O número do material é atribuído automaticamente, mas pode ser alterado. A ordem é irrelevante para a numeração. Também não tem de ser contínuo; são permitidas lacunas na numeração.
Lista
A 'lista' gere todos os materiais do modelo. A tabela # extbookmark manual | tabela-objeto-lista | Lista de tipos de objetos descreve os botões que podem ser utilizados para criar, copiar ou eliminar objetos de uma lista.
Nome
Você pode definir qualquer nome para o material. Se a descrição corresponder a uma entrada na biblioteca, o RSECTION importa as propriedades do material armazenadas. Para selecionar um material na biblioteca, clique no botão
no final da linha de entrada. A importação de materiais é descrita no capítulo Biblioteca de materiais .
Para materiais da biblioteca, as 'Propriedades de material básico' estão definidas por defeito e não podem ser alteradas. Se pretende utilizar as propriedades definidas pelo utilizador do material, seleccione a caixa de verificação Material definido pelo utilizador na secção 'Opções' (ver secção materialValuesTab Material definido pelo utilizador ).

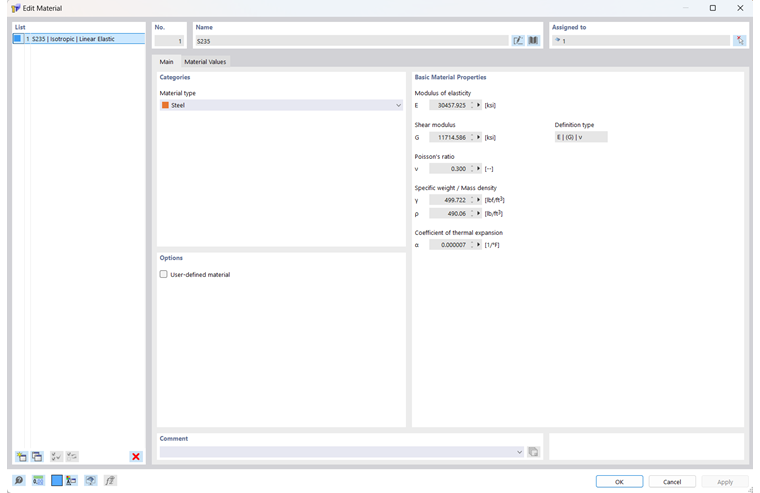

Geral
O separador Principal gere os parâmetros básicos do material.
Tipo de material
O tipo de material é utilizado para definir a categoria do material. Para um material retirado da biblioteca, está predefinido um dos seguintes tipos de material.
módulo de elasticidade
Os módulos de elasticidade E descrevem a relação entre a tensão normal e a extensão. Tal como o módulo de corte, está incluído no cálculo do fator de degradação 𝜆 e é necessário para propriedades de secção feitas de diferentes materiais.
módulo de corte
O módulo de corte G é o segundo parâmetro utilizado para descrever o comportamento elástico de um material linear, isotrópico e homogéneo.
deformação transversal
A relação de Poisson ' s ν para materiais isotrópicos é geralmente entre 0,0 e 0,5. Portanto, para um valor superior a 0.5 (por exemplo borracha) assume-se que o material não é isotrópico.
A relação entre o módulo de elasticidade, o módulo de corte e o coeficiente de Poisson ' para um material isotrópico é descrita na equação formula001017 coeficiente de Poisson .
| E | módulo de elasticidade |
| G | módulo de corte |
| ν | deformação transversal |
Se as propriedades de um material isotrópico são definidas manualmente, o RSECTION determina o coeficiente de Poisson ' a partir dos valores do módulo de elasticidade e do módulo de G. Se necessário, pode alterar esta predefinição na lista ' Tipo de definição '.
Tipo de definição para propriedades de material
- table.uni #
largura = 20% | largura = 80%
E | G | (ν) | O coeficiente de Poisson ' é determinado a partir do módulo de elasticidade e do módulo G
E | (G) | ν | O módulo de corte é determinado a partir do módulo de elasticidade e do coeficiente de Poisson ' s
E | G | ν | Módulo de E, módulo de G e coeficiente de Poisson ' são independentes um do outro
- /#
Peso específico / densidade da massa
O peso específico γ descreve o peso do material por unidade de volume. Este valor é necessário para determinar o peso da secção.
A densidade ρ descreve a massa do material por unidade de volume.
coeficiente de dilatação térmica
O coeficiente de expansão térmica α descreve a correlação linear entre as alterações na temperatura e no comprimento (alongamento do material devido ao aquecimento, encurtamento devido ao arrefecimento).
Material definido pelo utilizador
As propriedades dos materiais da biblioteca estão predefinidas. Portanto, eles não podem ser alterados diretamente nos campos de entrada.
Para ajustar as propriedades de um material, assinale a caixa de seleção Material definido pelo utilizador na secção de diálogo ' Opções '. Em seguida, os campos de entrada na seção de diálogo 'Propriedades do material básico' da guia 'Principal' tornam-se acessíveis.
Você também pode alterar os parâmetros na guia ' Valores de material '.
No separador ' Modificação da rigidez ', também pode definir os fatores de divisão ou multiplicação para os módulos E e G.
