Materiały są wymagane do definiowania elementów i części.
Die Materialnummer wird automatisch vergeben, kann jedoch geändert werden. Kolejność numeracji nie jest istotna. Numeracja nie musi też być ciągła - może posiadać luki.
Lista
Die 'Liste' verwaltet alle Materialien des Modells. W tabeli Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.
Nazwa
Materiałowi można nadać dowolną nazwę. Wenn die Bezeichnung mit einem Eintrag der Bibliothek übereinstimmt, liest RSECTION die hinterlegten Materialkennwerte ein. Um das Material in der Bibliothek auszuwählen, klicken Sie auf die Schaltfläche
am Ende der Eingabezeile. Die Übernahme von Materialien ist im Kapitel Materialbibliothek beschrieben.
W przypadku materiałów z biblioteki 'Podstawowe właściwości materiałowe' są ustawione domyślnie i nie można ich zmienić. Aby zastosować właściwości materiału zdefiniowane przez użytkownika, w sekcji 'Opcje' należy zaznaczyć pole wyboru Materiał zdefiniowany przez użytkownika (zob. sekcja Materiał zdefiniowany przez użytkownika).
Łącznie

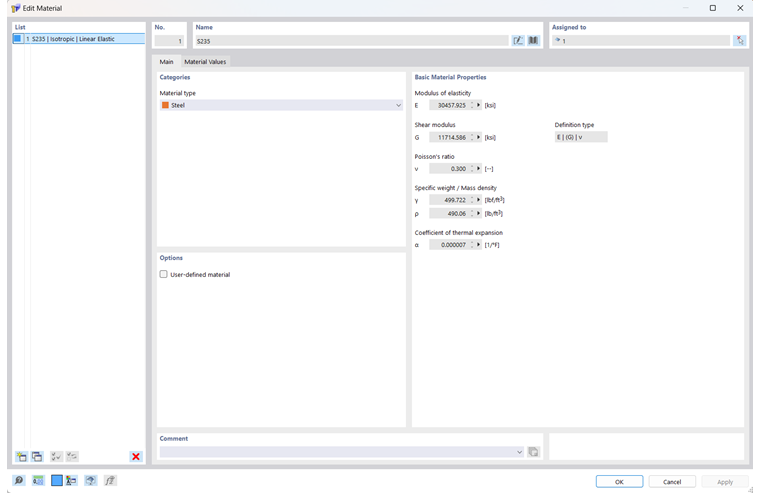

W zakładce Główne można zarządzać podstawowymi parametrami materiału.
Typ materiału
Typ materiału służy do definiowania kategorii materiału. W przypadku materiału pobranego z biblioteki domyślnie ustawiony jest jeden z poniższych typów materiału.
Moduł sprężystości
Moduł sprężystości podłużnej (moduł Younga) opisuje stosunek naprężenia normalnego do odkształcenia. Er fließt – wie der Schubmodul – in die Berechnung des Abklingfaktors 𝜆 ein und wird bei Querschnitten aus unterschiedlichen Materialien für die Ermittlung der ideellen Querschnittskennwerte benötigt.
Moduł ścinania
Moduł ścinania G (moduł odkształcalności postaciowej, moduł Kirchhoffa) jest drugim parametrem używanym do opisu sprężystego zachowania liniowego, izotropowego i homogenicznego materiału.
Współczynnik Poissona
Die Querdehnungszahl ν, auch Poissonzahl genannt, liegt bei isotropen Materialien üblicherweise zwischen 0,0 und 0,5. Jeżeli zatem wartość ta przekracza 0,5 (np. dla gumy), należy przyjąć, że materiał nie jest izotropowy.
Zależność pomiędzy modułem sprężystości, modułem ścinania i współczynnikiem Poissona dla materiału izotropowego wyraża równanie Współczynnik Poissona.
|
E |
Moduł sprężystości |
|
G |
Moduł ścinania |
|
ν |
Współczynnik Poissona |
Werden die Eigenschaften eines isotropen Materials manuell definiert, so ermittelt RSECTION die Querdehnzahl aus den Werten des E- und G-Moduls. To domyślne ustawienie można w razie potrzeby zmienić na liście 'Typ definicji'.
Typ definicji właściwości materiału
| E | G | (ν) | Współczynnik Poissona jest wyznaczany na podstawie modułu sprężystości oraz modułu ścinania |
| E | (G) | ν | Moduł ścinania jest wyznaczany na podstawie modułu sprężystości oraz współczynnika Poissona |
| E | G | ν | Moduł sprężystości, moduł ścinania i współczynnik Poissona są od siebie niezależne |
Ciężar właściwy / gęstość
Ciężar właściwy γ określa ciężar materiału na jednostkę jego objętości. Dieser Wert wird für die Ermittlung des Querschnittsgewichts benötigt.
Gęstość ρ określa masę materiału na jednostkę objętości.
Współczynnik rozszerzalności cieplnej
Współczynnik rozszerzalności cieplnej α charakteryzuje liniową zależność pomiędzy zmianami temperatury a zmianami długości (wydłużanie się materiału wskutek nagrzewania, skracanie wskutek ochłodzenia).
Materiał zdefiniowany przez użytkownika
W przypadku materiałów z biblioteki ich właściwości są ustawione domyślnie. Nie można ich zatem zmieniać bezpośrednio w polach wprowadzania danych.
Aby zmodyfikować właściwości materiału, należy zaznaczyć pole wyboru Materiał zdefiniowany przez użytkownika w sekcji 'Opcje'. Powoduje to aktywację pól do wprowadzania podstawowych właściwości materiału w zakładce 'Główne'.

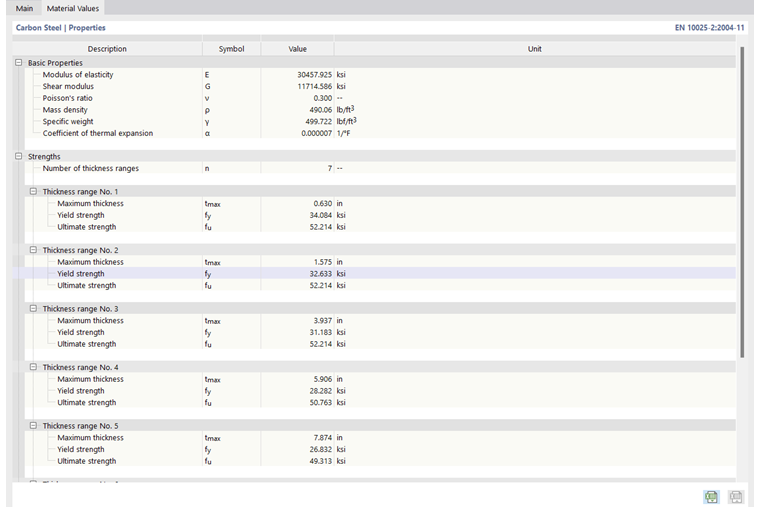

Ebenso können Sie im Register 'Materialwerte' die Kennwerte ändern.

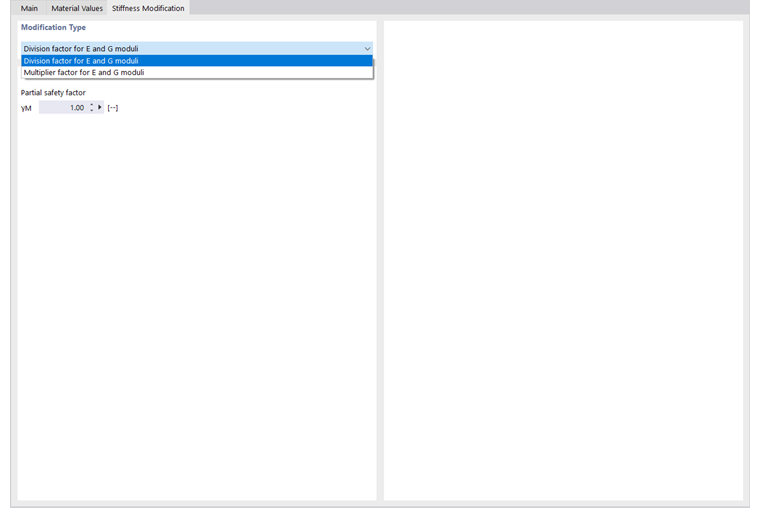

Im Register 'Steifigkeitsmodifizierung' können Sie zudem Teilungs- oder Multiplikationsfaktoren für E- und G-Module definieren.
