Pro zadání prvků a částí jsou zapotřebí materiály.
Die Materialnummer wird automatisch vergeben, kann jedoch geändert werden. Pořadí čísel nehraje žádnou roli. Nemusí jít ani popořadě; mezery v číslování jsou přípustné.
Seznam
Die 'Liste' verwaltet alle Materialien des Modells. V tabulce Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.
Název
Materiálu můžete dát libovolný název. Wenn die Bezeichnung mit einem Eintrag der Bibliothek übereinstimmt, liest RSECTION die hinterlegten Materialkennwerte ein. Um das Material in der Bibliothek auszuwählen, klicken Sie auf die Schaltfläche
am Ende der Eingabezeile. Die Übernahme von Materialien ist im Kapitel Materialbibliothek beschrieben.
Pro materiály z databáze jsou 'Základní materiálové charakteristiky' pevně zadané a nelze je měnit. Pokud chcete použít uživatelsky zadané charakteristiky materiálu, zaškrtněte v sekci 'Možnosti' volbu Uživatelsky zadaný materiál (viz odstavec Uživatelsky zadaný materiál).
Základní
V záložce Základní údaje se nastavují základní materiálové charakteristiky.
Typ materiálu
Kategorie materiálu je dána typem materiálu. Pro materiál z databáze je přednastaven jeden z následujících typů materiálu.
modul pružnosti
Modul pružnosti v tahu nebo tlaku (E) udává poměr mezi normálovým napětím a osovým přetvořením. Er fließt – wie der Schubmodul – in die Berechnung des Abklingfaktors 𝜆 ein und wird bei Querschnitten aus unterschiedlichen Materialien für die Ermittlung der ideellen Querschnittskennwerte benötigt.
Smykový modul
Modul pružnosti ve smyku (G) udává poměr smykového napětí a zkosení v příslušné rovině.
Poissonův součinitel
Die Querdehnungszahl ν, auch Poissonzahl genannt, liegt bei isotropen Materialien üblicherweise zwischen 0,0 und 0,5. Pokud je hodnota vyšší než 0,5 (např. guma), lze předpokládat, že se nejedná o izotropní materiál.
Vztah mezi modulem pružnosti, smykovým modulem a Poissonovým součinitelem pro izotropní materiál je popsán rovnicí Poissonův součinitel.
|
E |
Modul pružnosti |
|
G |
Smykový modul |
|
ν |
Poissonův součinitel |
Werden die Eigenschaften eines isotropen Materials manuell definiert, so ermittelt RSECTION die Querdehnzahl aus den Werten des E- und G-Moduls. V případě potřeby lze toto výchozí nastavení změnit v seznamu 'Typ zadání'.
Typ zadání pro materiálové vlastnosti
| E | G | (ν) | Poissonův součinitel se stanoví z modulu pružnosti a smykového modulu |
| E | (G) | ν | Smykový modul se stanoví z modulu pružnosti a Poissonova součinitele |
| E | G | ν | Modul pružnosti, smykový modul a Poissonův součinitel jsou na sobě nezávislé |
Měrná tíha / objemová hmotnost
Objemová tíha γ udává tíhu materiálu na objemovou jednotku. Dieser Wert wird für die Ermittlung des Querschnittsgewichts benötigt.
Hustota ρ udává hmotnost materiálu na jednotku objemu.
Součinitel teplotní roztažnosti
Součinitel teplotní roztažnosti α popisuje lineární vztah mezi změnami teplot a délky materiálu (protažení materiálu při zahřátí, zkrácení při ochlazení).
Uživatelsky zadaný materiál
Pro materiály z databáze jsou materiálové charakteristiky pevně zadané. Nemůžete je tedy přímo ve vstupních polích měnit.
Chcete-li materiálové vlastnosti upravit, zaškrtněte políčko Uživatelsky zadaný materiál v sekci 'Možnosti'. V záložce 'Základní údaje' se tak zpřístupní vstupní pole pro základní materiálové charakteristiky.

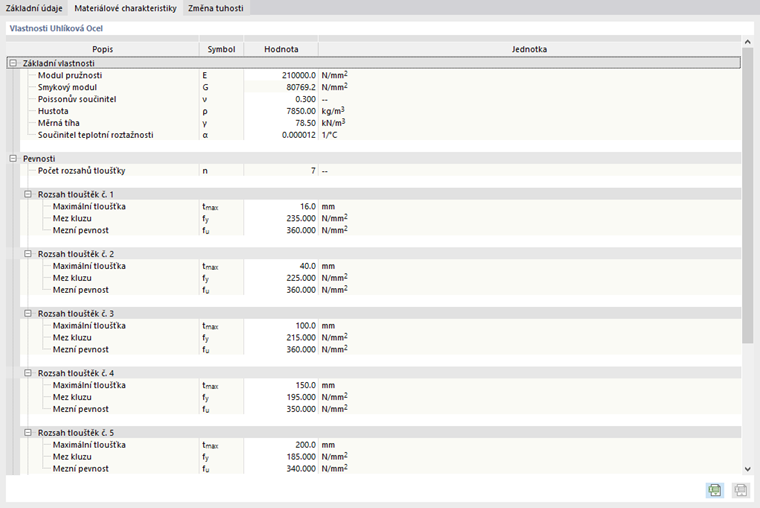

Ebenso können Sie im Register 'Materialwerte' die Kennwerte ändern.

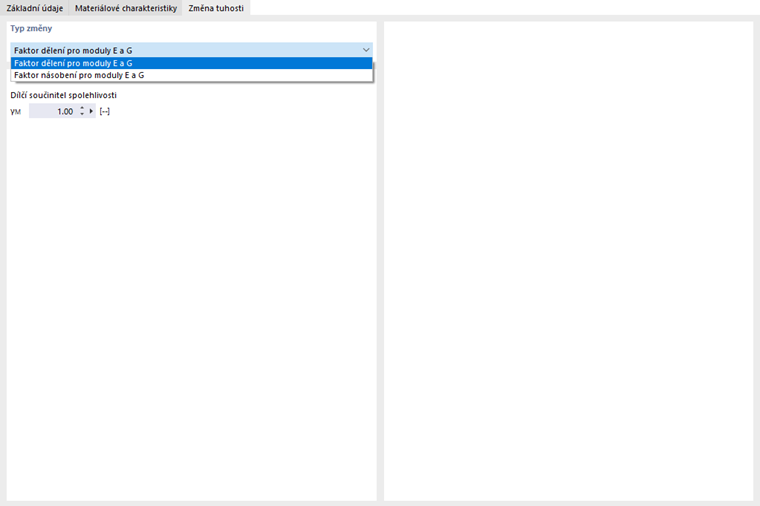

Im Register 'Steifigkeitsmodifizierung' können Sie zudem Teilungs- oder Multiplikationsfaktoren für E- und G-Module definieren.
