I materiali sono necessari per la definizione di elementi e parti.
Il numero del materiale viene assegnato automaticamente, ma può essere modificato. L'ordine è irrilevante per la numerazione. Non è necessario che sia continuo; sono ammessi spazi vuoti nella numerazione.
Elenco
La 'lista' gestisce tutti i materiali del modello. La tabella # extbookmark manual | tabella-lista-oggetti | Elenco di tipi di oggetti descrive i pulsanti che è possibile utilizzare per creare, copiare o eliminare gli oggetti di un elenco.
Nome
È possibile definire qualsiasi nome per il materiale. Se la descrizione corrisponde a una voce nella libreria, RSECTION importa le proprietà del materiale memorizzate. Per selezionare un materiale nella libreria, fare clic sul pulsante
alla fine della riga di input. L'importazione dei materiali è descritta nel capitolo Libreria dei materiali .
Per i materiali della libreria, le 'Proprietà di base del materiale' sono impostate per impostazione predefinita e non possono essere modificate. Se si desidera utilizzare le proprietà del materiale definite dall'utente, selezionare la casella di controllo Materiale definito dall'utente nella sezione 'Opzioni' (vedere la sezione materialValuesTab Materiale definito dall'utente ).
Principale

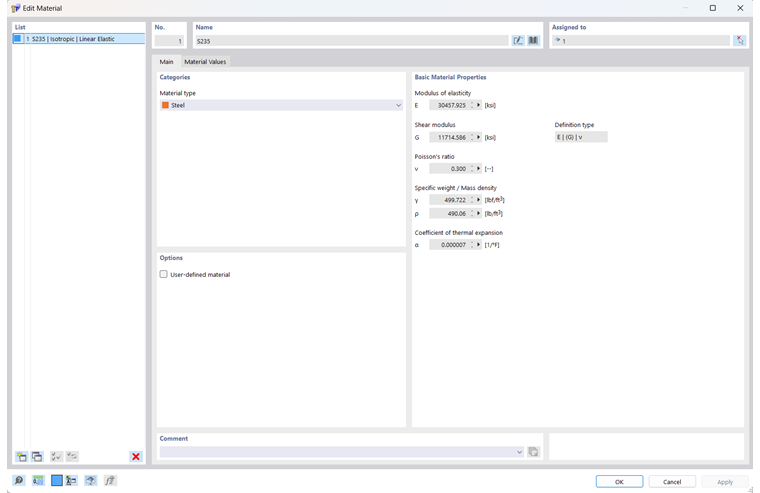

La scheda Principale gestisce i parametri del materiale di base.
Tipo di materiale
Il tipo di materiale viene utilizzato per definire la categoria del materiale. Per un materiale prelevato dalla libreria è preimpostato uno dei seguenti tipi di materiale.
Modulo di elast.
Il modulo di elasticità E descrive il rapporto tra la tensione normale e la deformazione. Come il modulo di taglio, è incluso nel calcolo del coefficiente di decadimento ed è richiesto per le proprietà della sezione trasversale di materiali diversi.
modulo di taglio
Il modulo di taglio G è il secondo parametro utilizzato per descrivere il comportamento elastico di un materiale lineare, isotropo e omogeneo.
deformazione trasversale
Il coefficiente di Poisson per i materiali isotropi è solitamente compreso tra 0,0 e 0,5. Pertanto, per un valore superiore a 0,5 (per esempio per la gomma) si assume che il materiale non è isotropo.
La relazione tra il modulo di elasticità, il modulo di taglio e il coefficiente di Poisson per un materiale isotropo è descritta nell'equazione del coefficiente di Poisson.
| E | Modulo E |
| [LinkToImage01] | Modulo di taglio |
| ν | Coefficiente di Poisson |
Se le proprietà di un materiale isotropo sono definite manualmente, RSECTION determina il coefficiente di Poisson dai valori del modulo di elasticità e del modulo di G. Se necessario, è possibile modificare questa preimpostazione nell'elenco 'Tipo di definizione'.
Tipo di definizione per le proprietà del materiale
- tabella.uni#
larghezza=20%|larghezza=80%
E | G | (ν) | Il rapporto di Poisson's è determinato dal modulo di elasticità e dal modulo G
E | (G) | | Il modulo di taglio è determinato dal modulo di elasticità e dal rapporto di Poisson's
E | G | | Il modulo E, il modulo G e il rapporto di Poisson sono indipendenti l'uno dall'altro
- /#
Peso specifico / densità di massa
Il peso specifico γ descrive il peso del materiale per unità di volume. Questo valore è necessario per determinare il peso della sezione trasversale.
La densità ρ descrive la massa del materiale per unità di volume.
Coefficiente di dilatazione termica
Il coefficiente di dilatazione termica α descrive la correlazione lineare tra le variazioni di temperatura e la lunghezza (allungamento del materiale per riscaldamento, accorciamento per raffreddamento).
Materiale definito dall'utente
Le proprietà dei materiali della libreria sono preimpostate. Pertanto, non possono essere modificati direttamente nei campi di input.
Per regolare le proprietà di un materiale, selezionare la casella di controllo Materiale definito dall'utente nella sezione di dialogo 'Opzioni'. Quindi, i campi di input nella sezione di dialogo 'Proprietà di base del materiale' della scheda 'Principale' diventano accessibili.

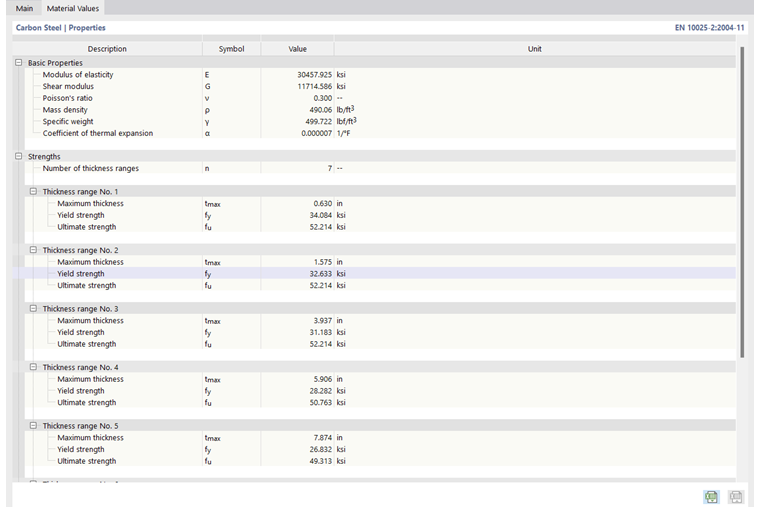

È inoltre possibile modificare i parametri nella scheda 'Valori del materiale'.

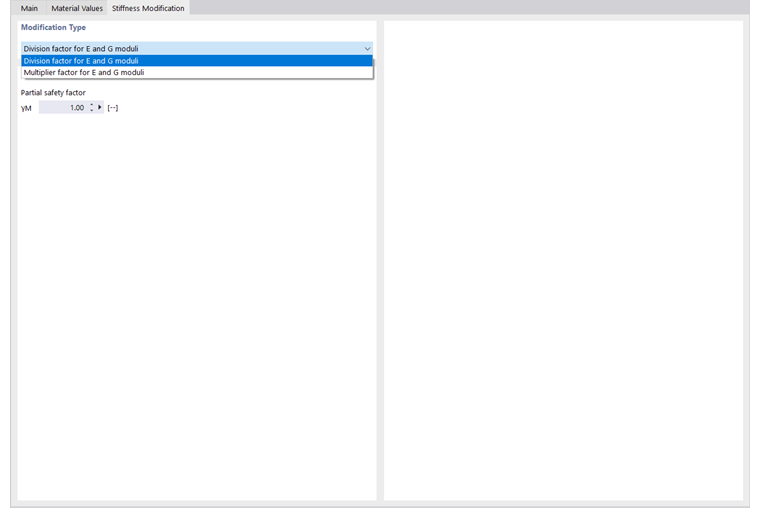

Nella scheda 'Modifica rigidezza', è anche possibile definire i fattori di divisione o di moltiplicazione per i moduli E e G.
