Questi grafici mostrano lo sviluppo temporale delle grandezze (pressione, velocità e coefficiente Cp ) nei punti della sonda data. Le sonde sono divise in tre gruppi in base al tipo di mesh su cui si trovano i suoi punti: Una mesh "Campo di flusso", una mesh "Modello originale" e una mesh "Modello semplificato"; per ulteriori informazioni sulle sonde, vedere il capitolo Sonde.
Le eccezioni sono "Point Probes" sul "Modello originale", le cui curve sono sempre tracciate dai dati del flusso transitorio per l'intero dominio. Ciò è dovuto a motivi tecnici associati all'estrapolazione della pressione sul modello originale. Le curve che si trovano sul modello originale hanno un'altra particolarità, vale a dire il caso in cui il modello originale è costituito da una piastra piana che ha due diversi valori di risultato in un punto (ad esempio, pressione diversa sui lati anteriore e posteriore della piastra). In questi casi, due curve diverse sono tracciate nel grafico e sono contrassegnate con un suffisso speciale: "Anteriore" e "Indietro", vedi Mesh Section nelle sezioni del capitolo.

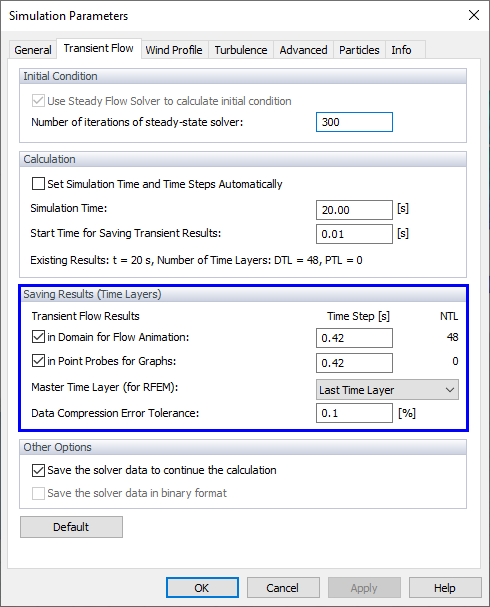

Per riassumere, prima del calcolo è necessario definire le sonde puntuali nel luogo di interesse e attivare il salvataggio dei dati per i grafici nel Finestra di dialogo Parametri di simulazione, quindi dopo il calcolo del transitorio è possibile visualizzare le curve per la sonda puntuale selezionata nello strato temporale specificato, come si può vedere nel immagine sotto.
I nomi delle curve nel grafico corrispondono alla numerazione dei punti della sonda, che può essere visualizzata nel grafico secondo l'immagine sotto.
