Diese Graphen zeigen die zeitliche Entwicklung von Größen (Druck, Geschwindigkeit undCp -Koeffizient) an den Punkten der gegebenen Probe. Die Proben sind entsprechend der Art des Netzes, auf dem sich ihre Punkte befinden, in drei Gruppen unterteilt: Ein Netz vom Typ "Strömungsfeld", ein Netz vom Typ "Originalmodell" und ein Netz vom Typ "Vereinfachtes Modell" Mehr zu den Proben finden Sie im Kapitel Proben.
Eine Ausnahme bilden die 'Punktproben' am 'Ursprungsmodell', dessen Kurven immer aus den Instationärsdaten für das gesamte Gebiet geplottet werden. Dies hat technische Gründe im Zusammenhang mit der Extrapolation des Drucks auf das ursprüngliche Modell. Die auf dem Ursprungsmodell liegenden Verläufe haben noch eine weitere Besonderheit, und zwar den Fall, dass das Ursprungsmodell aus einer ebenen Platte besteht, die in einem Punkt zwei unterschiedliche Ergebniswerte hat (z.B. unterschiedlicher Druck auf Vorder- und Rückseite der Platte). Dabei werden in der Grafik zwei unterschiedliche Kurven dargestellt, die mit einem speziellen Suffix gekennzeichnet sind: "Vorne" und "Heck", vgl Mesh Section in den Kapitelschnitten erfolgen.

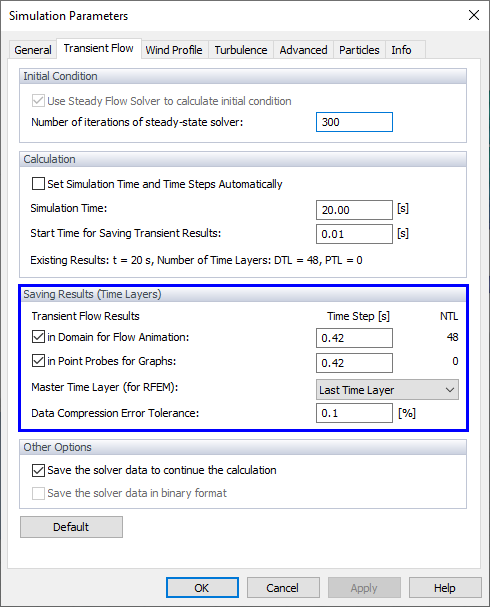

Zusammenfassend ist es erforderlich, vor der Berechnung die Punktproben im Objekt zu definieren und die Datenspeicherung für Graphen im Bereich zu aktivieren Simulationsparameter aktiviert haben, dann können Sie nach der transienten Berechnung die Kurven für die ausgewählte Punktprobe im gegebenen Zeitschichttyp anzeigen lassen, wie im Bild zu sehen ist Bild unten.

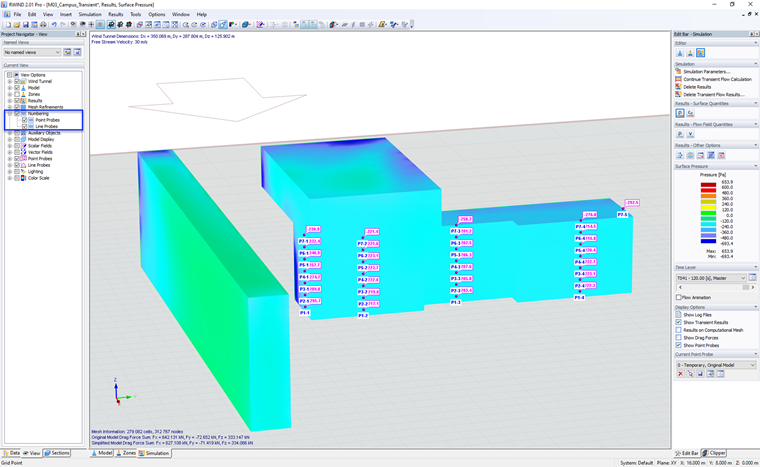

Die Namen der Kurven im Diagramm entsprechen der Nummerierung der Probepunkte, die in der Grafik gemäß Bild unten dargestellt werden kann.
