Tyto grafy znázorňují časový vývoj veličin (tlak, rychlost a součinitelCp ) v bodech dané sondy. Sondy jsou rozděleny do tří skupin podle typu sítě, na které jsou umístěny jejich body: síť "Pole proudění", síť "Původního modelu" a síť "Zjednodušený model"; více o sondách najdete v kapitole Sondy.
Výjimkou jsou "bodové sondy" na "původním modelu", jejichž křivky jsou vždy vyneseny z dat nestacionárního proudění pro celou oblast. Důvodem jsou technické důvody spojené s extrapolací tlaku na původní model. Křivky ležící na původním modelu mají další zvláštnost, a to případ, kdy původní model sestává z ploché desky, která má v jednom bodě dvě různé výsledné hodnoty (například rozdílný tlak na přední a zadní stranu desky). V takovém případě se v grafu zobrazí dvě různé křivky, které jsou označeny příponou: „Vpředu“ a „Vzadu“, viz Mesh Section v oddílech kapitol.

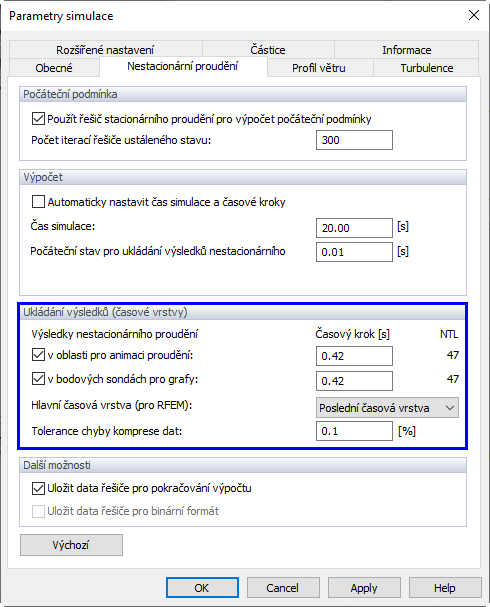

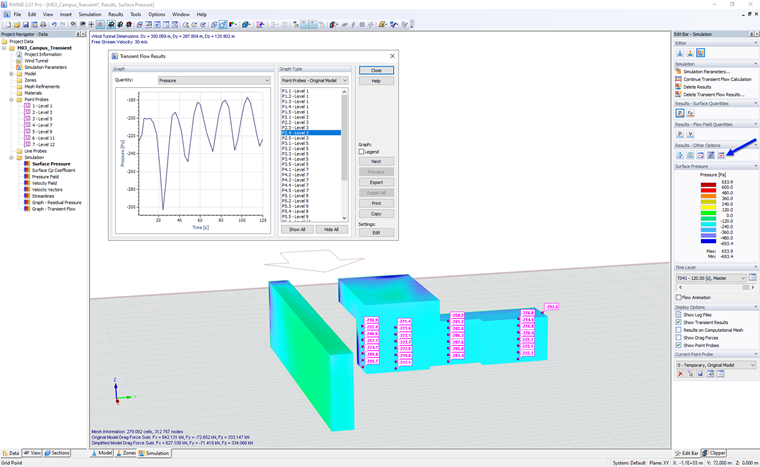

Abychom to shrnuli, před výpočtem je třeba definovat bodové sondy v místě zájmu a aktivovat ukládání dat pro grafy v Parametry simulace, pak po výpočtu nestacionárních jevů lze zobrazit křivky pro vybranou bodovou sondu v dané časové vrstvě, jak je vidět v obrázek níže.

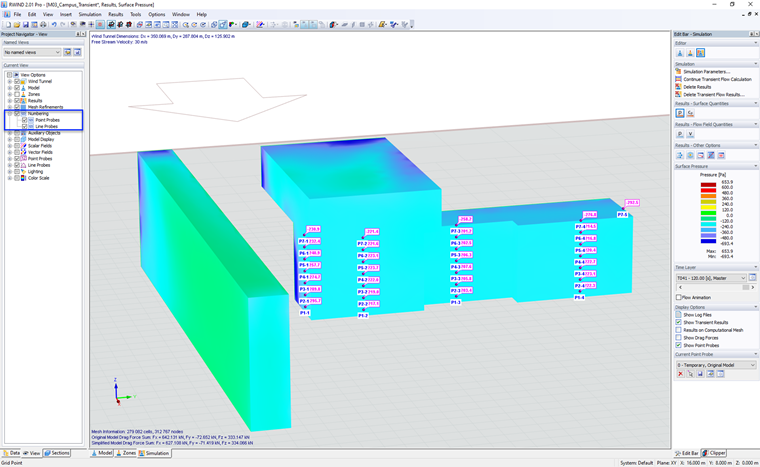

Názvy křivek v grafu odpovídají číslování bodů sondy, které lze zobrazit v grafice podle obrázku níže.
