La funzione "Grafico lungo la linea" consente di definire una linea sul modello o nel piano dell'affettatrice, e quindi creare un diagramma in sezione dei risultati lungo la linea. Il modello "M05_Golf" nel gruppo di progetto "Demo", ad esempio, include alcune sonde di linea per i risultati del campo di flusso di un modello di auto.

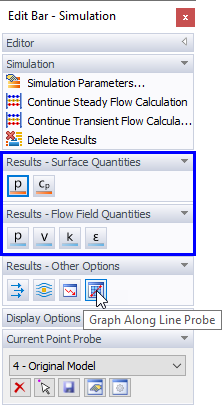

Per creare un grafico a linee, utilizzare il pulsante "Grafico lungo la linea della sonda".
disponibile nella sezione Risultati del pannello. Si noti che questa funzione è applicabile solo alle quantità della superficie e del campo di flusso.

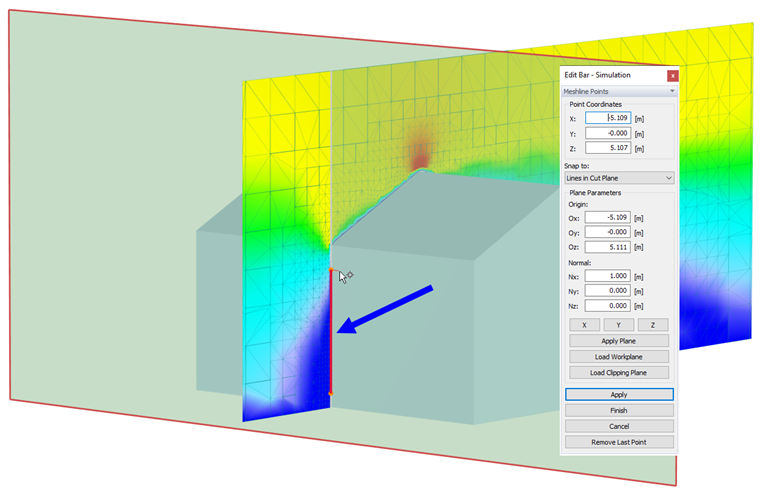

Una volta che la funzione è stata attivata, è possibile selezionare i punti rilevanti della linea (o polilinea) facendo clic con il mouse. Le coordinate dei punti sono visualizzate nel pannello che ha un layout specifico per questo scopo. Lì, se necessario, è anche possibile modificare lo snap ad oggetto. Dopo aver selezionato due (o più) punti della linea, fare clic
.

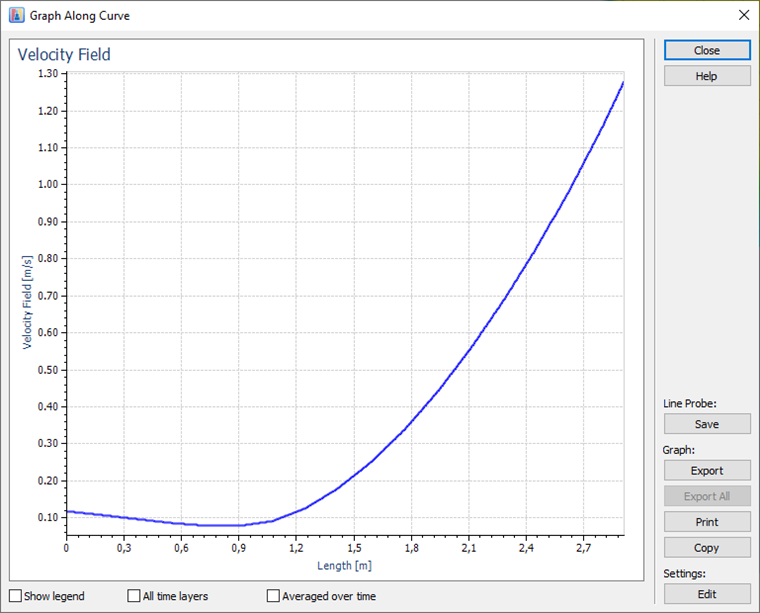

Apparirà la finestra di dialogo "Grafico lungo la curva".
Per definire questo diagramma come Nuova sonda di linea, usa

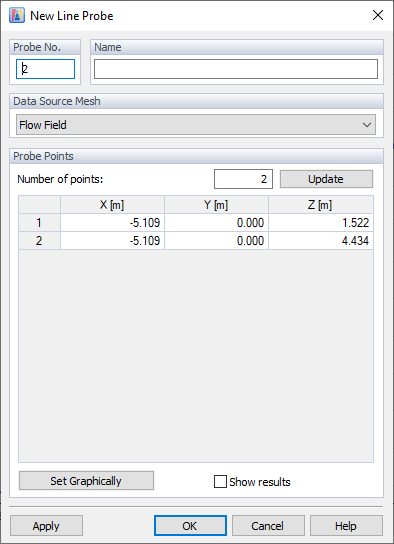

pulsante. Apparirà un'altra finestra di dialogo in cui è possibile inserire il "Nome" della sonda e controllare le coordinate di ciascun punto.
Le opzioni della sezione "Mesh origine dati" controllano a quale tipo di mesh si riferiscono le sonde. Le sonde "lineari" sono specifiche per la mesh del volume finito del campo di flusso (per le quantità del campo di flusso) o del modello semplificato (per le quantità di superficie), vedere il capitolo Sonde.

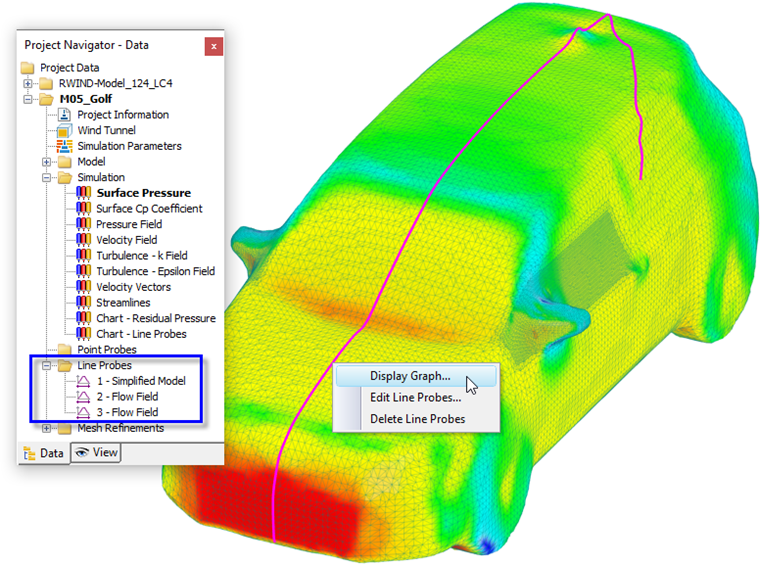

Tutte le sonde lineari definite dall'utente sono elencate nel navigatore "Dati". Utilizzare il menu di scelta rapida di una sonda lineare, che è disponibile sia nel navigatore che nel grafico, per visualizzare il diagramma e per modificare o eliminare un elemento.
I risultati di ogni sonda di linea vengono salvati per punti lungo la linea. Si noti che non saranno utilizzati per la documentazione dei risultati nella relazione di calcolo di RFEM 6 o RSTAB 9.
Valori anteriori e posteriori lungo le curve

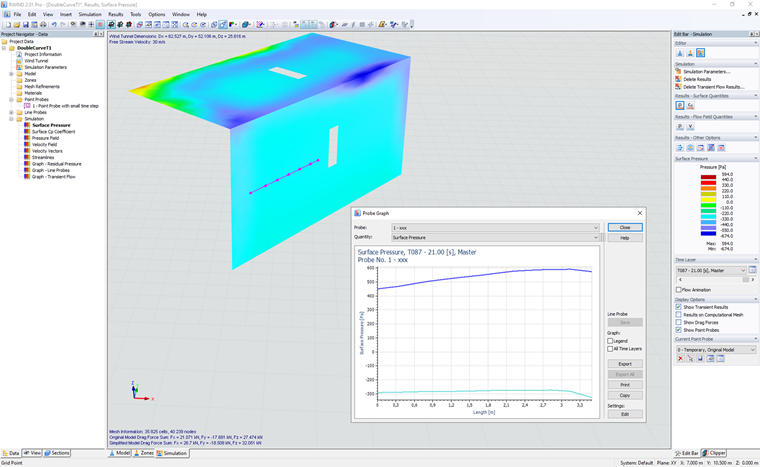

C'è la possibilità di visualizzare la distribuzione delle quantità lungo le curve o le sonde di linea posizionate sul modello originale. Ciò non era possibile in precedenza (RWIND 1.x) a causa del rischio di doppi valori (anteriore e posteriore) su alcuni modelli (ad esempio, su una piastra verticale sottile con spessore zero). Questo problema è stato risolto mostrando due curve nel grafico in questi casi, una per i valori sul lato anteriore e l'altra per i valori sul lato posteriore del modello. Per ulteriori informazioni sui valori anteriore e posteriore, vedere il capitolo seguente Sections, Mesh Section Information .
Problemi con la definizione della sonda di linea
Ci sono alcuni problemi intorno alla corretta definizione delle sonde di linea.
Suggerimento

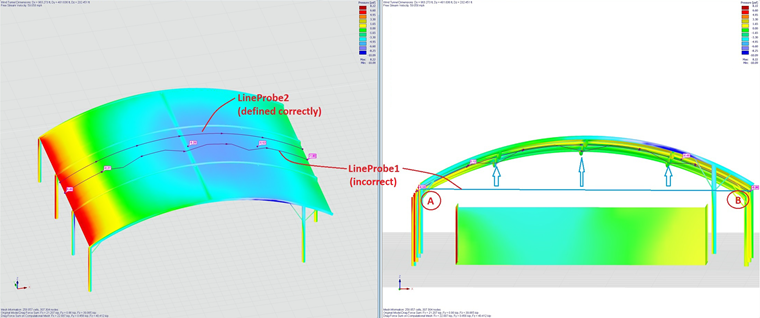

Se la sonda lineare è definita da soli 2 punti (A,B) durante l'input grafico, la sua proiezione sul modello è fatta in modo tale che il segmento AB sia diviso internamente in N punti ausiliari e ciascuno di questi punto è proiettato nel punto più vicino del modello. In alcune situazioni, tuttavia, questo può dare un risultato indesiderato. La soluzione è utilizzare più punti di definizione della sonda di linea quando la si inserisce graficamente.
Suggerimento

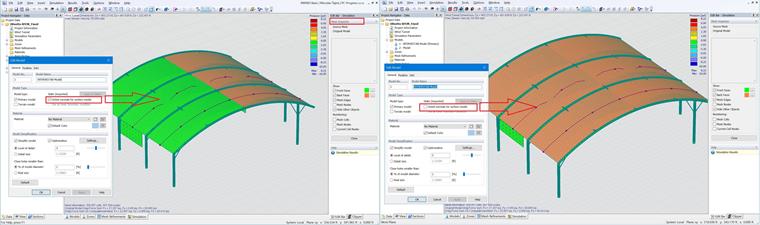

Per i modelli che contengono superfici con spessore zero, è spesso necessario orientare automaticamente i triangoli che definiscono la forma del modello. Tuttavia, l'orientamento automatico dei triangoli non è sempre ottimale e, al contrario, l'orientamento originale dei triangoli potrebbe essere più adatto. Quindi si consiglia di disattivare l'orientamento automatico dei triangoli quando ci sono dei problemi con le sonde lineari. Lo strumento "Impostazioni mesh" può essere utilizzato per verificare l'orientamento dei triangoli.
