Gráfico a lo largo de la línea

La función "Gráfica a lo largo de la línea" le permite definir una línea en el modelo o en el plano de corte y, por lo tanto, crear un diagrama de sección de los resultados a lo largo de la línea. El modelo "M05_Golf" en el grupo de proyectos "Demo", por ejemplo, incluye algunos sondeos de línea para los resultados del campo de flujo de un modelo de coche.

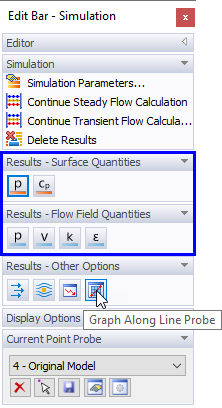

Para crear un gráfico de líneas, use el botón "Gráfico a lo largo de la sonda" Icono de gráfico a lo largo de la sonda de línea que está disponible en la sección Resultados del panel. Tenga en cuenta que esta función solo es aplicable a las cantidades de superficie y campo de flujo.

Una vez activada la función, puede seleccionar los puntos relevantes de la línea (o polilínea) haciendo clic con el ratón. Las coordenadas de los puntos se muestran en el panel que tiene un diseño específico para este propósito. Allí, también puede modificar la referencia a objetos, si es necesario. Cuando haya seleccionado dos (o más) puntos de la línea, haga clic en Botón "Finalizar" .

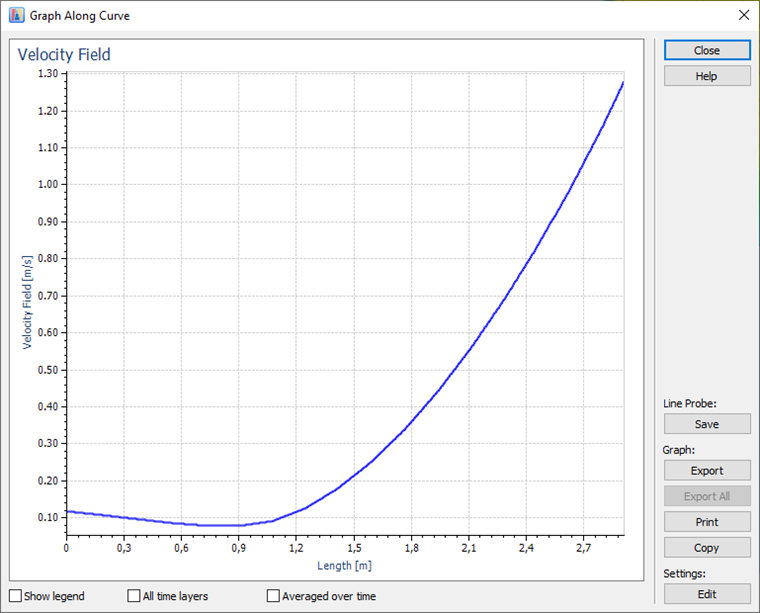

Aparece el cuadro de diálogo "Gráfica a lo largo de la curva".

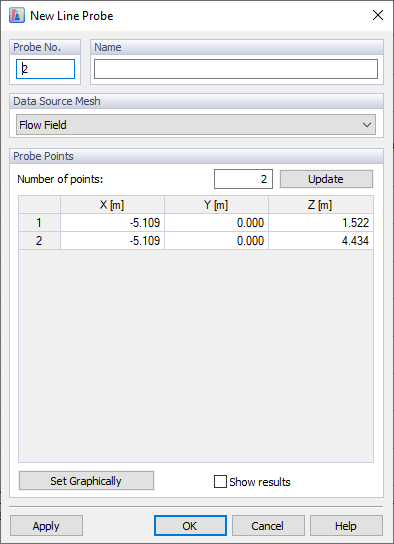

Para definir este diagrama como Nueva sonda de línea, use el Botón "Guardar" . Aparece otro cuadro de diálogo donde puede introducir el "Nombre" del palpador y comprobar las coordenadas de cada punto.

Las opciones de la sección "Malla de la fuente de datos" controlan a qué tipo de malla se refieren los palpadores. Los sondeos de "línea" son específicos para la malla de volumen finito del campo de flujo (para cantidades de campo de flujo) o del modelo simplificado (para cantidades de superficie), consulte el capítulo Sondeos.

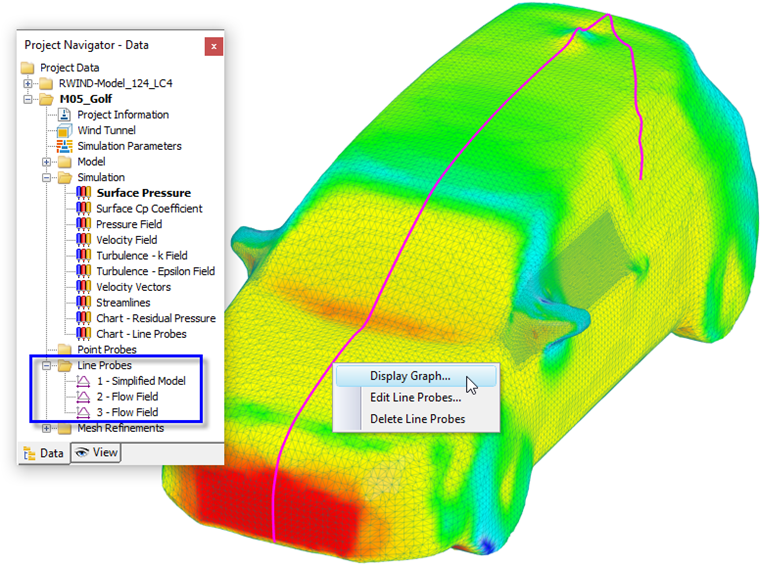

Todos los sondeos de línea definidos por el usuario se enumeran en el navegador "Datos". Use el menú contextual de un palpador de línea, que está disponible tanto en el navegador como en el gráfico, para mostrar el diagrama y modificar o eliminar un elemento.

Los resultados de cada sondeo de línea se guardan por puntos a lo largo de la línea. Tenga en cuenta que no se utilizarán para la documentación de los resultados en el informe de RFEM 6 o RSTAB 9.

Valores delanteros y traseros a lo largo de las curvas

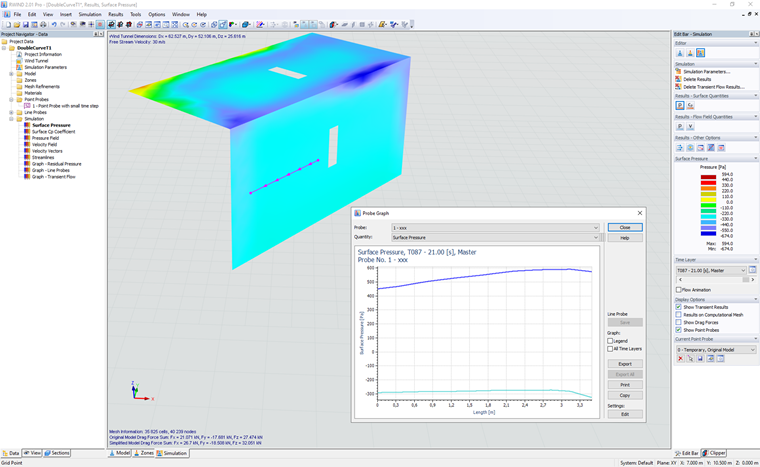

Existe la opción de mostrar la distribución de cantidades a lo largo de las curvas o sondas de línea colocadas en el modelo original. Esto no era posible anteriormente (RWIND 1.x) debido al riesgo de valores dobles (anverso y reverso) en algunos modelos (por ejemplo, en una placa vertical delgada con espesor cero). Este problema se ha resuelto mostrando dos curvas en el gráfico en tales casos, una para los valores en el lado frontal y la otra para los valores en el lado posterior del modelo. Para más información sobre los valores del anverso y reverso, ver el siguiente capítulo Secciones, Información de la sección de malla .

Problemas con la definición de la sonda de línea

Hay algunos problemas en torno a la definición correcta de los sondeos de línea.

Consejo

Si el palpador de líneas se define mediante solo 2 puntos (A,B) durante la entrada gráfica, entonces su proyección en el modelo se realiza de tal manera que el segmento AB se divide internamente en N puntos auxiliares y cada uno se proyecta en el punto más cercano del modelo. En algunas situaciones, sin embargo, esto puede dar un resultado no deseado. La solución es utilizar más puntos de definición del palpador de línea al introducirlo gráficamente.#imag@053934#

Consejo

Para modelos que contienen superficies con espesor cero, a menudo es necesario orientar automáticamente los triángulos que definen la forma del modelo. Sin embargo, la orientación automática de los triángulos no siempre es óptima y, por el contrario, la orientación original de los triángulos puede ser más adecuada. Por lo tanto, recomendamos desactivar la orientación automática de los triángulos cuando haya algunos problemas con los sondeos de línea. La herramienta "Inspector de malla" se puede utilizar para comprobar la orientación de los triángulos.#imag@053935#
