Wykres wzdłuż linii

Funkcja "Wykres wzdłuż linii" umożliwia zdefiniowanie linii na modelu lub w płaszczyźnie slicera, a tym samym utworzenie wykresu przekrojowego wyników wzdłuż linii. Na przykład model "M05_Golf" w grupie projektów "Demo" zawiera sondy liniowe dla wyników pola przepływu modelu samochodu.

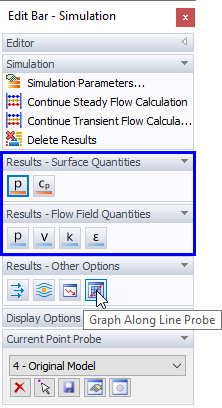

Aby utworzyć wykres liniowy, użyj przycisku "Wykres wzdłuż sondy liniowej" Ikona wykresu wzdłuż linii, sondy dostępnej w sekcji Wyniki panelu. Należy pamiętać, że funkcja ta ma zastosowanie tylko do wielkości pola powierzchni i przepływu.

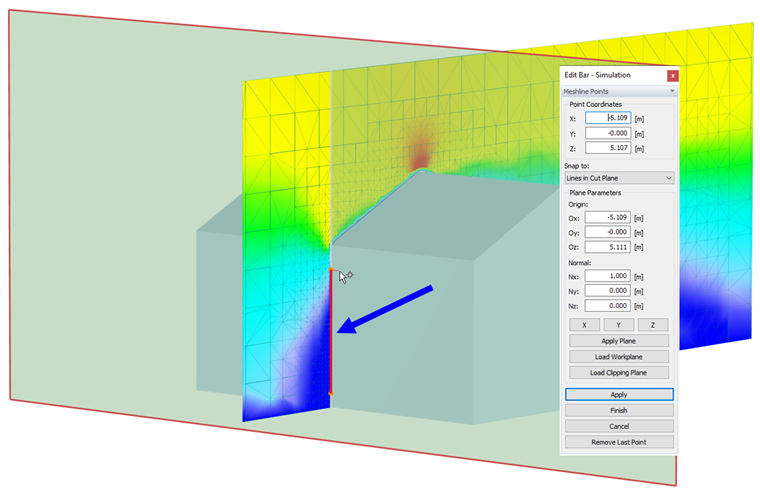

Po aktywowaniu funkcji można wybrać odpowiednie punkty linii (lub polilinii) poprzez kliknięcie myszą. Współrzędne punktów wyświetlane są w panelu, który posiada specjalny układ. W razie potrzeby można tam również zmodyfikować tryb lokalizacji. Po zaznaczeniu dwóch (lub więcej) punktów linii należy kliknąć Przycisk "Zakończ" .

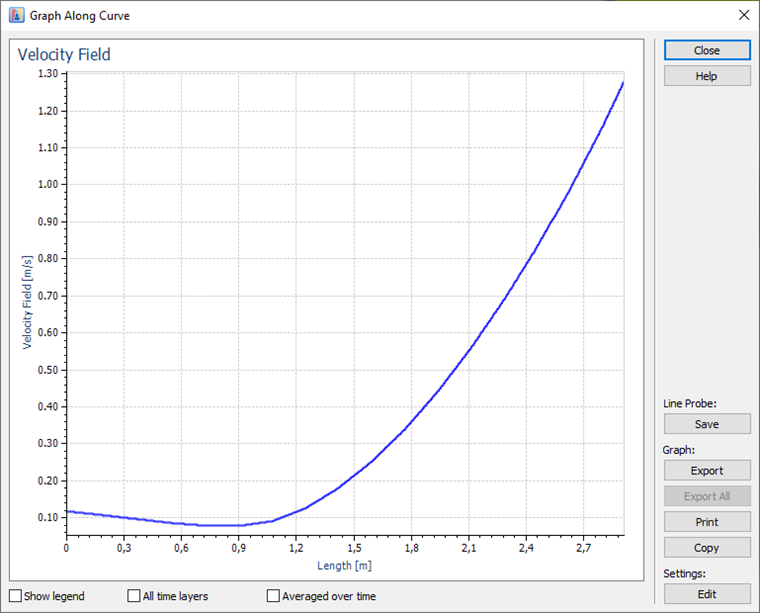

Pojawi się okno dialogowe "Wykres wzdłuż krzywej".

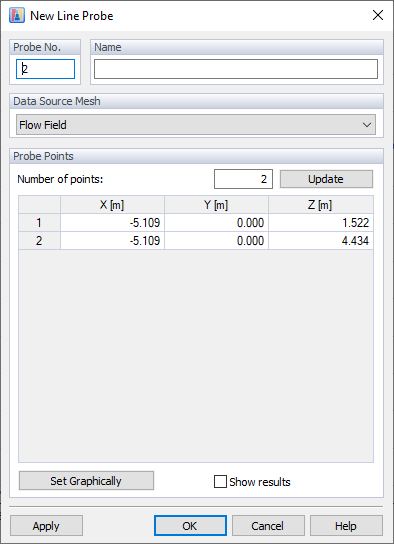

Aby zdefiniować ten wykres jako Nowa sonda liniowa, użyj Przycisk "Zapisz" przycisk. Pojawi się kolejne okno dialogowe, w którym można wprowadzić „Nazwę“ sondy i sprawdzić współrzędne każdego punktu.

Opcje w sekcji 'Siatka źródeł danych' określają, do którego typu siatki odnoszą się sondy. Sondy "liniowe" są specyficzne dla siatki objętości skończonych pola przepływu (dla wielkości pola przepływu) lub modelu uproszczonego (dla wielkości powierzchniowych), patrz rozdz. Sondy.

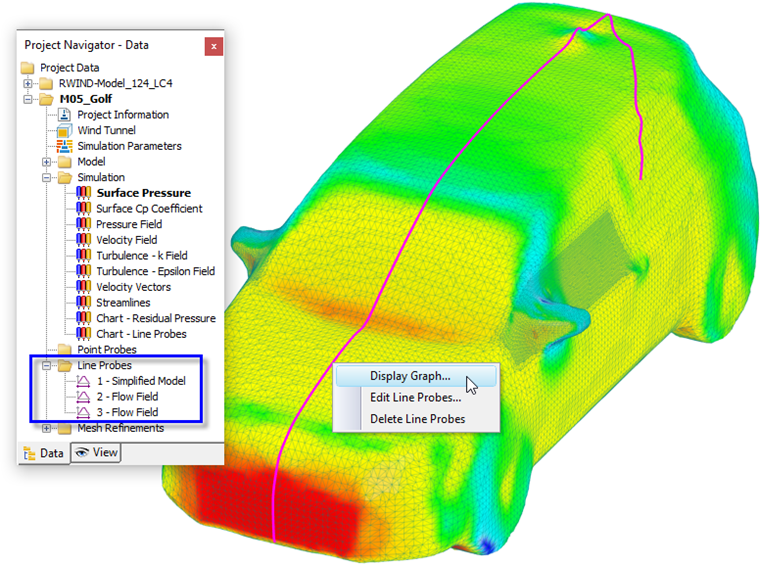

Wszystkie sondy liniowe zdefiniowane przez użytkownika są wyświetlane w nawigatorze "Dane". Za pomocą menu kontekstowego sondy liniowej, dostępnego zarówno w nawigatorze, jak i w grafice, można wyświetlić wykres oraz zmodyfikować lub usunąć wybrany element.

Wyniki każdej sondy liniowej są zapisywane według punktów wzdłuż linii. Należy pamiętać, że nie zostaną one wykorzystane do udokumentowania wyników w protokole wydruku programu RFEM 6 lub RSTAB 9.

Przednie i tylne wartości wzdłuż krzywych

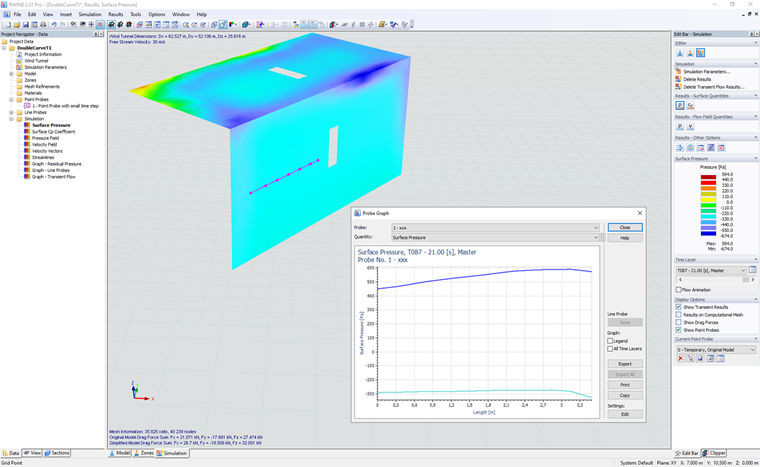

Istnieje możliwość wyświetlenia rozkładu ilości wzdłuż krzywych lub próbników liniowych umieszczonych na modelu oryginalnym. Wcześniej nie było to możliwe (RWIND 1.x) ze względu na ryzyko podwójnych wartości (przód i tył) w niektórych modelach (np. na cienkiej pionowej płycie o zerowej grubości). Problem ten został rozwiązany poprzez pokazanie na wykresie dwóch krzywych, jednej dla wartości na przedniej stronie, a drugiej dla wartości na tylnej stronie modelu. Więcej informacji na temat wartości przednich i tylnych można znaleźć w następnym rozdziale Przekroje, informacje o przekrojach siatki .

Problemy z definicją sondy liniowej

Występują pewne problemy z prawidłową definicją sond liniowych.

Wskazówka

Jeżeli podczas wprowadzania graficznego zdefiniowano próbkę liniową za pomocą tylko 2 punktów (A, B), to jej rzutowanie na model odbywa się w taki sposób, że segment AB jest wewnętrznie podzielony na N punktów pomocniczych, z których każdy punkt jest rzutowany na najbliższy punkt modelu. W niektórych sytuacjach może to jednak prowadzić do niepożądanych wyników. Rozwiązaniem jest zastosowanie większej liczby punktów definicji sondy liniowej podczas graficznego wprowadzania.#imag@053934#

Wskazówka

W przypadku modeli zawierających powierzchnie o zerowej grubości często konieczne jest automatyczne zorientowanie trójkątów definiujących kształt modelu. Jednak automatyczna orientacja trójkątów nie zawsze jest optymalna, a wręcz przeciwnie, bardziej odpowiednia może być pierwotna orientacja trójkątów. Dlatego w przypadku problemów z sondami liniowymi zaleca się wyłączenie automatycznej orientacji trójkątów. Do sprawdzenia orientacji trójkątów można użyć narzędzia "Inspektor siatki".#imag@053935#
