Nube de puntos

Este objeto contiene un conjunto de uno o más puntos ubicados arbitrariamente en el espacio 3D. Estos puntos se pueden usar para varios propósitos, por ejemplo, como la fuente de partículas que fluyen en el cálculo del flujo transitorio, como puntos para generar líneas de corriente, etc. La nueva nube de puntos se puede crear gráficamente o utilizando un cuadro de diálogo, como se muestra en la imagen Nueva nube de puntos.

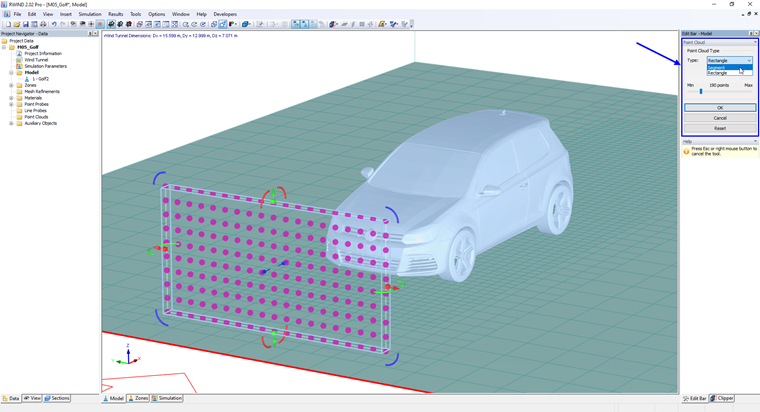

Las herramientas gráficas para crear este objeto le permiten generar puntos en forma de rejilla rectangular o circular y colocarlos fácilmente en la ubicación deseada, como se muestra en la imagen Nueva nube de puntos gráficamente.

En la sección "Nube de puntos" en la "Barra de edición", puede definir el tipo de "Nube de puntos": Rectangular o segmento. Puede mover o girar el objeto "Nube de puntos" en la ventana de trabajo; hay más información disponible sobre la manipulación del modelo en el capítulo Manipulación del modelo. En esta sección, también puede establecer el número de puntos que componen la nube de puntos.

La segunda opción es crear una Nueva nube de puntos mediante el cuadro de diálogo.

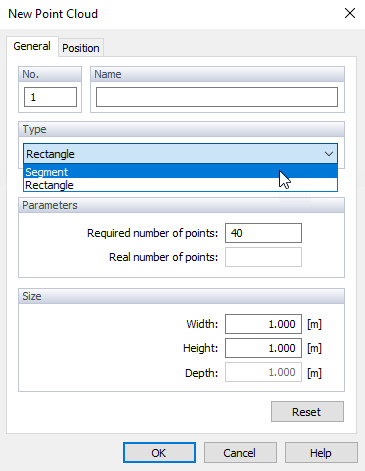

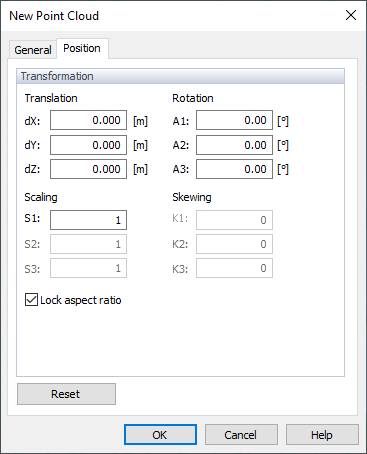

Aquí, además de la misma configuración para el tipo y número de puntos, también se establece el tamaño de la "nube de puntos". En la segunda pestaña Posición, hay una configuración manual de la posición de la "Nube de puntos" en el espacio de trabajo y la "Escala" del objeto.

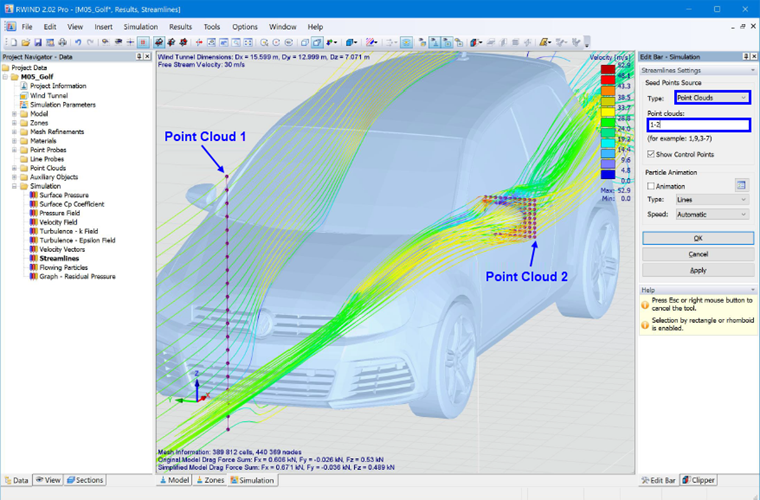

La "nube de puntos" se puede utilizar como fuente para "partículas que fluyen" o para la generación de "líneas de corriente"; los resultados se pueden ver en la imagen Resultados de la nube de puntos.
