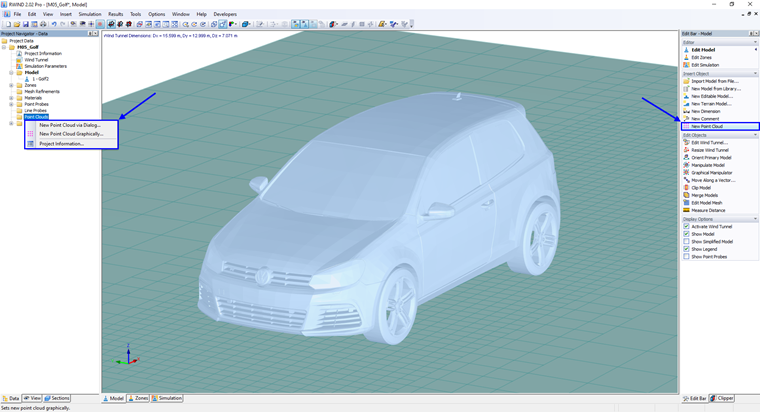

Questo oggetto contiene un set di uno o più punti posizionati arbitrariamente nello spazio 3D. Questi punti possono quindi essere utilizzati per vari scopi, ad esempio come fonte di particelle che scorrono nel calcolo del flusso transitorio, come punti per generare linee di flusso, e così via. La nuova nuvola di punti può essere creata graficamente o utilizzando una finestra di dialogo, come mostrato nell'immagine Nuova nuvola di punti.

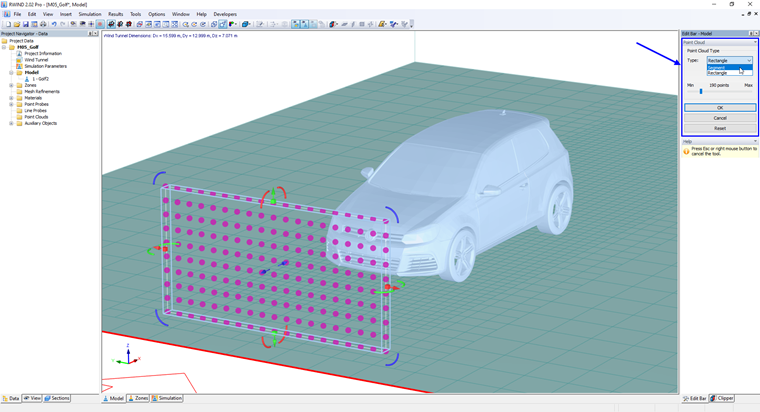

Gli strumenti grafici per creare questo oggetto consentono di generare punti sotto forma di una griglia rettangolare o circolare e posizionarli facilmente nella posizione desiderata, come mostrato nell'immagine Nuova nuvola di punti graficamente.
Nella sezione "Nuvola di punti" nella "Barra di modifica", è possibile definire il tipo di "Nuvola di punti": Rettangolare o segmento. È possibile spostare o ruotare l'oggetto "Nuvola di punti" nella finestra di lavoro; ulteriori informazioni sulla manipolazione del modello sono disponibili nel capitolo Manipola modello. In questa sezione, è anche possibile impostare il numero di punti che compongono la nuvola di punti.

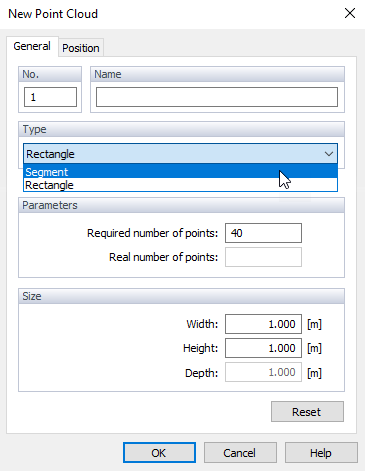

La seconda opzione è creare una nuova nuvola di punti tramite finestra di dialogo.

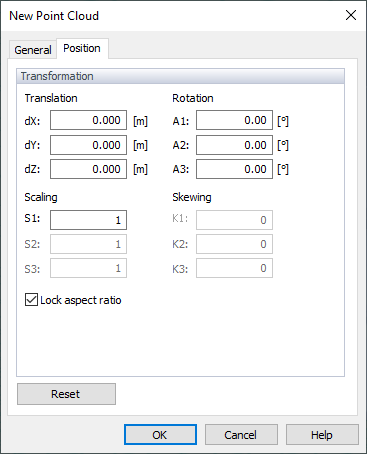

Qui, oltre alle stesse impostazioni per il tipo e il numero di punti, viene impostata anche la dimensione della "nuvola di punti". Nella seconda scheda Posizione, c'è un'impostazione manuale della posizione della "Nuvola di punti" nell'area di lavoro e della "Scala" dell'oggetto.

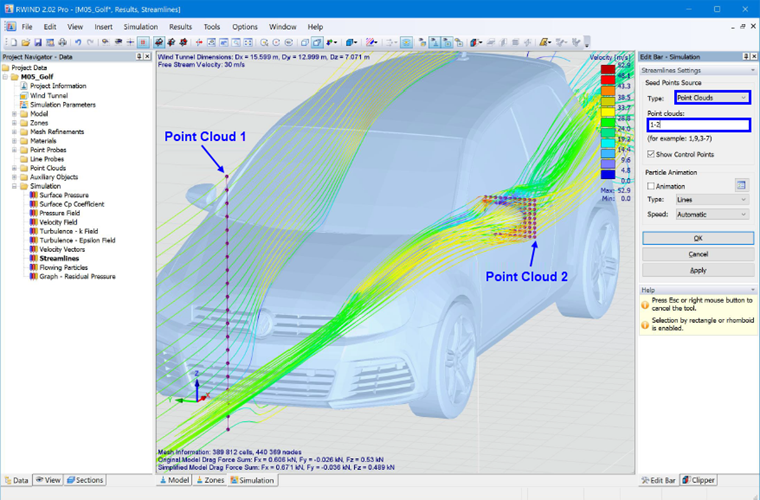

"Nuvola di punti" può essere utilizzata come fonte per "Particelle fluide" o per la generazione della "Linea di flusso"; i risultati possono essere visti nell'immagine Risultati della nuvola di punti.
