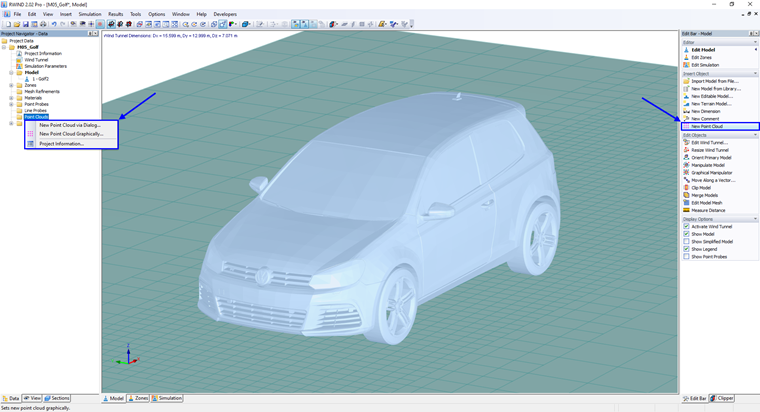

Dieses Objekt enthält einen Satz von einem oder mehreren Punkten, die beliebig im 3D-Raum angeordnet sind. Diese Punkte können für verschiedene Zwecke verwendet werden, beispielsweise als Quelle fließender Partikel bei der Berechnung transienter Strömungen oder als Punkte zur Erzeugung von Strömungslinien. Die neue Punktwolke kann grafisch oder über ein Dialogfeld erstellt werden, wie im Bild Neue Punktwolke dargestellt.

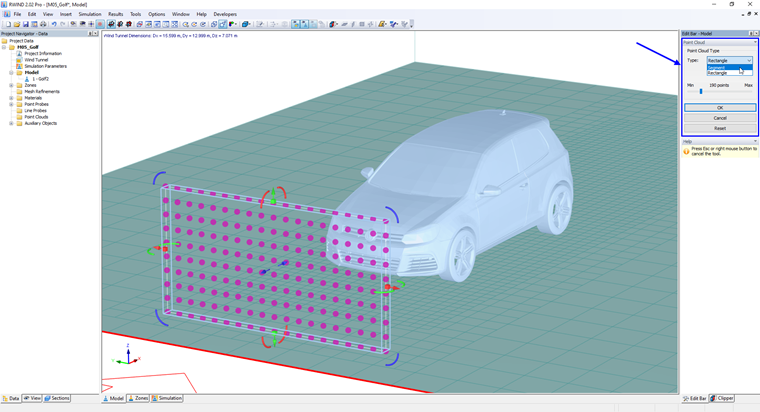

Grafische Tools zum Erstellen dieses Objekts ermöglichen es Ihnen, Punkte in Form eines rechteckigen oder kreisförmigen Gitters zu generieren und diese einfach an der gewünschten Stelle zu positionieren, wie im Bild Neue Punktwolke grafisch gezeigt.
Im Abschnitt "Punktwolke" der "Bearbeitungsleiste" können Sie den Typ der "Punktwolke" definieren. Rechteckig oder als Segment. Das Objekt "Punktwolke" kann im Arbeitsfenster sowohl verschoben als auch gedreht werden. Weitere Informationen zur Modellmanipulation werden im Kapitel Modell manipulieren gefunden. In diesem Abschnitt können Sie auch die Anzahl der Punkte festlegen, aus denen die Punktwolke bestehen soll.

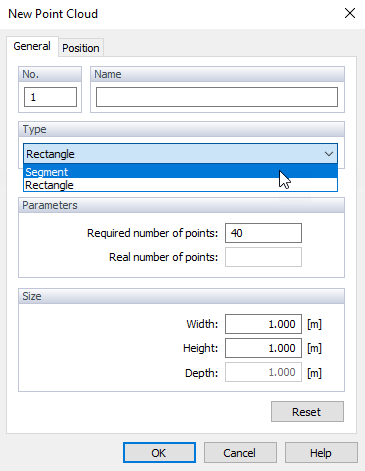

Die zweite Möglichkeit ist die Erstellung einer Neue Punktwolke über Dialogfeld.

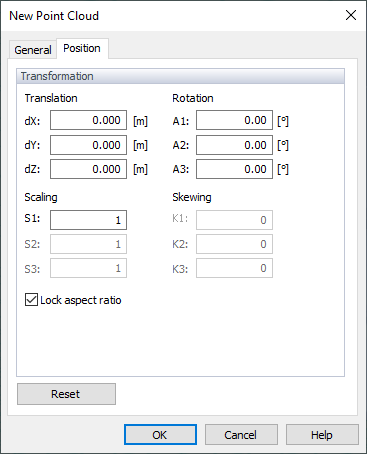

Hier wird zusätzlich zu den gleichen Einstellungen für den Typ und die Anzahl der Punkte auch die Größe der "Punktwolke" festgelegt. Auf dem zweiten Register Position gibt es eine manuelle Einstellung der Position der "Punktwolke" im Arbeitsraum und die "Skalierung" des Objekts.
Die "Punktwolke" kann als Quelle für "Strömungspartikel" oder zur Generierung der "Strömungslinie" verwendet werden. Die Ergebnisse sind im Bild Ergebnisse der Punktwolke zu sehen.
