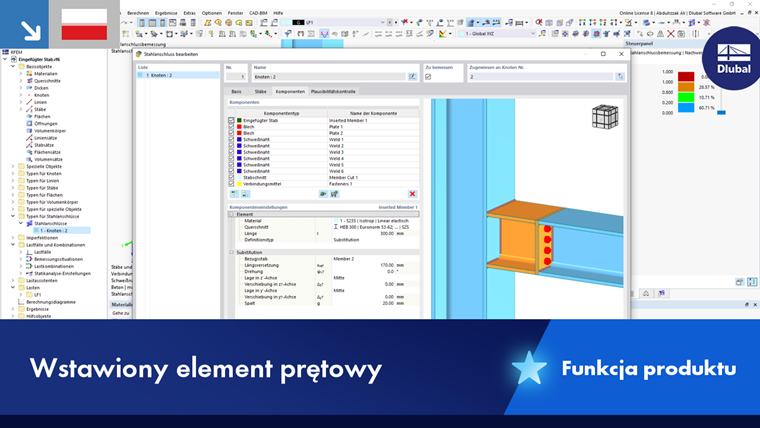

Za pomocą komponentu Wstawiony Pręt możesz dodać pręt w modelu łączenia, który jest uwzględniany tylko przy wymiarowaniu złącza, ale nie w modelu. Połączenie z innymi prętami odbywa się za pomocą spoin i środków łączących.
Aby dostosować wstawiony pręt, można użyć komponentów Fragment Prętu i Edytor Prętu. Dodatkowo dla wstawionego prętu możliwe są elementy wzmacniające, takie jak Sztywność lub Zasłona.

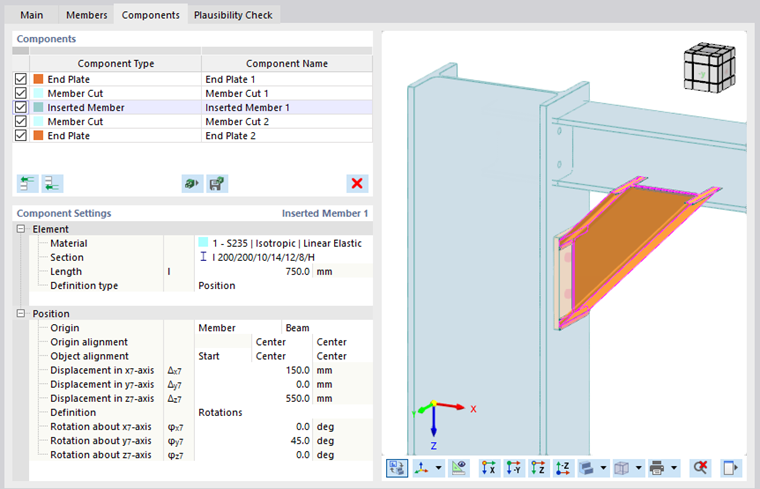

Element
W tej kategorii należy określić właściwości pręta. Wybierz odpowiedni materiał z zdefiniowanych materiałów lub utwórz nowy materiał za pomocą przycisku
. Następnie zdefiniuj przekrój. Użyj również przycisku
w polu wprowadzania, aby wybrać profil z biblioteki.

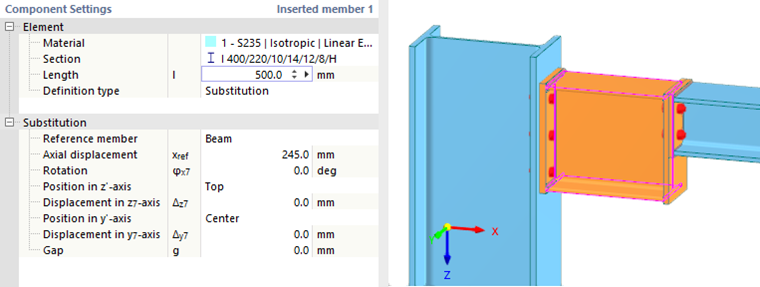

W polu wprowadzania 'Długość' podaj, jak długi ma być wstawiony pręt. Przy zastąpieniu ta wartość określa, o jaką długość pręt odniesienia zostanie skrócony.
W przypadku 'Typu definicji' dostępne są dwie opcje do wyboru:
- Położenie: Nowy pręt może być wstawiony dowolnie.
- Zastąpienie: Część istniejącego pręta jest zastąpiona.
Parametry można następnie określić w następnej kategorii.

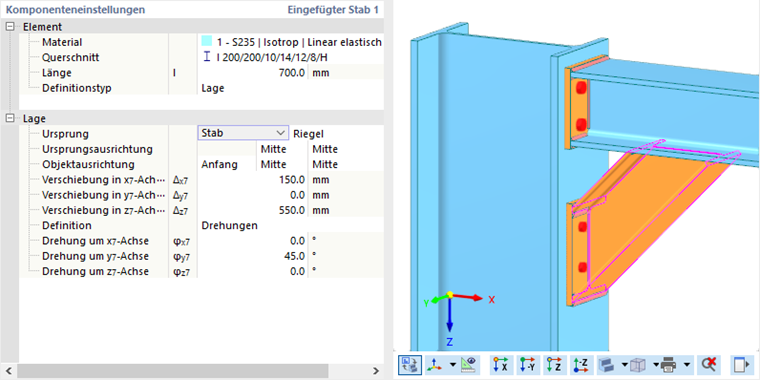

Położenie
Możesz wstawić pręt swobodnie, definiując jego położenie.
Określ położenie początkowe pręta. Na liście obiektów odniesienia, oprócz prętów, dostępne są płyty prętowe, blachy lub inne komponenty. Określ, jak pręt jest zorientowany. Za pomocą wektorów przesunięcia i kątów obrotu możesz precyzyjnie opisać jego położenie.

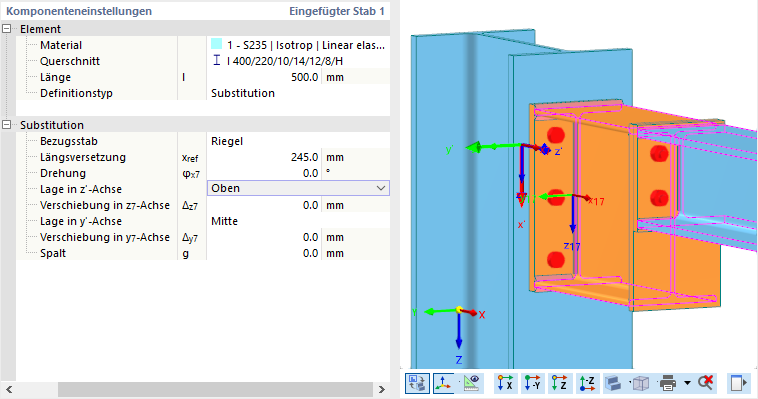

Zastąpienie
Możesz odciąć pręt na końcu i zastąpić go fikcyjnym prętem o innym przekroju.
Wybierz na liście 'Pręt odniesienia': Jest to pręt, który chcesz skrócić. 'Przesunięcie wzdłużne' xref opisuje długość, o jaką wstawiony pręt wraca od węzła końcowego pręta.
Położenie i przesunięcie w kierunku osi y i z można opisać za pomocą odpowiednich list wyboru i wartości. Osie odnoszą się do układu współrzędnych pręta, który można wyświetlić na grafice po prawej stronie za pomocą przycisku
.
Jeśli między wstawionym prętem a oryginałem znajduje się 'Szczelina', podaj jej szerokość g. Pręt oryginalny zostanie wtedy dodatkowo skrócony o tę wartość.
