Eingefügter Stab

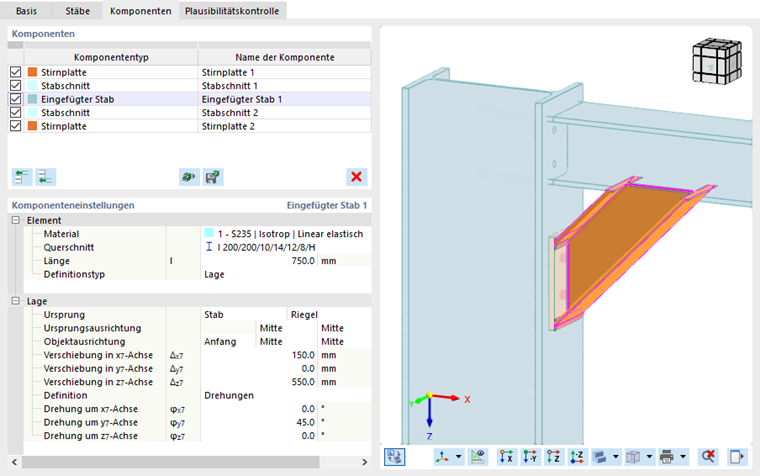

Mit der Komponente Eingefügter Stab können Sie einen Stab im Anschlussmodell ergänzen, der nur bei der Anschlussbemessung berücksichtigt wird, nicht aber im Modell. Die Verbindung zu den anderen Stäben erfolgt über Schweißnähte und Verbindungsmittel.

Um einen eingefügten Stab anzupassen, können Sie die Komponenten Stabschnitt und Stabeditor verwenden. Zusätzlich sind für einen eingefügten Stab Verstärkungselemente wie eine Steife oder Voute möglich.

Element

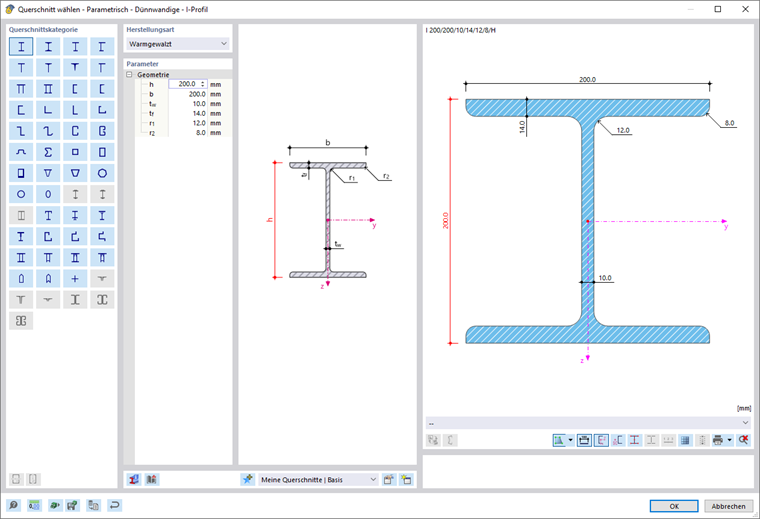

In dieser Kategorie sind die Eigenschaften des Stabes festzulegen. Wählen Sie aus den definierten Materialien das passende Material aus oder legen Sie über die Schaltfläche Objekt bearbeiten ein neues Material an. Definieren Sie dann den Querschnitt. Verwenden Sie auch hier die Schaltfläche Objekt bearbeiten im Eingabefeld, um das Profil in einer Bibliothek auswählen.

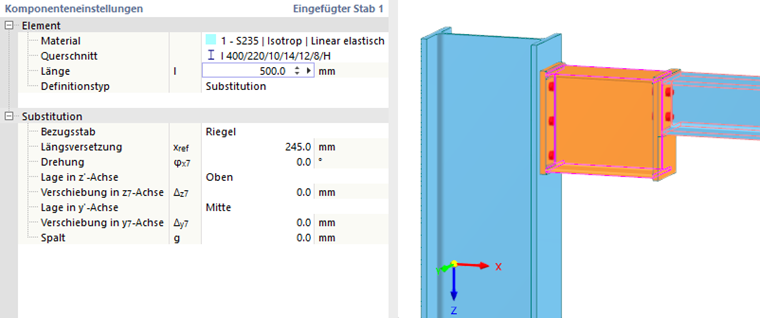

Im Eingabefeld der 'Länge' geben Sie an, wie lang der eingefügte Stab sein soll. Bei einer Substitution legt dieser Wert fest, um welche Länge der Bezugsstab gekürzt wird.

Für den 'Definitionstyp' stehen in der Liste zwei Möglichkeiten zur Auswahl:

  • Lage: Ein neuer Stab kann frei eingefügt werden.
  • Substitution: Ein Teil eines bestehenden Stabes wird ersetzt.

Die Parameter können Sie dann in der nächsten Kategorie festlegen.

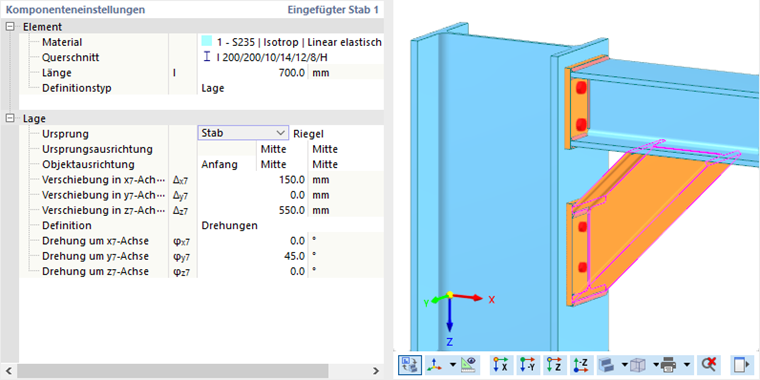

Lage

Sie können einen Stab frei einfügen, indem Sie dessen Position definieren.

Legen Sie den Ursprung des Stabes fest. In der Liste des Bezugsobjekte stehen neben Stäben auch Stabplatten, Bleche oder andere Komponenten zur Auswahl. Geben Sie an, wie der Stab ausgerichtet ist. Mit den Verschiebevektoren und Drehwinkeln können Sie seine Lage dann präzise beschreiben.

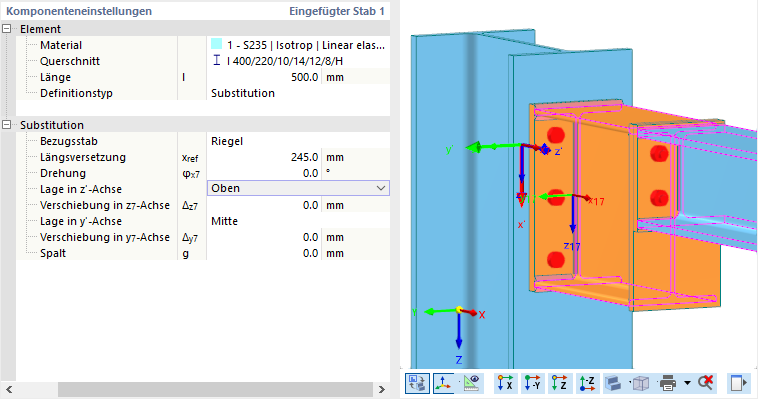

Substitution

Sie können einen Stab am Ende abschneiden und durch einen fiktiven Stab mit einem anderen Querschnitt ersetzen.

Wählen Sie in der Liste den 'Bezugsstab' aus: Dies ist der Stab, den Sie verkürzen möchten. Die 'Längsversetzung' xref beschreibt die Länge, um die der eingefügte Stab vom Endknoten des Stabes zurückspringt.

Die Lage und Verschiebung in Richtung der Achsen y und z können Sie über die entsprechenden Auswahllisten und Werte beschreiben. Die Achsen beziehen sich auf das Koordinatensystem der Stabes, das Sie in der Grafik rechts über die Schaltfläche Koordinatensystem einblenden können.

Falls zwischen dem eingefügten Stab und dem Original ein 'Spalt' vorliegt, geben Sie dessen Breite g an. Der Originalstab wird dann zusätzlich um diesen Wert verkürzt.

Tipp

Die Komponente Stummel entspricht einem eingefügten Stab des Typs 'Substitution'.
