插入的杆件

使用插入的杆件组件可以将只在节点设计时考虑，而不是模型中的杆件添加到节点模型中。 Die Verbindung zu den anderen Stäben erfolgt über Schweißnähte und Verbindungsmittel.

Um einen eingefügten Stab anzupassen, können Sie die Komponenten Stabschnitt und Stabeditor verwenden. Zusätzlich sind für einen eingefügten Stab Verstärkungselemente wie eine Steife oder Voute möglich.

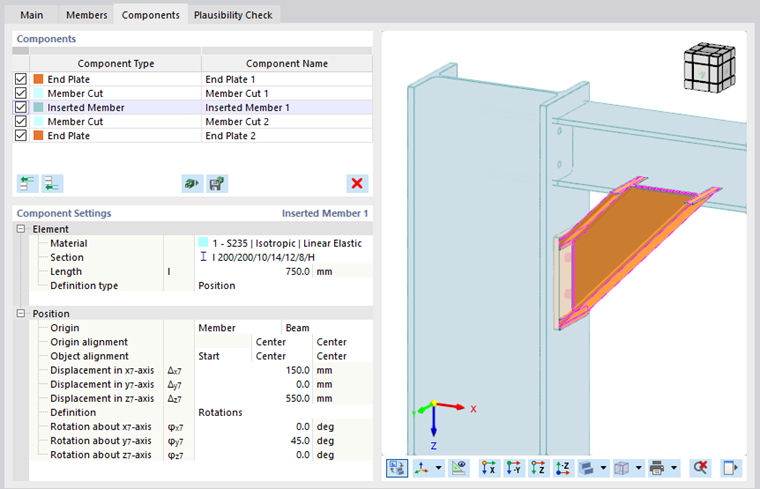

插入杆件的组件设置

单元

In dieser Kategorie sind die Eigenschaften des Stabes festzulegen. Wählen Sie aus den definierten Materialien das passende Material aus oder legen Sie über die Schaltfläche 是编辑按钮。 Definieren Sie dann den Querschnitt. Verwenden Sie auch hier die Schaltfläche im Eingabefeld, um das Profil in einer Bibliothek auswählen.

在库中选择截面

Im Eingabefeld der 'Länge' geben Sie an, wie lang der eingefügte Stab sein soll. Bei einer Substitution legt dieser Wert fest, um welche Länge der Bezugsstab gekürzt wird.

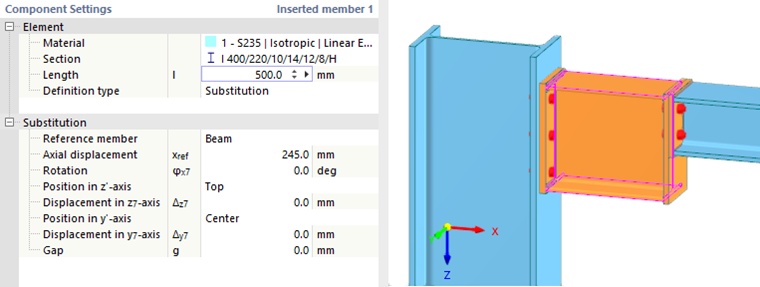

定义插入杆件的长度

Für den 'Definitionstyp' stehen in der Liste zwei Möglichkeiten zur Auswahl:

• 培训地点: Ein neuer Stab kann frei eingefügt werden.
• Substitution: Ein Teil eines bestehenden Stabes wird ersetzt.

Die Parameter können Sie dann in der nächsten Kategorie festlegen.

位置

Sie können einen Stab frei einfügen, indem Sie dessen Position definieren.

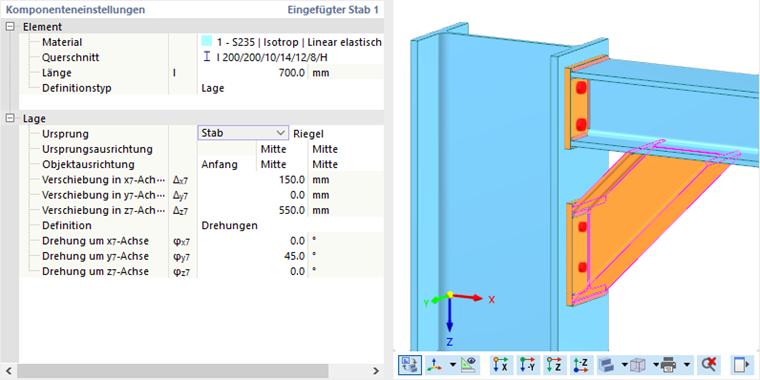

定义插入杆件的位置

Legen Sie den Ursprung des Stabes fest. In der Liste des Bezugsobjekte stehen neben Stäben auch Stabplatten, Bleche oder andere Komponenten zur Auswahl. Geben Sie an, wie der Stab ausgerichtet ist. Mit den Verschiebevektoren und Drehwinkeln können Sie seine Lage dann präzise beschreiben.

替换

Sie können einen Stab am Ende abschneiden und durch einen fiktiven Stab mit einem anderen Querschnitt ersetzen.

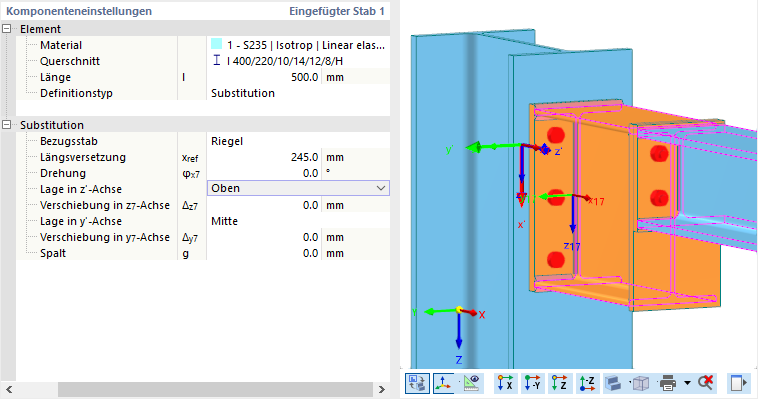

定义参数以替换杆件

Wählen Sie in der Liste den 'Bezugsstab' aus: Dies ist der Stab, den Sie verkürzen möchten. Die 'Längsversetzung' x_ref beschreibt die Länge, um die der eingefügte Stab vom Endknoten des Stabes zurückspringt.

Die Lage und Verschiebung in Richtung der Achsen y und z können Sie über die entsprechenden Auswahllisten und Werte beschreiben. Die Achsen beziehen sich auf das Koordinatensystem der Stabes, das Sie in der Grafik rechts über die Schaltfläche 是编辑按钮。

Falls zwischen dem eingefügten Stab und dem Original ein 'Spalt' vorliegt, geben Sie dessen Breite g an. Der Originalstab wird dann zusätzlich um diesen Wert verkürzt.
