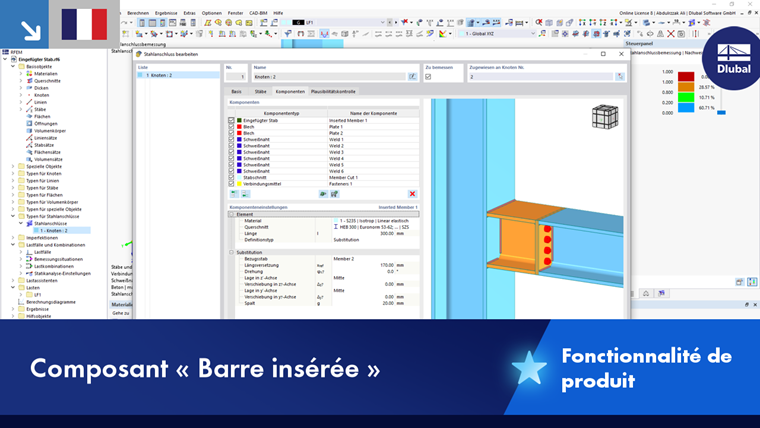

Barre insérée

Avec la composante Barre insérée, vous pouvez ajouter une barre dans le modèle d'assemblage, qui sera prise en compte uniquement lors du calcul de l'assemblage, mais pas dans le modèle. La connexion aux autres barres s'effectue par des soudures et des éléments de liaison.

Pour ajuster une barre insérée, vous pouvez utiliser les composants Segment de barre et Éditeur de barre. De plus, il est possible d'ajouter des éléments de renforcement comme une Raidisseur ou une Gousset pour une barre insérée.

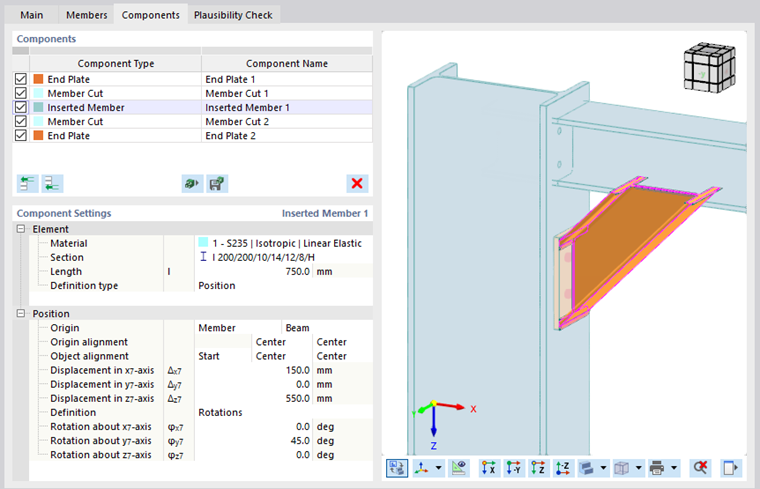

Paramètres du composant pour la barre insérée

Élément

Dans cette catégorie, les propriétés de la barre doivent être définies. Choisissez le matériau approprié dans les matériaux définis ou créez un nouveau matériau via le bouton . Définissez ensuite la section. Utilisez également le bouton dans le champ de saisie pour sélectionner le profil dans une bibliothèque.

Sélection d'une section à partir de la bibliothèque

Dans le champ de saisie de la 'Longueur', indiquez la longueur souhaitée de la barre insérée. Pour une substitution, cette valeur détermine la réduction de longueur de la barre de référence.

Définir la longueur de la barre insérée

Pour le 'Type de définition', deux options sont disponibles dans la liste :

• Position : Une nouvelle barre peut être insérée librement.
• Substitution : Une partie d'une barre existante est remplacée.

Les paramètres peuvent ensuite être définis dans la catégorie suivante.

Position

Vous pouvez insérer librement une barre en définissant sa position.

Définir la position de la barre insérée

Définissez l'origine de la barre. Outre les barres, la liste des objets de référence propose également des nappes de barres, des plaques ou d'autres composants. Précisez comment la barre est orientée. Les vecteurs de translation et les angles de rotation permettent de décrire sa position avec précision.

Substitution

Vous pouvez couper une barre à son extrémité et la remplacer par une barre fictive avec une autre section.

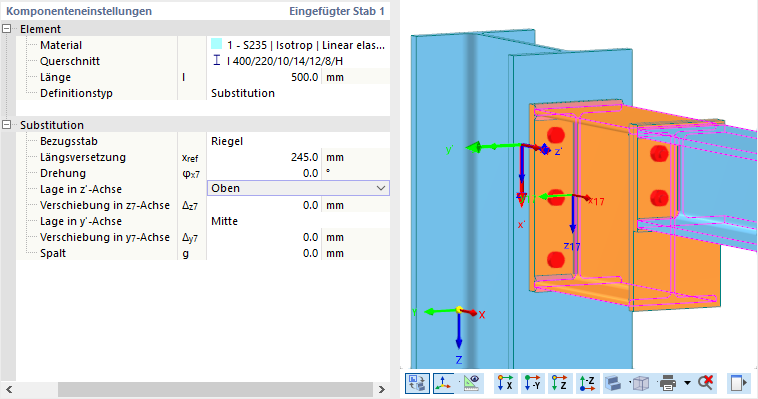

Définir les paramètres pour la substitution d'une barre

Choisissez dans la liste la 'Barre de référence' : c'est la barre que vous souhaitez raccourcir. Le 'Déplacement longitudinal' x_ref décrit la longueur dont la barre insérée se raccourcit par rapport au nœud de fin de la barre.

La position et le déplacement dans les directions des axes y et z peuvent être décrits à l'aide des listes de sélection et des valeurs correspondantes. Les axes se réfèrent au système de coordonnées de la barre, que vous pouvez afficher dans le graphique à droite via le bouton .

S'il y a un 'Intervalle' entre la barre insérée et l'originale, indiquez sa largeur g. La barre originale sera alors raccourcie de cette valeur supplémentaire.
