Résultats par nœuds

Dans la catégorie de résultats du tableau Résultats par nœud, les résultats de l'analyse de poussée sont listés aux nœuds. Les résultats dans les deux onglets sont triés par numéro de nœud.

Déformations globales

Vous pouvez afficher graphiquement les déformations des nœuds via la catégorie de navigateur 'Déformations globales' (voir image Résultats de l'analyse de poussée ). Dans l'onglet de tableau 'Déformations globales', les déformations des nœuds sont présentées sous forme numérique.

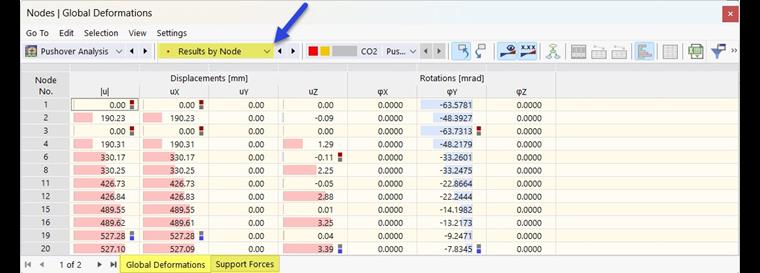

Déformations globales des nœuds dans le tableau pour l’analyse pushover

Les déformations globales indiquent le déplacement total absolu |u|, les déplacements u_X, u_Y et u_Z, ainsi que les rotations φ_X, φ_Y et φ_Z.

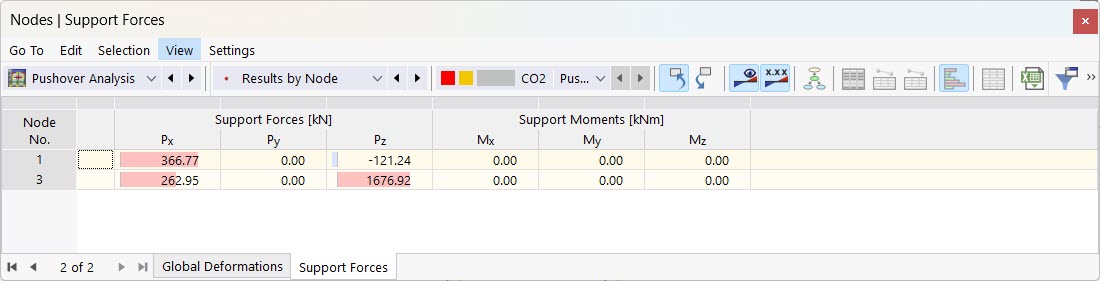

Forces d'appui

L'onglet 'Forces d'appui' liste les forces et moments appliqués dans chaque appui de nœud.

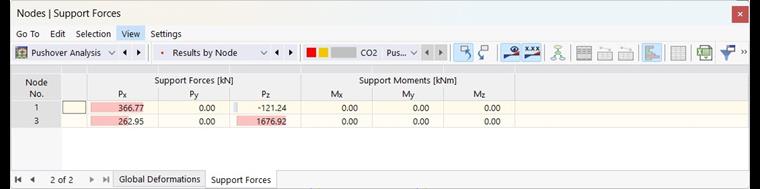

Forces d’appui dans le tableau pour analyse pushover
