Výsledky po uzlech

Ve výsledkové kategorii tabulky Výsledky po uzlech jsou uvedeny výsledky analýzy pushover, které jsou k dispozici v uzlech. Výsledky na obou záložkách jsou seřazeny podle čísla uzlu.

Globální deformace

Deformace uzlů můžete zobrazit graficky prostřednictvím kategorie Globální deformace v navigátoru (viz obrázek Výsledky analýzy pushover ). V záložce tabulky Globální deformace jsou deformace uzlů zobrazeny v číselné formě.

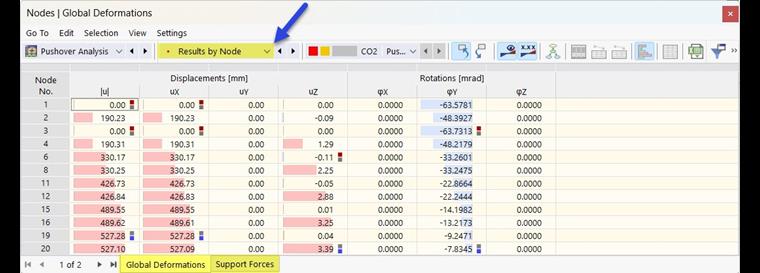

Globální přetvoření uzlů v tabulce pro pushover analýzu

Je uveden absolutní celkový posun |u|, posuny u_X, u_Y a u_Z a také natočení φ_X, φ_Y a φ_Z.

Podporové síly

V záložce Reakční síly jsou uvedeny síly a momenty, které jsou zavedeny do každé uzlové podpory.

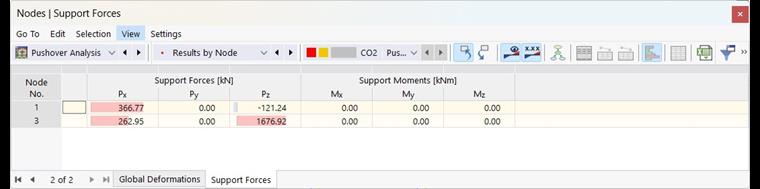

Podpůrné síly v tabulce pro Pushover analýzu
