Wyniki według węzłów

W kategorii wyników tabeli Wyniki dla węzłów wymienione są wyniki analizy Pushover, które dotyczą węzłów. Wyniki w obu zakładkach są sortowane według numerów węzłów.

Globalne przemieszczenia

Możesz wyświetlić przemieszczenia węzłów graficznie poprzez kategorię w Navigatorze 'Globalne przemieszczenia' (zobacz obrazek Wyniki analizy Pushover ). W zakładce tabeli 'Globalne przemieszczenia' przemieszczenia węzłów są przedstawione w formie numerycznej.

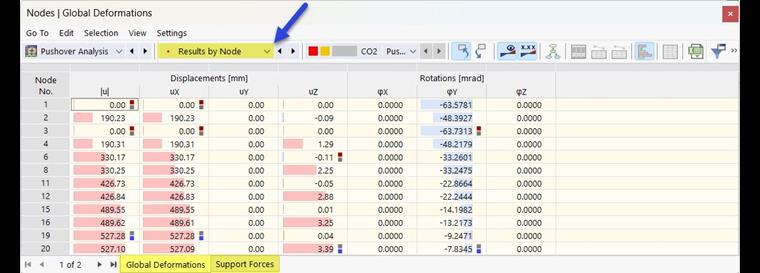

Globalne odkształcenia węzłów w tabeli dla analizy Pushover

Podane są całkowite przemieszczenie absolutne |u|, przemieszczenia u_X, u_Y i u_Z oraz obroty φ_X, φ_Y i φ_Z.

Siły w podporach

W zakładce 'Siły w podporach' wymienione są siły i momenty wprowadzone do każdej podpory węzłowej.

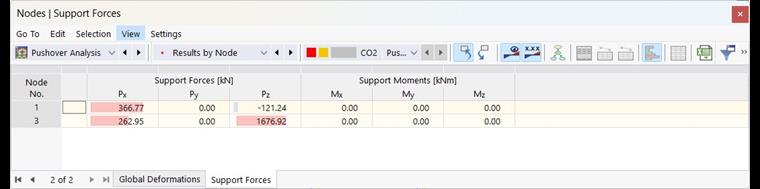

Siły podporowe w tabeli analizą pushover
