某些节点组件，例如 端板、翅板、角钢连接件、端板连接板、连接板 及 板对板连接 等，已经包含了紧固件（螺栓）的定义。然而，当您需要连接两块或更多普通板件时，也可以将 紧固件 作为单独的组件使用。该组件可将一块或多块板（或杆件板）连接到模型中已存在的其他板或杆件板上。
待连接

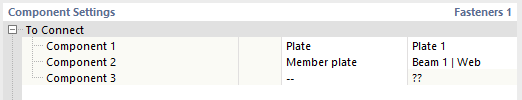

在“组件设置”的第一个类别中，定义需要连接的组件。这些组件可以是板或杆件板。您必须至少选择两个组件，最多可以连接十个组件。
组件 1 是主导板。这意味着螺栓头放置在该板上，并且默认情况下紧固件（螺栓）的原点设置在同一位置。组件 2 是一个参考组件；紧固件（螺栓）按照该组件设定的方向进行定向。所有后续组件如果与组件 1 平行，则会自动沿该方向排列；如果不平行，则会被设置为无效并移动到组件列表的末尾位置。
位置
第二个类别控制紧固件组的定位。
选择“原点”组件，位移和旋转将基于该组件。默认值为选作 组件 1 的板或杆件板，但您可以选择在待连接类别中定义的任何组件作为参考。基于参考组件的坐标系，您可以在原点组件定义的平面内移动或旋转紧固件的原点，以满足您的需求。
螺栓
此类别管理 螺栓 的属性。

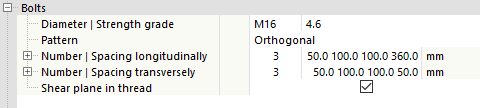

第一行包含所需的螺栓直径，其后是螺栓等级。在第二行中，您可以选择螺栓群的布置形式。可选项包括 直角、极坐标 和 坐标。

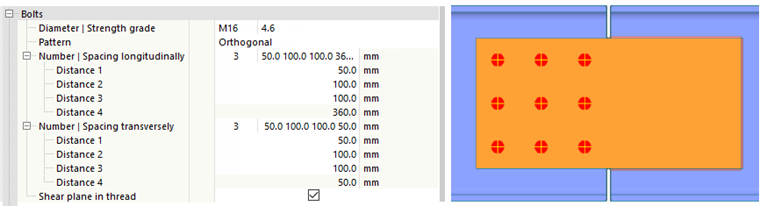

对于 直角 选项，您可以定义螺栓的水平行数、水平间距、垂直排数及垂直间距。当您展开 纵向数量 ǀ 间距 或 横向数量 ǀ 间距 项时，可以在单独的行中定义每个间距。子组的间距值也可以使用乘法输入（例如 3*50）。缺失的条目将自动填充以与板的几何形状保持一致。

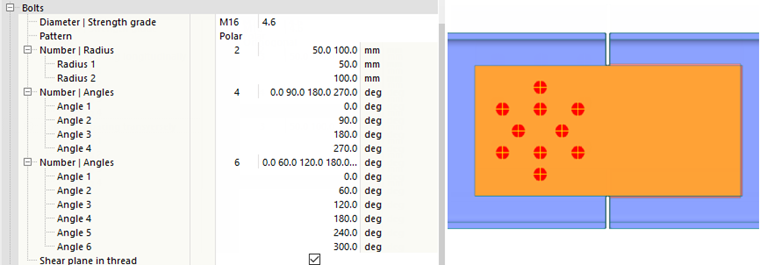

对于 极坐标 选项，您可以定义可以放置螺栓的圆圈数量及其半径。然后，定义每个圆圈上的螺栓数量以及每个螺栓的起始角度。当您打开任何 数量 ǀ 角度 项时，可以在单独的行中定义每个角度。
对于 坐标 选项，您可以在 坐标 类别中为每个螺栓分别定义特定的坐标。更改为 坐标 布置形式后，螺栓将保持在切换前定义的位置。
坐标

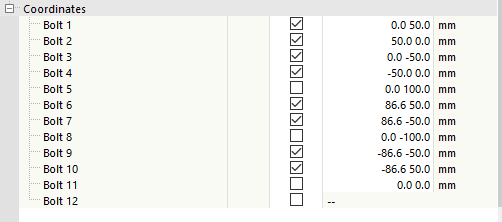

在最后的 坐标 类别中，您会找到一个已定义螺栓的列表，每个螺栓都有复选框和坐标。您可以通过复选框取消激活或激活特定的螺栓。当您在 螺栓 类别中设置了 坐标 布置形式时，也可以修改特定螺栓的坐标。对于所有其他布置形式，每个螺栓的坐标是只读的。
螺纹处剪切面
当激活“螺纹处剪切面”选项时，螺栓抗剪验算将根据所选设计标准考虑较低的强度（减少的面积）。
