翅板连接通常用于铰接节点。翅板组件通过螺栓群和连接板将一个构件连接到参考构件。

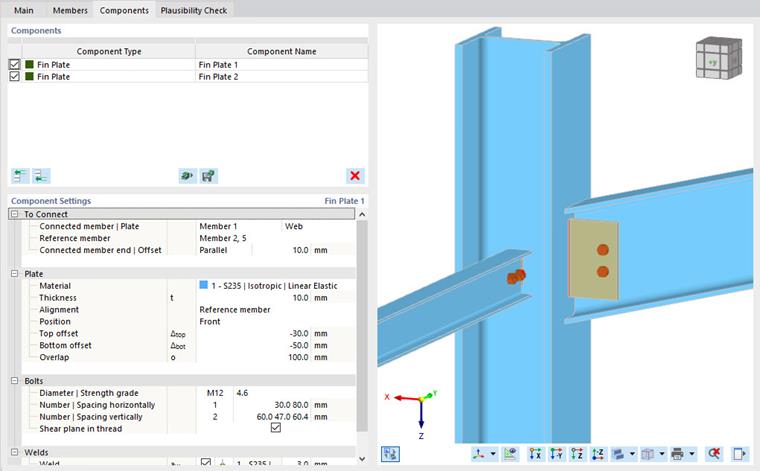

连接设置

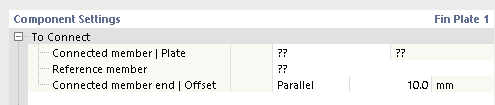

如前所述，翅板组件用于连接一个杆件。请在连接的杆件 | 板行中选择它。还需指定翅板组件将要栓接到的杆件板。
下一步，选择用作支撑构件的参考构件。

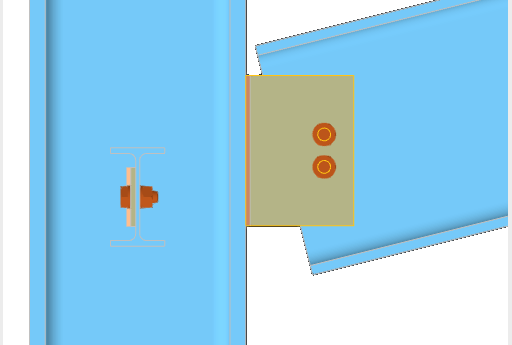

在连接的杆端 | 偏移行中，确定杆件截面的设置。切割平面可以平行于参考杆件，或者垂直于被连接杆件的轴。
偏移量指定了参考杆件表面与被连接杆件表面之间的距离。

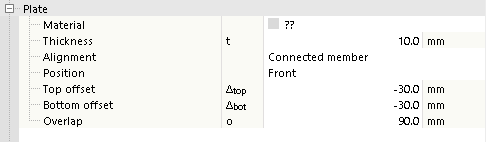

板
以下类别控制翅板的定义。从已定义的材料中选择板材，或创建一种新的材料。然后输入板的厚度。

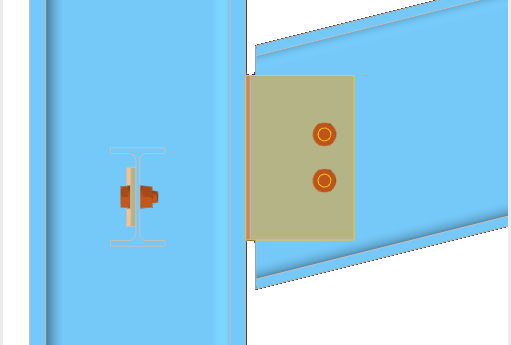

该板既可以与被连接杆件对齐，也可以与参考杆件对齐。两种情况下，板都会采用所选构件的坡度。

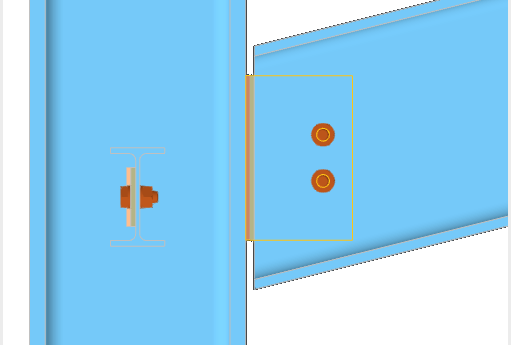

翅板的放置有两个选项：前面和后面。
该设置涉及翅板与被连接杆件板的相对位置。
翅板的尺寸根据上、下偏移量以及翅板与被连接构件之间的重叠部分确定。
螺栓
在此类别中管理螺栓的属性。
在第一行中，通过从列表中选择相应条目来确定螺栓直径和强度等级。
在接下来的两行中，您可以定义螺栓在水平和垂直方向的间距。边距和轴距通过空格分隔输入到行中。一个子组的间距也可以通过乘法（例如 3*50）输入。缺失的输入项将根据翅板的几何形状自动补全。
激活预紧螺栓功能以考虑预紧力。预紧力系数和承压面下的摩擦系数在承载能力极限状态配置中定义。
如果启用了剪切面内有螺纹选项，则在进行抗剪验算时，会根据所选设计规范考虑较低的强度（缩减的面积）。
此外，如果您想定义不规则的螺栓排列，也可以在螺栓列表中停用单个螺栓。
焊缝
最后一个类别控制翅板和参考杆件之间的焊缝。请确保复选框已激活。
如果您选择复选框右侧的区域，将显示一个列表，您可以从中选择焊缝类型。可用的焊缝类型包括多种角焊缝和对接焊缝。如果您使用角焊缝，请确定其焊脚尺寸。
