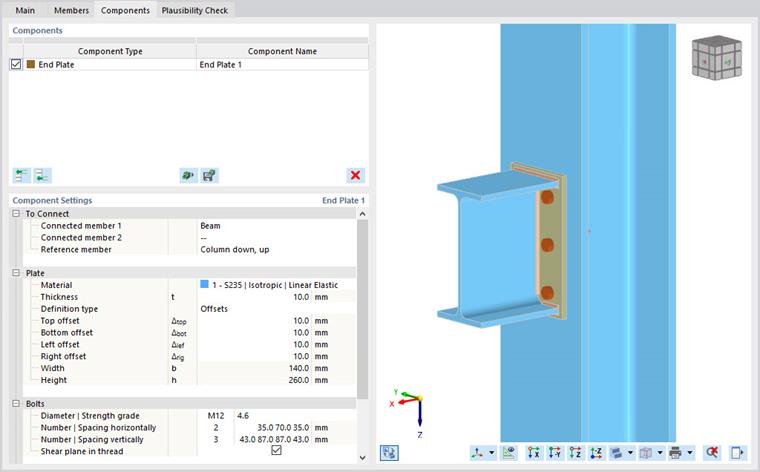

使用端板组件可以通过螺栓群、端板和焊缝将一根构件连接到另一根构件。该组件也可以使用相似设置连接两根构件
连接件设置

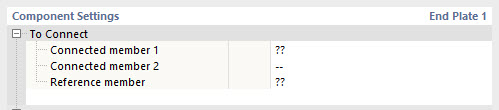

组件设置的第一类管理连接构件和参照构件的定义。
第一个连接构件是必须指定的。可以从与节点相连的所有构件中选择。第二个连接构件是可选的，例如，当节点处的另一根构件需要使用相同或相似的设置进行连接时。当具有相同截面的梁需要连接到一根支承构件以构成双剪连接时，此选项非常有用。
参照构件通常是支承构件。通常，它是被连接构件所依附的构件。
板件
接下来的类别控制端板本身的定义。从已定义的材料中选择板件材料，或创建一个新的材料条目。然后输入板的厚度。
您可以通过偏移或者通过尺寸和位置来定义矩形端板的尺寸。从列表中选择相应的选项。圆形板通过其直径来定义。
当您通过偏移定义端板时，其尺寸由被连接构件的截面尺寸推导得出，即端板超出截面外轮廓的距离。您可以在最后几行检查板件的总尺寸，但不能修改。

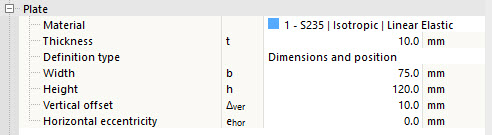

如果选择尺寸和位置选项，则可以直接输入板的尺寸。端板相对于被连接构件的位置是：其竖向位置从型材的顶部边缘开始测量（正值向上），而水平偏心距则从构件截面的重心开始测量。
在定义类型之间切换不会改变板件的位置或尺寸。数值会自动重算以反映当前的定义方式。

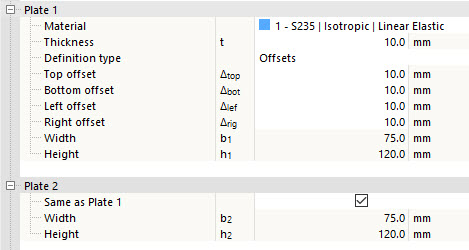

板件 2
如果指定了第二个被连接构件，您可以用类似的方式定义其对应的端板。
螺栓
该类别管理螺栓的属性。
在第一行，从列表中选择相应的条目来定义螺栓直径和强度等级。
在接下来的两行中，您可以定义螺栓在水平和垂直方向的间距。边距和轴线间距用空格分隔，输入到该行中。一个子组的间距也可以按乘法输入（例如 3*50）。程序会根据端板的几何形状，自动补全缺失的输入项。
激活预紧螺栓功能以考虑预拉力。预拉力系数和头部承压面下的摩擦系数在承载能力极限状态配置中定义。
如果激活了螺纹在剪切面内选项，程序将根据所选设计标准，在抗剪验算中考虑较低强度对应的面积（缩减面积）。
此外，如果您想布置不规则的螺栓样式，也可以在螺栓列表中停用单个螺栓。

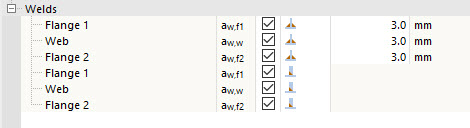

焊缝
最后一个类别控制端板各个部分的焊缝。如果您取消选中某个复选框，则该焊缝将不会应用。
点选复选框右侧的区域会显示一个列表，您可以从中选择焊缝类型。有多种角焊缝和对接焊缝类型可供使用。对于角焊缝，必须定义每条焊脚尺寸。
