使用"端板-板"组件，您可以通过端板、参照板、加劲肋、螺栓群和焊缝将一个杆件与另一个杆件连接。
连接
组件设置的第一项控制被连接杆件和参照杆件的定义。
端板
第二项控制端板的定义。从已定义的材料中选择板件材料或创建一种新材料。然后输入板的厚度。
您可以通过"偏移"或"尺寸和位置"来定义板的尺寸。在列表中选择相应的选项。

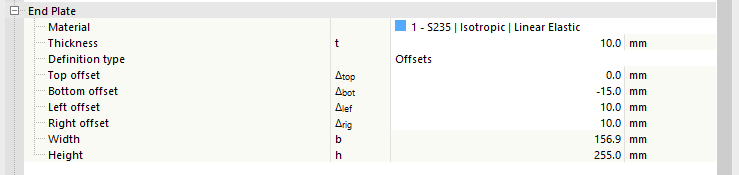

如果通过"偏移"定义端板，则板的尺寸——通过截面平面内的四个偏移——由被连接杆件的截面尺寸推导得出。即端板超出截面边界框的距离。您可以在最后一行检查板的总尺寸，但不能修改。

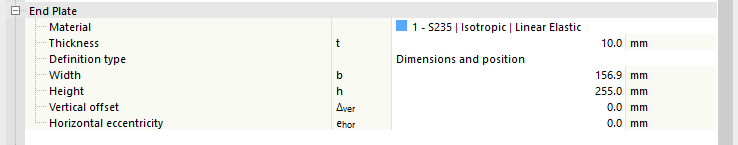

如果选择"尺寸和位置"选项，则可以直接输入板的尺寸。端板的位置参照被连接杆件：竖向位置从型材的顶部边缘开始测量（向上为正），水平偏心距则从杆件截面的重心开始测量。
在定义类型之间切换不会改变板的位置或尺寸。这些值会被重新计算以反映当前的定义。
参照板
下一项控制参照板的定义——即焊接在参照杆件上的板。从已定义的材料中选择板件材料或创建一种新材料。然后输入板的厚度。
同样，您可以通过"偏移"或"尺寸和位置"来定义板的尺寸。

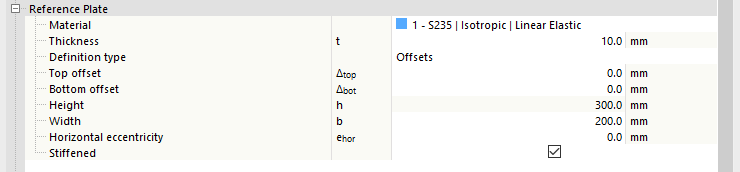

如果通过"偏移"定义板，则宽度——通过左侧和右侧偏移——由参照杆件的截面尺寸推导得出。即端板超出截面边界框的距离。您可以在最后一行检查板的宽度，但不能修改。高度直接作为尺寸输入。

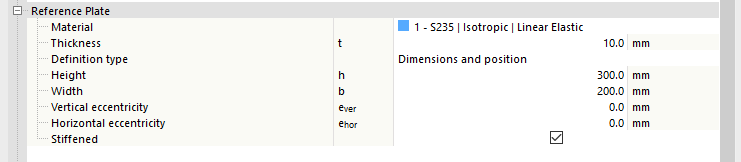

如果选择"尺寸和位置"选项，则可以直接输入板的尺寸。偏心距定义了参照板在边界框平面内的位置。竖向偏心距将板沿其局部y轴移动，而水平偏心距可用于将参照板沿其局部x轴移动。
在定义类型之间切换不会改变板的位置或尺寸。这些值会被重新计算以反映当前的定义。
复选框"加劲"决定了参照板是否加劲。如果选择此选项，则将添加加劲肋类别，您可以在其中定义参数。
加劲肋

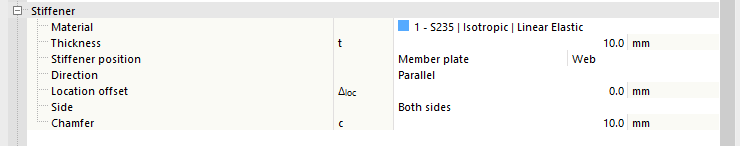

仅当您为参照板选择了"加劲"选项时，才会显示此类别。您可以在此定义加劲板的数量、厚度及其位置和形状。
使用"位置"选项可沿着参照杆件移动加劲肋："上部"、"下部"、"中部"或"两者"。选项"杆件板"可以将加劲肋与被连接杆件的板对齐。
使用"方向"选项可以选择加劲肋是平行于被连接杆件插入还是垂直于参照杆件插入。如果您想使加劲肋平行于参照杆件的中线移动，可以设置相应的"偏移"。
使用"侧边"选项可以指定是加强参照杆件的两侧还是仅加强一侧。使用"倒角"下的选项可以调整加劲肋的拐角。
螺栓
此类别管理螺栓的属性。
在第一行中，通过从列表中选择相应的条目来设置螺栓直径和强度等级。
在接下来的两行中，您可以定义螺栓在水平和竖向方向上的间距。将边距和轴距用空格分隔输入到行中。子组的间距也可以用乘法表示（例如3*50）。缺少的输入项将自动补全，以与板的几何尺寸保持一致。
激活"预紧螺栓"功能以考虑预应力。预紧力系数和螺栓头承压面下的摩擦系数在承载能力极限状态配置中定义。
如果激活了"剪切面内有螺纹"选项，则在进行抗剪验算时，将根据所选的设计规范考虑较低的强度（减小的面积）。
焊缝

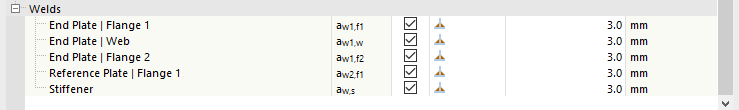

最后一项控制端板各个部件的焊缝。如果取消复选框，则不会应用该焊缝。
如果选择复选框右侧的区域，您会找到一个列表，可以从中选择焊缝的类型。有各种类型的角焊缝和对接焊缝。
