图形输出

钢连接插件完全集成到 RFEM 中。因此，您可以利用主程序中所有熟悉的选项来记录利用率和屈曲验证的图形结果。有关打印图形的常规准备过程，请参阅 RFEM 手册的 图形 章节。

工作窗口的图形

在 钢连接设计的图形 章节中介绍了所有可用于组件的图形结果类型。您可以通过打印功能直接打印当前视图或将其传递到打印日志中。

选择图形打印选项

在“图形打印”对话框中常规设置图像的打印设置。

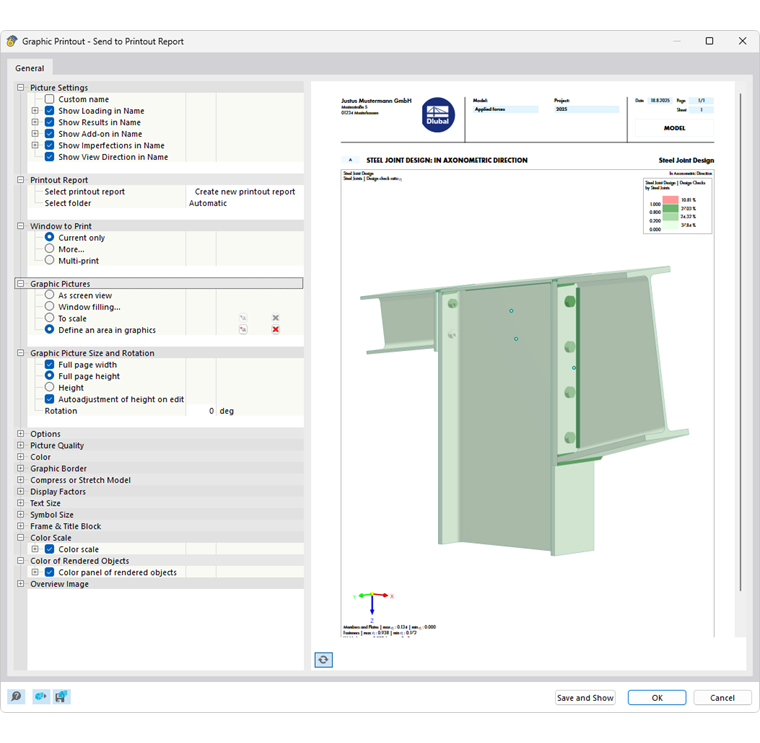

准备图形打印

如果在类别“哪些窗口”中启用选项 多重打印，您可以在“插件”选项卡中设置多个窗口或批量打印图形的打印预设（参见 RFEM 手册的 使用多重打印 章节）。这些图形随后将在连接设计结果中被归类到打印日志中。

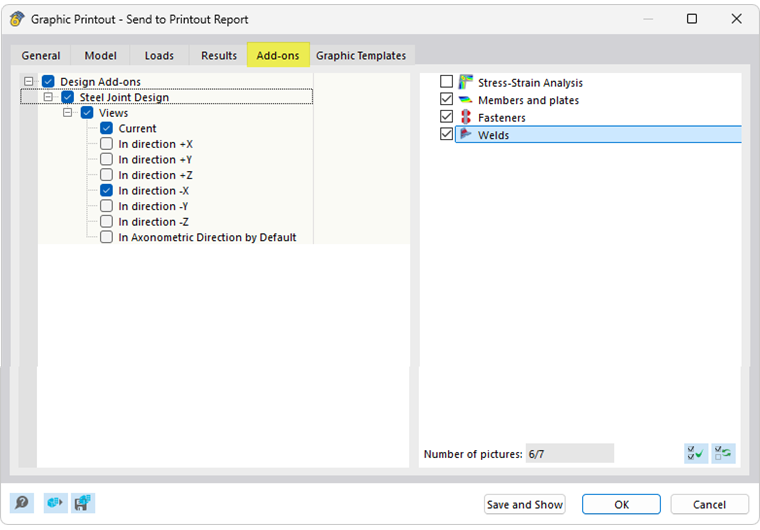

为多重打印设置视图和结果类型

钢连接

在 钢连接的对话框 中，还可以以图形方式记录钢连接。

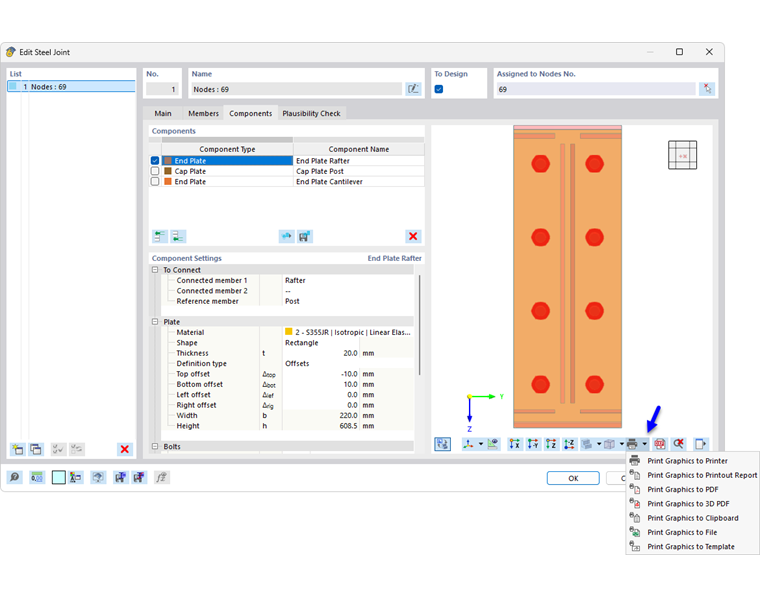

打印钢结构节点图

特别是“组件”选项卡，具有连接对象的 3D 图示，适合打印连接几何形状，例如制造所需。

验证详情

在包含 验证详情 的对话框中，还有可将验证方程式以图形形式打印的功能。

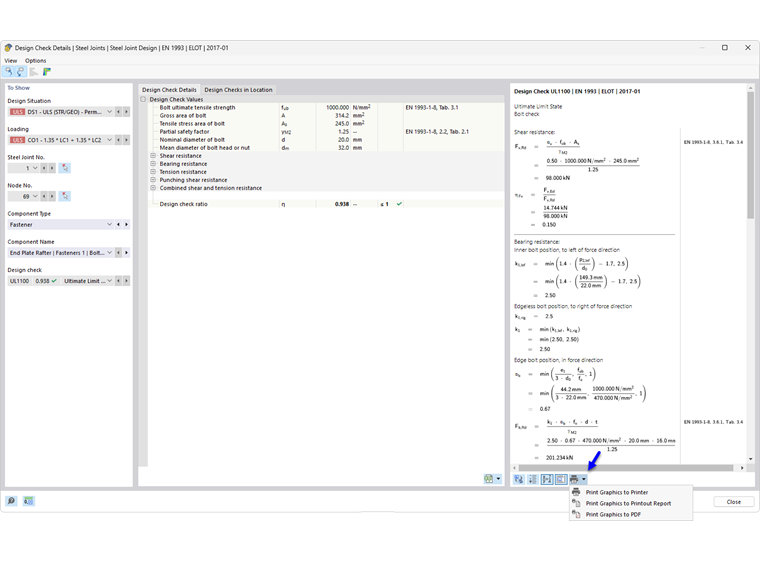

打印验算细节

钢连接的结果

钢连接的结果 窗口还提供打印连接图形的功能。

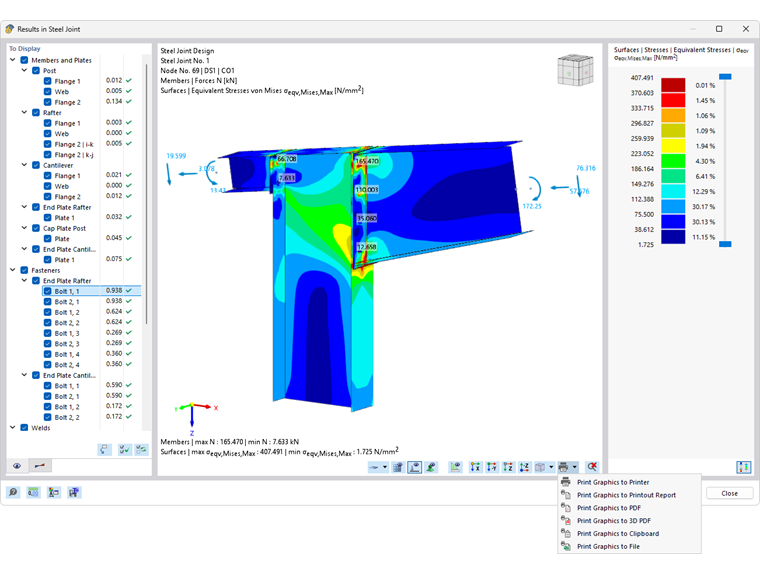

打印钢节点中的结果

钢连接的模板

在钢连接对话框的选项卡中，您可以将当前设置保存为模板，并在其他模型的图形打印中使用。在工具栏的列表按钮 中使用选项 打印为模板（参见 打印钢连接的图形）。

此模板允许在工作窗口中，使用 多重打印 功能，以相同的连接建模和视图打印所有或选定杆的连接。首先在“保存模板”对话框中输入模板名称。

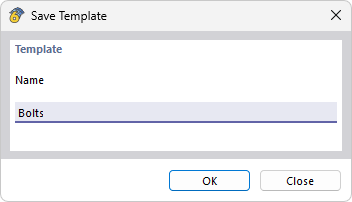

以名称保存模板

在“图形打印”对话框——用于打印图形的通用对话框中，在“常规”选项卡中启用 多重打印 选项。随后可以在“图形模板”选项卡中选择合适的模板并指定杆件。

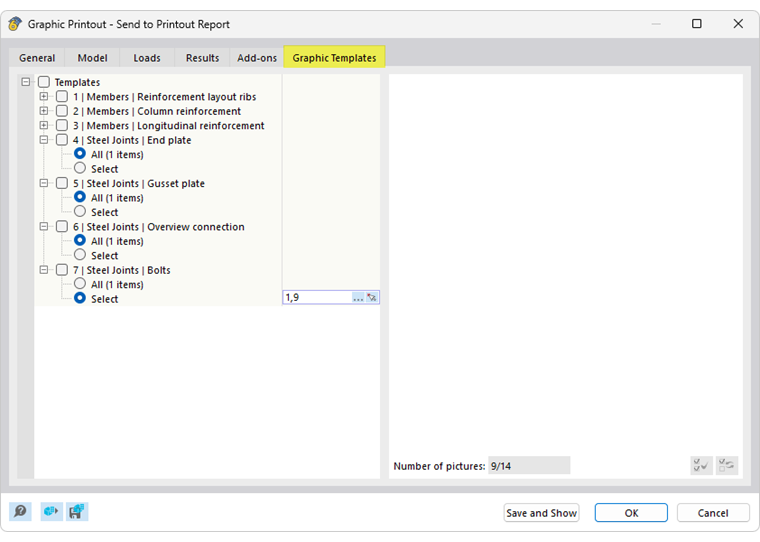

使用连接设计模板

管理模板

您可以重命名或删除模板。在 RFEM 菜单中使用选项 选项 → 图形模板。在“图形模板”对话框中列出了所有自定义模板。

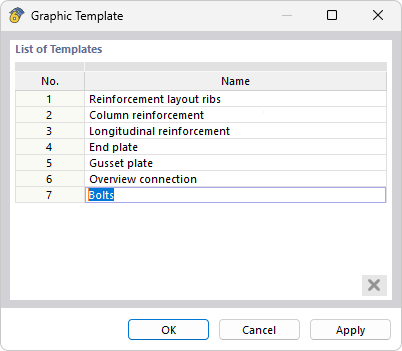

自定义图形模板列表

点击“名称”列中的条目以分配其他名称。如果要删除模板，请点击第一列中的编号。点击按钮 将从列表中删除模板。
