杆件板可以通过使用Haunch组件进行延伸。 腰部由单根延伸板或延伸板辅以翼缘组成。
延伸
拱腹是指杆件板的延伸。 在“延伸”类别中的第一行选择该板（从杆件名称开始），然后选择杆件板。 然后选择参照类型（杆件、板或辅助平面）。 选择这种类型的引用会影响下一行，在该行中只包含所选类型的对象。 最终的参考对象控制着腋窝的几何形状。
墙板
下一个类别定义了添加的部分 - 臀部本身。
定义板的材料和厚度后，选择腋的位置。 可能的选项是底部、顶部和两者。 当您选择两者时，您将在两侧设置相同的腋，而无需使用相同的设置定义两个组件。
下一个项目是板路线，您可以在其中定义腋窝的形状。 可能性是平行和倾斜。 平行是指腰部沿长度方向的高度相等。 使用倾斜，您必须分别定义始端和末端的高度。
当您设置了斜板路线后，您可以在接下来的两行中指定腋宽度和高度。 然后输入延伸杆件的压入，即距连接节点较远的杆件末端的高度（如果设置了平行板对齐，则输入整个长度的高度）。 最后一个尺寸是参考压痕。 在该距离内，腋下边缘垂直于参考杆件边缘。
在“板”类别的最后一行中您可以选择边缘，即哪些边缘应该设置翼缘。 有四种可能： 不带翼缘、倾斜（或平行- 取决于所选的板对齐方式）、压入 或全部。
倾斜（或平行）是指只有与延伸的杆件或参照不相邻的边缘设置有翼缘。 使用压痕选项只会在与延伸梁和参照相邻的边缘处创建一个翼缘。 全部是指平行和压痕的组合，这意味着该选项将翼缘放置在腋下的所有边缘上。
弦杆
如果您有一个法兰边，您可以在下面的类别“法兰”中定义它。 所有的翼缘都是由相同的截面和材料制成。 在板类别中选择翼缘的位置。
焊缝验算

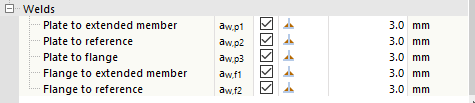

对于新建的板与另一块板接触的所有情况，都可以在焊缝类别中定义焊缝。 该定义包含一个复选框，显示是否应使用焊缝，一个焊缝类型组合框，以及对于角焊选项，焊缝厚度。
