梁端拼接

杆件是用于连接两个杆件的特殊结构构件。例如，通过另一个截面将梁和柱连接起来。 该虚拟杆件只在节点设计时考虑，在模型中不考虑。 焊缝与其他杆件的连接采用紧固件和焊缝。

短节段的组件设置

连接对象

第一个类别的组件设置管理着杆件的详细信息。

分配杆件

指定与节点连接的杆件中的哪些与'连接杆件'相关。 通常是梁。 “参照杆件”是可选的。 这适用于倾斜角度连接的梁： 这个倾角会自动定义在空心管接头上。

梁端拼接-构件

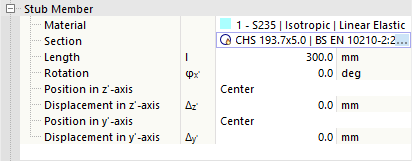

定义截面的属性和位置

用户可以在选项卡中定义空心杆件的属性。 从定义的材料中选择相关的材料，或者使用按钮定义一种新的材料。 是编辑按钮。 然后定义截面。 您也可以使用这里的按钮 选择 RFEM 的截面库中的截面。

在'长度'输入栏中输入截面的长度， 如果您想要杆件旋转或交错布置，请定义'旋转'或使用选择列表和位移向量'位置'。 在图形区域中，您可以使用 到符号视图，

板 1/板 2

这两根杆件之间的连接可以通过被连接的杆件和短管之间的过渡区域来实现。 'Plate 1' 安装在连接杆件上， 'Plate 2' 安装在短管线上。

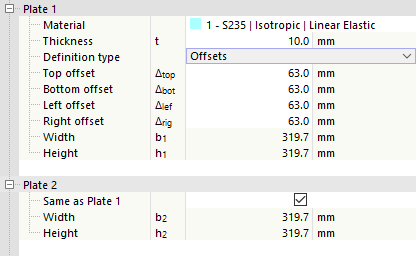

定义端板的属性

从定义的材料中选择相关的材料，或者使用按钮定义一种新的材料。 是编辑按钮。 然后指定钢板的厚度。

您可以通过'偏移'或'尺寸和位置'定义板的几何尺寸。 在列表中选择相应选项。

偏移

板件尺寸由所连接的杆件的截面尺寸计算得出。 通过定义四个方向上的'偏移'，可以分别定义板超出截面边界盒的距离。 结果的宽度和高度显示在最后几行；这些值不能被修改。

尺寸和位置

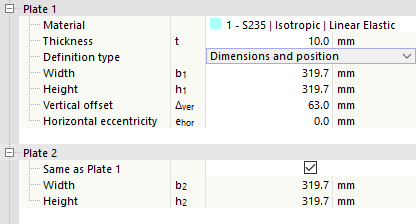

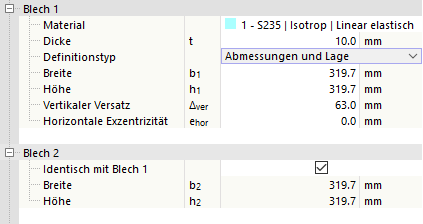

通过尺寸和位置定义板

您可以直接指定板尺寸。 位置相对于所连接杆件或短管截面的截面，竖向偏移是从上边缘（截面 z 轴负向一侧）开始计算，水平偏移是从杆件重心开始计算。截面。

螺钉

如果您没有在 紧固件中单独定义螺栓，那么可以在该类别中定义属性。

定义螺钉

从列表中选择螺栓的'直径'和螺栓'等级'。

然后输入螺栓的'数目'以及螺栓的'水平和垂直间距'。 这里的按钮也被禁用 来切换到参数的符号显示。

焊缝验算

最后一个类别控制着板与杆件或短管末端相连接的焊缝。 用户勾选“取消激活”后，程序会自动在相应对象上布置焊缝。

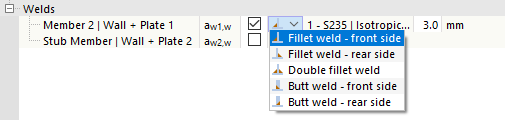

定义焊缝

通过点击复选框右侧列，可以打开焊缝类型列表。 在该模块中有各种角焊缝类型可供选择。 对于角焊缝，用户必须指定焊缝的厚度。
